890303427009CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 1.5μF ±10% 涤纶 630V 通孔安装 31mm*15mm*25.5mm
供应商型号: 732-11863-ND
供应商: Digi-Key
标准整包数: 1

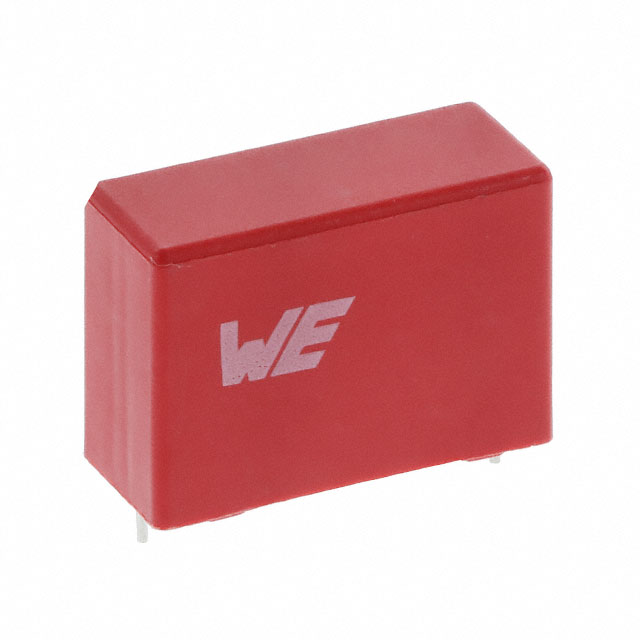

WURTH 薄膜电容 890303427009CS

890303427009CS概述


    产品简介


    WCAP-FTBE型薄膜电容器简介
    WCAP-FTBE型薄膜电容器是一种专门设计用于一般电子设备中的电容器。它们属于通用型,适用于多种应用领域,包括消费电子、工业自动化和通信设备等。这些电容器采用了MKT(金属化聚酯)材料,通过绕线工艺制造,封装方式为盒子式。这款电容器的特点是高可靠性和稳定性,适用于需要在高温、高湿度环境下工作的设备。

    技术参数


    - 尺寸(单位:毫米)
    - 长度 L:31 ± 1.5
    - 宽度 W:15 ± 1
    - 高度 H:24.5 ± 1
    - 引脚直径 Ø F:0.8 ± 0.05
    - 引脚长度 G:4 ± 0.5
    - 推荐孔径 Ø f:1.1 ± 0.05
    - 电气特性
    - 电容值:1.5 µF ± 10%
    - 额定电压 UR:630 V DC
    - 绝缘电阻:3000 MΩ min.
    - 损耗因子:1 kHz 时为 1% 最大,10 kHz 时为 1.6% 最大,100 kHz 时为 5.2% 最大
    - 电压上升率 dV/dt:17 V/µs 最大
    - 绝缘强度:引脚到引脚 1 分钟 945 V DC,引脚到外壳 5 秒 1260 V DC
    - 工作条件
    - 储存条件:温度范围为 5-35°C,相对湿度小于 75%
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 高可靠性与稳定性:采用MKT金属化聚酯材料,保证了长时间稳定工作。
    2. 宽广的工作温度范围:能够在极端温度下正常工作,适用范围广泛。
    3. 高绝缘电阻:确保了在高电压下的安全性和可靠性。
    4. 低损耗因子:减少能源损耗,提高系统效率。

    应用案例和使用建议


    应用案例
    这款电容器适用于多种应用场合,如汽车电子、工业自动化控制系统、通信设备等。它特别适合用于那些需要高可靠性、高稳定性的电路中。
    使用建议
    1. 安装注意事项:避免对引脚施加机械应力,以防损坏。
    2. 温度管理:确保工作温度在规定的范围内,避免过热。
    3. 焊接过程控制:严格按照规定的焊接温度曲线进行焊接,避免过高或过低的温度导致失效。

    兼容性和支持


    - 兼容性:该电容器可与其他标准电子元件配合使用,适用于各种标准PCB布局。
    - 支持:Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和售后服务,包括详细的安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:如何确定焊接温度?
    - 解决方案:参考产品手册中的焊接温度曲线,严格按照制造商的要求执行。

    2. 问题:如何存储电容器?
    - 解决方案:存储时需保持在稳定的温度和湿度环境中,防止受潮。

    总结和推荐


    综上所述,WCAP-FTBE型薄膜电容器是一款性能优异、可靠性高的电子元器件,适用于广泛的工业和消费类电子产品。尽管其价格可能略高于市场上的一些同类产品,但考虑到其卓越的性能和长寿命,这绝对是物超所值的选择。如果您正在寻找一款能够满足高标准要求的电容器,我们强烈推荐您选择此款产品。

890303427009CS参数

参数
电容值 1.5μF
容差 ±10%
介电材料 涤纶
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 31mm*15mm*25.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
