60636031210420

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik MCX连接器公头 同轴连接器, WR-MCX系列, 电缆安装, 50Ω阻抗, 压接端接, 用于RG178, RG196线
供应商型号: 732-14151-ND
供应商: Digi-Key
标准整包数: 1
WURTH 同轴连接器(RF) 60636031210420

60636031210420概述

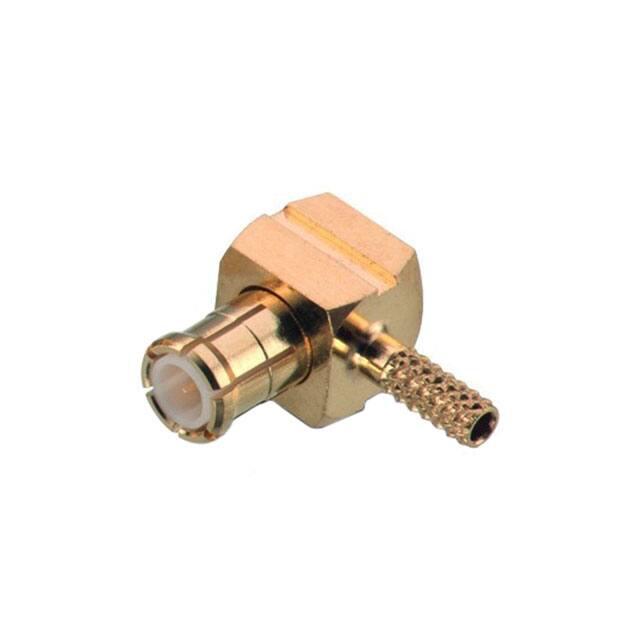

    WR-MCX MCX Right Angle Plug:高可靠性的RF连接器

    产品简介


    WR-MCX MCX Right Angle Plug 是一种专为柔性电缆设计的射频(RF)连接器,适用于 RG178 和 RG196 电缆。该连接器通过压接方式安装,确保稳固且可靠的连接。该产品主要用于一般电子设备中,如通信设备、测试仪器等,但在军事、航空等高安全标准的应用中需要特别批准。

    技术参数


    - 外形尺寸:4.16 mm(最小),其他具体尺寸见附图。
    - 工作温度范围:-55°C 到 +155°C。
    - 阻抗:50Ω(直流至3GHz)。
    - 频率范围:直流至3GHz。
    - 电压驻波比(VSWR):最大1.3(直流至3GHz)。
    - 插入损耗(IL):最大0.25 dB(直流至3GHz)。
    - 绝缘电阻:500 V (DC) 下的最小值为1000 MΩ。
    - 接触电阻:初始最大值为2.5 mΩ,测试后最大值为7.5 mΩ(直流)。
    - 耐压:750 V (RMS) 在60秒内(交流500 V)。
    - 可操作循环次数:最多500次。
    - 插拔力:插拔力最大分别为63 N 和8-20 N。

    产品特点和优势


    WR-MCX MCX Right Angle Plug 采用了优质的材料和精细的工艺,以确保其在高温和宽频段范围内的可靠性。产品采用金镍合金镀层,提高了抗腐蚀能力和导电性能。其独特的右角度设计便于在有限空间内进行安装。此外,压接型的设计使得安装过程更加简单快捷。

    应用案例和使用建议


    这种连接器广泛应用于无线通信系统、雷达系统和测试仪器等领域。建议在安装过程中严格按照制造商提供的指导书进行操作,避免过度用力导致部件损坏。在使用过程中需要注意避免高温、高湿度和机械冲击的影响。

    兼容性和支持


    WR-MCX MCX Right Angle Plug 与同系列的产品和工具具有良好的兼容性。制造商提供了详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助。用户可以访问官方网站下载相关的安装指南和技术文档。

    常见问题与解决方案


    1. 接触电阻异常增加:检查连接器是否正确安装,确保没有杂质或污物。
    2. 耐压测试失败:检查绝缘材料是否有损伤,必要时更换新的连接器。
    3. 接触不良:确保连接器与电缆之间的压接紧固,必要时重新压接。

    总结和推荐


    综上所述,WR-MCX MCX Right Angle Plug 是一款高性能的射频连接器,适用于多种电子设备。其耐用性、可靠性和易于安装的特点使其在市场上具有较强的竞争力。虽然该产品适用于一般电子设备,但在要求高安全标准的应用中,必须获得制造商的明确批准。对于追求高品质和稳定性应用的用户,强烈推荐选择这款连接器。

60636031210420参数

参数
类型 Male Pin,Plug,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 3GHz
紧固类型 -
端口数 1
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

60636031210420厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60636031210420数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60636031210420 60636031210420数据手册

60636031210420封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9352 ¥ 66.4077
25+ $ 7.1427 ¥ 59.7756
50+ $ 6.6662 ¥ 55.7877
100+ $ 6.1907 ¥ 51.8085
250+ $ 5.7133 ¥ 47.8135
500+ $ 4.7614 ¥ 39.8472
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.4
