7499010441

厂牌: WURTH
产品描述: Wurth Elektronik 网络变压器, 通孔安装, 1输出, -1dB插入损耗
供应商型号: 8149888
供应商: 海外现货
标准整包数: 1

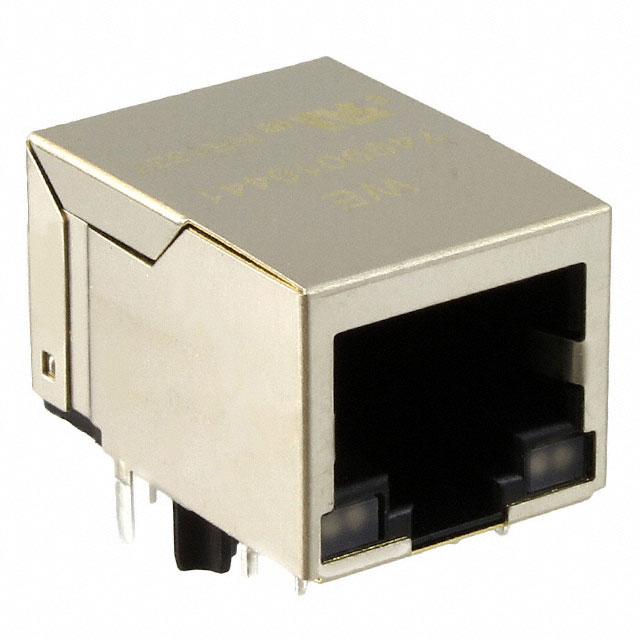

WURTH 模块化连接器 - 磁性插孔 7499010441

7499010441概述


    产品简介


    WE-RJ45LAN 是一款专为通用电子设备设计的网络接口模块。该产品主要用于以太网通信,适用于家庭、办公和工业自动化等领域。它采用了标准的RJ45接口,具有高可靠性和耐用性,能够满足大多数现代电子设备的需求。

    技术参数


    以下是 WE-RJ45LAN 的详细技术规格:
    - 外形尺寸(mm)
    - 10.89 x 16.0 x 13.5
    - 螺纹孔距:21.25 mm(±0.25mm 容差)
    - 端子孔径:11.43 mm x 15.49 mm x 16.0 mm x 8.89 mm x 2.54 mm x 3.05 mm x 10.89 mm x 6.35 mm x 8.89 mm x 2x Ø3.25 mm x 21.25 mm x 2x Ø1.6 mm x 8x Ø0.9 mm x 1.27 mm
    - 电气特性
    - 电感:350 µH(最小值)
    - 绝缘测试电压:1500 V (RMS)(最小值)
    - 插入损耗:≤ -1 dB(1-100 MHz)
    - 回波损耗:≥ -18 dB(1-30 MHz),≥ -13.5 dB(30-60 MHz),≥ -12 dB(60-80 MHz),≥ -10 dB(80-100 MHz)
    - 串扰:≥ -30 dB(1-60 MHz),≥ -30 dB(60-100 MHz)
    - 共模抑制比:≥ -30 dB(1-30 MHz),≥ -20 dB(30-60 MHz),≥ -20 dB(60-100 MHz)
    - 工作温度范围:-40°C 至 +85°C
    - 防护等级:符合 RoHS 和 REACH 标准

    产品特点和优势


    1. 高可靠性:经过严格的测试和认证,确保在各种环境下稳定运行。
    2. 耐高温:能在-40°C 至 +85°C 的宽温度范围内正常工作。
    3. 高绝缘性能:采用高质量材料,确保良好的电气隔离。
    4. 低插入损耗:优秀的信号传输性能,适合高速数据传输应用。
    5. 宽适用范围:适用于各种电子设备,包括家庭、办公和工业自动化设备。

    应用案例和使用建议


    WE-RJ45LAN 广泛应用于各类电子设备,如路由器、交换机、网络适配器等。例如,在家庭网络环境中,它可以连接路由器和计算机,实现稳定的高速互联网接入。在工业自动化系统中,它可以作为传感器和控制设备之间的数据传输接口。
    使用建议:
    1. 安装位置:确保安装位置远离热源和强电磁干扰区域,以减少信号干扰。
    2. 清洁与保养:定期检查并清洁接口,避免灰尘和杂质影响信号传输质量。
    3. 防水措施:在潮湿环境下使用时,采取适当的防水措施,防止湿气进入接口。

    兼容性和支持


    WE-RJ45LAN 具有良好的兼容性,可以与其他标准RJ45接口设备无缝连接。Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括产品文档、技术咨询和维修服务。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方案:检查接线是否正确,确保接地良好。如果仍然存在问题,尝试更换其他类型的网线。

    2. 问题:接口损坏
    - 解决方案:确认焊接工艺符合规范,避免强外力对组件造成损伤。如果仍无法解决问题,建议联系技术支持团队。
    3. 问题:安装后无法正常工作
    - 解决方案:检查电源和地线连接是否正确。如果一切正常,尝试重新焊接或更换新的接口模块。

    总结和推荐


    综上所述,WE-RJ45LAN 是一款高性能的网络接口模块,具有广泛的适用性和可靠的性能。它适用于多种电子设备,特别是在需要高速数据传输和良好信号传输质量的应用中表现出色。因此,强烈推荐给需要稳定、高效网络连接的用户。如果您有任何疑问或需要进一步的帮助,建议直接联系制造商获取技术支持。

7499010441参数

参数
长*宽*高 13.5mm*16.04mm*21.3mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

7499010441厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7499010441数据手册

厂牌 PDF简要描述 下载
WURTH 模块化连接器 - 磁性插孔 WURTH 7499010441 7499010441数据手册

7499010441封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.1682
8+ ¥ 66.2704
16+ ¥ 64.8385
库存: 21
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 69.16
