890324023006CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 10nF ±10% 聚丙烯 275V 1350 通孔安装 13mm*5mm*11.5mm
供应商型号: 2449992
供应商: 海外现货
标准整包数: 5

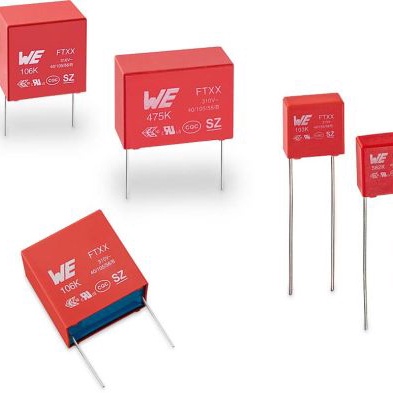

WURTH 薄膜电容 890324023006CS

890324023006CS概述


    产品简介


    本产品是一款用于通用电子设备的电容,型号为 WCAP-FTX2 Film Capacitors MX2P010103K275ACPP56004。它主要应用于主电源线路,具备优良的绝缘电阻、低损耗因子和高耐压能力,适用于要求严格的电磁兼容(EMC)设计。由于其出色的电气特性和可靠性,此电容广泛用于通信设备、消费电子产品、工业控制装置等众多领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 尺寸(长×宽×高) | 13.0 ± 0.5 × 5.0 ± 0.5 × 10.0 ± 0.5 | mm |
    | 额定电压(AC) | 275 V | 最大值 |
    | 额定电压(DC) | 630 V | -40°C 到 +85°C时的最大值 |
    | 绝缘电阻 | 30 GΩ | 最小值 |
    | 损耗因子(1 kHz) | 0.1% | 最大值 |
    | 损耗因子(10 kHz) | 0.1% | 最大值 |
    | 损耗因子(100 kHz) | 3% | 最大值 |
    | 端到端击穿电压 | 1333 V | 最大值 |
    | 端到壳击穿电压 | 2000 V | 最大值 |
    | 工作温度范围 | -40°C 至 +105°C

    产品特点和优势


    该电容器采用金属化聚丙烯薄膜作为介质材料,具有以下显著特点:
    - 高可靠性:能够承受极端的工作条件,且具有良好的长期稳定性。
    - 低损耗:在多种频率下具有低损耗特性,减少能量损失,提升系统效率。
    - 高温稳定性:即使在高达+105°C的温度下也能保持稳定的电气特性。
    - 抗振动和湿热性能:符合多项国际标准的测试,确保其在恶劣环境下的可靠性能。
    - 符合RoHS和REACH规定:满足环保要求,无铅焊接,适合现代绿色制造需求。

    应用案例和使用建议


    应用场景
    - 电源滤波:该电容器可有效抑制电源线路中的噪声干扰,保证电子设备的稳定运行。
    - 设备间耦合:适用于电路间的信号耦合,以增强信号传输质量。
    - 安全认证:专为符合X2等级设计的安全电容器,确保在主电源线路上的安全性。
    使用建议
    - 温度控制:由于电容器在高温环境下损耗会增加,因此在设计时需考虑散热措施。
    - 机械保护:避免对电容器施加过度的机械应力,以免损坏。
    - 安装指导:推荐按照推荐孔距进行安装,以确保电气连接的安全可靠。

    兼容性和支持


    此电容器与标准的SMT装配工艺兼容,适合于大批量生产和自动化生产线。制造商提供详尽的文档支持,包括三维模型、电路仿真软件及免费样品申请服务,便于客户在产品开发阶段进行评估。

    常见问题与解决方案


    1. 问题:电容器出现早期失效
    - 解决方案:确认工作环境符合额定参数要求,确保电容器不暴露在有害气体或湿度环境中。
    2. 问题:信号干扰问题未改善
    - 解决方案:检查电容器是否正确安装,并确保其工作在适当的频率范围内,必要时更换更高规格的电容器。
    3. 问题:电容器外观受损
    - 解决方案:避免机械冲击,使用防静电包装进行运输和储存。

    总结和推荐


    综上所述,WCAP-FTX2 Film Capacitors MX2P010103K275ACPP56004是一款高性能、高可靠的电容器,适用于各种苛刻的应用环境。鉴于其卓越的电气特性和稳定性,我们强烈推荐将其用于需要严格电磁兼容性的场合。不过,需要注意的是,该产品不适合用于军事、航空航天、医疗等高安全要求领域,除非事先获得制造商的书面批准。

890324023006CS参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 -
额定电压-AC 275V
长*宽*高 13mm*5mm*11.5mm
通用封装 1350
安装方式 通孔安装
零件状态 在售
包装方式 散装

890324023006CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324023006CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324023006CS 890324023006CS数据手册
