74438367082

产品分类: 贴片电感
厂牌: WURTH
产品描述: 13MHz 4.4A 8.2μH ±20% SMD,5.4X5.4MM 5.4mm(长度)*5.4mm(高度)
供应商型号: 3381052
供应商: 海外现货
标准整包数: 1

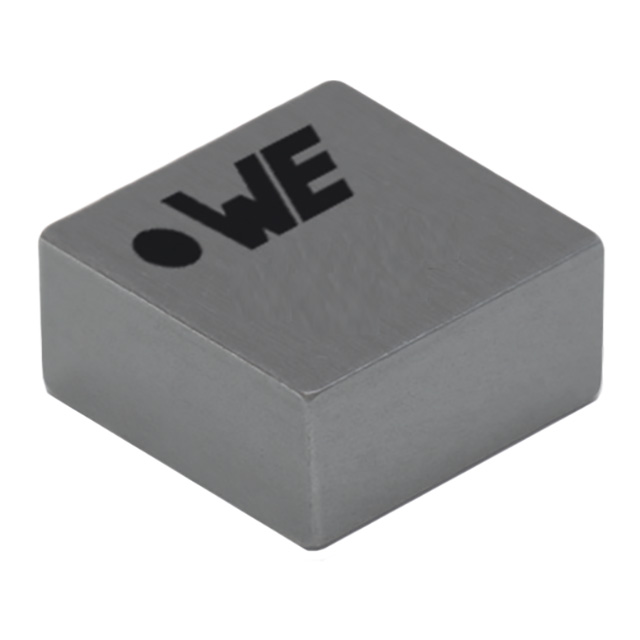

WURTH 贴片电感 74438367082

74438367082概述

    WE-MAPI SMT Power Inductor 技术手册

    1. 产品简介


    WE-MAPI SMT Power Inductor(订货代码:74438367082)是一款设计用于一般电子设备的表面贴装功率电感器。该产品的主要功能是提供高电流承载能力和低直流电阻,适用于需要高效能磁性元件的应用场景。典型应用包括电源管理、滤波器、EMI抑制等。

    2. 技术参数


    - 尺寸:5.4 mm ± 0.2 mm × 5.4 mm ± 0.2 mm × 3.1 mm 最大值 × 1.6 mm ± 0.2 mm
    - 电感量:8.2 μH ± 20% (在 100 kHz 和 10 mA 条件下)
    - 额定电流:最大 4.4 A (在 ΔT = 40 K 条件下)
    - 饱和电流:典型 5 A (当 ΔL/L < 20%)
    - 直流电阻:典型 50 mΩ,最大 57.5 mΩ(在 20 °C 下)
    - 自谐振频率:典型 13 MHz
    - 认证:符合 RoHS 指令(2011/65/EU & 2015/863)、REACh 指令((EC)1907/2006)、无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)

    3. 产品特点和优势


    - 高电流承载能力:能够处理高达 4.4 A 的电流,确保稳定运行。
    - 低直流电阻:具有极低的直流电阻,减少能量损失,提高效率。
    - 高可靠性:经过严格的国际标准认证,如 RoHS、REACh 和无卤素标准。
    - 宽工作温度范围:可以在 -40 °C 到 +125 °C 的环境中正常工作。

    4. 应用案例和使用建议


    - 电源管理:适用于需要高效率电源管理的应用,如笔记本电脑、手机充电器等。
    - 滤波器:适合于各种滤波器设计,用于消除电磁干扰(EMI)。
    - EMI抑制:可有效抑制电磁干扰,提升系统的整体稳定性。
    使用建议:
    - 确保电路设计符合电感器的额定电流和电压要求,以避免过热和损坏。
    - 使用推荐的焊接温度曲线进行回流焊,以确保焊接质量。
    - 在存储过程中,避免暴露于直射阳光下,防止材料老化。

    5. 兼容性和支持


    - 兼容性:该电感器可以与多种标准电路板设计兼容,适用于大多数通用电子产品。
    - 支持和服务:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 为什么电感器温度会升高?
    - A: 温度升高可能是因为通过的电流超过了额定电流。解决方案是减少电流负载,或者采用散热措施。
    - Q: 如何正确焊接该电感器?
    - A: 应按照制造商推荐的焊接温度曲线进行焊接,以确保良好的焊接效果。
    - Q: 如何存储电感器?
    - A: 存储时应在原包装内,温度低于 40 °C,湿度低于 75%,并避免直接阳光照射。

    7. 总结和推荐


    综上所述,WE-MAPI SMT Power Inductor 是一款高度可靠、性能稳定的电感器,适用于广泛的工业应用。其高电流承载能力和低直流电阻使其成为电源管理和滤波器应用的理想选择。鉴于其卓越的性能和广泛的应用场景,强烈推荐给需要高性能磁性元件的客户。
    如果您有任何疑问或需要进一步的信息,请联系 Würth Elektronik eiSos GmbH & Co. KG 客户支持团队。

74438367082参数

参数
电感值 8.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) -
额定电流 4.4A
Q值 -
测试频率 -
长*宽*高 5.4mm(长度)*5.4mm(高度)
通用封装 SMD,5.4X5.4MM
包装方式 卷带包装
