890324023007CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 12nF ±10% 聚丙烯 275V 通孔安装 13mm*5mm*11.5mm
供应商型号: 2449993
供应商: 海外现货
标准整包数: 5

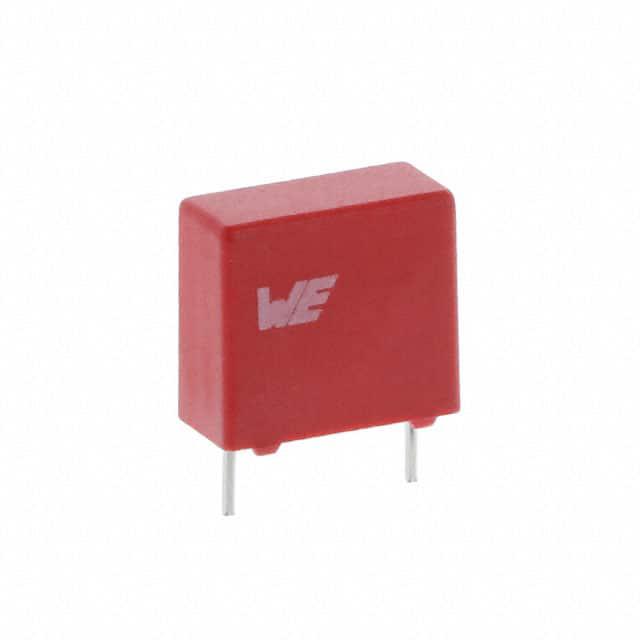

WURTH 薄膜电容 890324023007CS

890324023007CS概述

    WCAP-FTX2 Film Capacitors 技术手册概述

    1. 产品简介


    WCAP-FTX2 Film Capacitors(电容型号:MX2P010123K275ACPP55004)是一款专为一般电子设备设计的薄膜电容器。它属于X2安全等级电容器,采用金属化聚丙烯材料制造(MKP)。这款电容器主要用于电网连接,具有优秀的耐电压、绝缘电阻和温度稳定性。该产品适用于各种需要高稳定性和可靠性的应用场合,如消费电子产品、家用电器等。

    2. 技术参数


    - 尺寸:长:13.0 ±0.5 mm,宽:5.0 ±0.5 mm,高:10.0 ±0.5 mm,引脚直径:0.6 ±0.05 mm
    - 额定电容:12 nF ±10%
    - 额定电压:
    - 在85°C时:275 V (AC) 最大
    - 在105°C时:630 V (DC) 和 560 V (DC) 最大
    - 绝缘电阻:1 min @ 100 V (DC) ≥ 30 GΩ
    - 损耗因数(Dissipation Factor):
    - 在1 kHz:≤ 0.1%
    - 在10 kHz:≤ 0.1%
    - 在100 kHz:≤ 3%
    - 电压上升率(Rate of Voltage Rise):≤ 300 V/µs
    - 介电强度:
    - 引脚间:1 min./ +20 °C,1333 V (DC)
    - 引脚到外壳:1 min./ +20 °C,2000 V (AC)

    3. 产品特点和优势


    - 高可靠性:符合国际标准,并通过了多个安全认证。
    - 优良的耐热性:工作温度范围为-40°C 到 +105°C。
    - 稳定的电气性能:在不同频率和温度下,其电气特性保持稳定。
    - 卓越的机械强度:通过严格的质量测试,如振动测试和高温湿度测试。
    - 适用广泛:不仅适用于家用电器,还广泛应用于消费电子产品和其他一般电子设备中。

    4. 应用案例和使用建议


    应用场景:
    - 家用电器:如冰箱、空调、微波炉等。
    - 消费电子产品:如电视、音响系统等。
    - 工业设备:如控制面板、电源转换装置等。
    使用建议:
    - 确保安装过程中避免直接机械冲击,以免损坏引脚或封装材料。
    - 避免将电容器暴露在直射阳光下,以防过热或加速老化。
    - 储存时需遵循原包装条件,确保其处于无雾气且无有毒气体的环境中。
    - 使用时注意工作条件,如电压、电流和温度,以保证长期稳定性。

    5. 兼容性和支持


    - 兼容性:WCAP-FTX2电容器适用于标准PCB设计和焊接工艺,符合无铅装配要求。
    - 技术支持:制造商提供详尽的技术文档和样品订购服务,确保用户能够方便地获取所需的支持信息。
    - 产品寿命:建议储存时间不超过12个月,否则可能影响其焊接性能。

    6. 常见问题与解决方案


    - 问题一:电容器在高温环境下表现出异常性能。
    - 解决方案:检查实际工作温度是否超过额定值,调整电路设计,或更换更适合高温环境的电容器。

    - 问题二:电容器表面出现水珠或灰尘。
    - 解决方案:清洁电容器表面,防止灰尘堆积,并确保安装环境干燥无尘。

    - 问题三:电容器焊接后发现焊接不良。
    - 解决方案:确保焊接过程中的温度曲线符合规范,避免温度过高导致焊接缺陷。

    7. 总结和推荐


    总结:WCAP-FTX2 Film Capacitors具备优异的电气性能、良好的机械强度和广泛的适用性。其出色的耐电压能力和宽泛的工作温度范围使其成为许多应用的理想选择。
    推荐:鉴于其优秀的品质和可靠性,强烈推荐在家电、消费电子和其他需要高稳定性的场合中使用。然而,对于安全性要求极高的场合,如航空航天、军事等,应提前获得制造商的书面批准并进行详细的预评估。

890324023007CS参数

参数
电容值 12nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC -
长*宽*高 13mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

890324023007CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890324023007CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890324023007CS 890324023007CS数据手册

890324023007CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
