首页  >  产品百科  >  621304284521

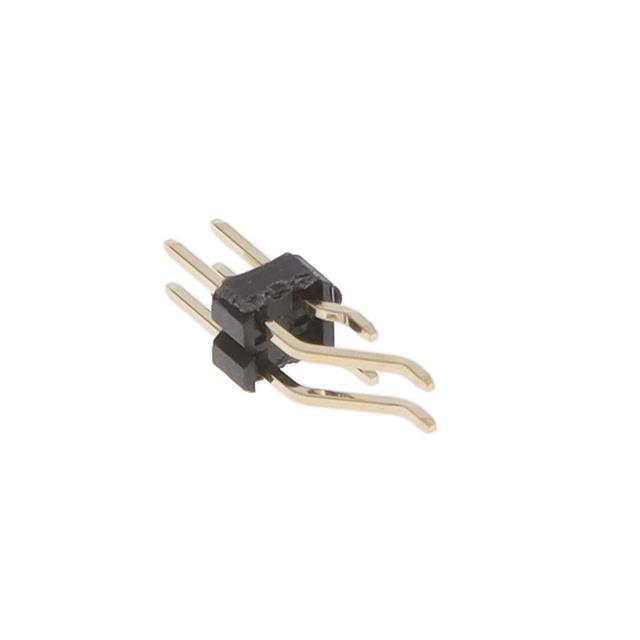

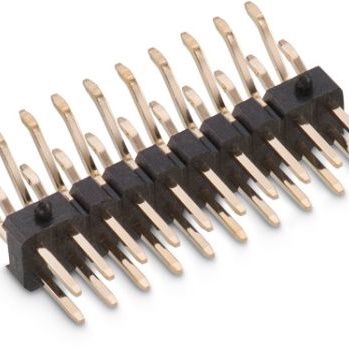

621304284521

产品分类: 卡边缘连接器 - 其他
厂牌: WURTH
产品描述: 2.0mm间距4p双排排针, WR-PHD系列, 斜角
供应商型号: 10B-2849232-4
供应商: 国内现货
标准整包数: 1
WURTH 卡边缘连接器 - 其他 621304284521

621304284521概述

    WR-PHD SMT Angled Dual Pin Header 技术手册

    1. 产品简介


    WR-PHD SMT Angled Dual Pin Header 是一款设计用于通用电子设备的小型化电子连接器。该产品具备四个引脚,具有角向双排设计,适用于多种电子设备中的连接需求。其主要功能是为电路板提供可靠的连接点,确保信号传输的稳定性和可靠性。该产品的典型应用领域包括消费电子、工业自动化控制、通讯设备以及汽车电子系统等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 4
    | 引脚中心距(Pin to Pin)| 2.00 | mm |
    | 长度(L) | 4.00 | mm |
    | 材料绝缘体 | PA9T
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘材料颜色 | 黑色
    | 触点材料 | 铜合金
    | 触点镀层 | 金
    | 触点类型 | 冲压式
    | 工作温度范围 | -40 °C 至 +105 °C | °C |
    | 额定电流(IR) | 2.00 | A |
    | 工作电压 | 200 V (AC)
    | 耐电压(1 min) | 500 V (AC)
    | 接触电阻 | 20 mΩ max | mΩ |
    | 绝缘电阻 | 1000 MΩ min | MΩ |
    | RoHS认证 | 符合
    | REACH认证 | 符合
    | UL认证 | E323964

    3. 产品特点和优势


    WR-PHD SMT Angled Dual Pin Header 的主要特点和优势如下:
    - 高可靠性:该产品通过严格的测试和认证,如RoHS、REACH、UL等,确保在广泛的工业环境中都能提供稳定可靠的工作性能。
    - 高性能:额定电流达到2A,能够在多种负载下保持良好的信号传输质量。
    - 多功能性:适用于多种通用电子设备,特别是对空间和可靠性要求较高的场合。
    - 简便安装:采用表面贴装技术(SMT),易于批量生产和安装,节省成本。

    4. 应用案例和使用建议


    WR-PHD SMT Angled Dual Pin Header 广泛应用于消费电子产品、工业控制设备、通信设备以及汽车电子系统等领域。例如,在某些工业控制设备中,可以将该连接器用于主控板与传感器或其他组件之间的连接。为了更好地发挥其效能,建议遵循以下几点使用建议:
    - 在焊接时严格按照推荐的回流焊曲线进行,避免过高的温度导致产品损坏。
    - 安装过程中注意避免直接机械冲击,特别是在印刷电路板(PCB)叠加的情况下。
    - 在清洗过程中,尽量避免使用刷子,以防对敏感区域造成变形。

    5. 兼容性和支持


    - 兼容性:该产品与标准SMT设备兼容,适用于大多数通用电子产品。然而,若用于特殊应用(如军事、航空航天等),需事先咨询制造商获得书面批准。
    - 支持和维护:制造商提供了详尽的技术支持,包括CAD文件下载、样品申请以及技术咨询等服务。同时,客户还可以通过电话和电子邮件方式联系制造商,获取更进一步的支持。

    6. 常见问题与解决方案


    - 问题:产品在焊接后出现开裂。
    - 解决方案:请检查焊接工艺是否符合规范,必要时可以联系技术支持寻求帮助。
    - 问题:产品长时间存储后接触不良。
    - 解决方案:尽量在出厂后的12个月内使用,确保存储条件符合要求。

    7. 总结和推荐


    WR-PHD SMT Angled Dual Pin Header 以其卓越的性能、可靠的连接能力和广泛的应用范围,非常适合于需要高可靠性和稳定性的电子设备中。它不仅适用于通用电子设备,也能满足多数工业控制系统的连接需求。鉴于其优异的性能和广泛应用前景,我们强烈推荐在各类需要可靠连接解决方案的设计中使用这款产品。

621304284521参数

参数
零件状态 在售
包装方式 卷带包装

621304284521厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

621304284521数据手册

厂牌 PDF简要描述 下载
WURTH 卡边缘连接器 - 其他 WURTH 621304284521 621304284521数据手册

621304284521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.1982
50+ ¥ 8.1914
100+ ¥ 7.1845
173+ ¥ 6.8972
100+ ¥ 6.8972
库存: 47
起订量: 25 增量: 1
交货地:
最小起订量为:10
合计: ¥ 91.98
直接购买
加入购物车
