61646021110320

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMB连接器公头 同轴连接器, WR-SMB系列, 电缆安装, 50Ω阻抗, 压接端接, 用于RG174, RG316线
供应商型号: BN-61646021110320
供应商: 海外现货
标准整包数: 1

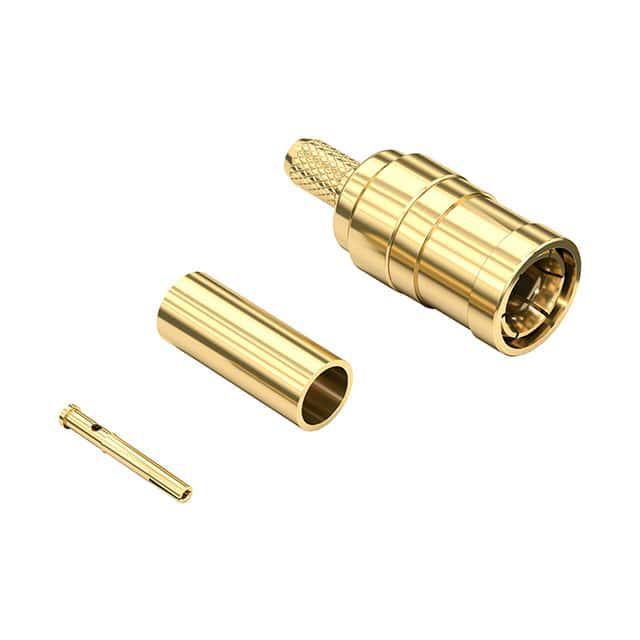

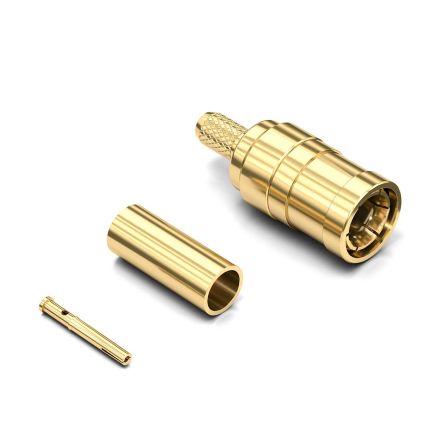

WURTH 同轴连接器(RF) 61646021110320

61646021110320概述

    WR-SMB SMB Straight Plug Crimp 技术手册

    产品简介


    WR-SMB SMB Straight Plug Crimp 是一款专为一般电子设备设计的电子连接器。它适用于柔性电缆,如RG174、RG316和RG188。该产品在各种消费类电子产品中广泛应用,包括通信设备、测试仪器、测量装置等。

    技术参数


    以下是WR-SMB SMB Straight Plug Crimp的主要技术参数:
    - 尺寸规格(mm)
    - 长度:2.6 mm
    - 直径:9.5 mm, 3.8 mm, 3.1 mm, 1.7 mm, 16.26 mm, 6.35 mm, 0.94 mm, 8.06 mm, 0.6 mm, 1.2 mm
    - 绝缘材料
    - 绝缘材料:聚四氟乙烯(PTFE)
    - 绝缘颜色:白色
    - 电气特性
    - 阻抗:50 Ω(DC~4 GHz)
    - 频率范围:DC~4 GHz
    - 电压驻波比(VSWR):≤1.3
    - 插入损耗:≤0.2 dB
    - 绝缘电阻:≥1000 MΩ
    - 联系电阻:初始≤1 mΩ,初始≤6 mΩ;测试后≤1.5 mΩ,测试后≤8 mΩ
    - 机械特性
    - 插拔次数:500次
    - 插入力:最大62.3 N
    - 拔出力:8.9 N - 62.3 N
    - 环境条件
    - 工作温度范围:-65°C 到 +165°C

    产品特点和优势


    - 阻抗匹配:阻抗为50 Ω,适用于高频信号传输。
    - 高可靠性:通过严格测试确保长期稳定性能,具有良好的接触电阻和低插入损耗。
    - 宽工作温度范围:-65°C 到 +165°C 的工作温度使其适用于多种极端环境。
    - 高机械强度:设计坚固耐用,能够承受多次插拔而不会损坏。
    - 认证合规:符合RoHS、REACH等环保标准。

    应用案例和使用建议


    - 应用案例:WR-SMB SMB Straight Plug Crimp 广泛应用于通信系统、雷达设备、航空航天及汽车电子等领域。其高可靠性和耐久性使其成为连接器市场的优选之一。
    - 使用建议:建议在焊接过程中严格按照技术规范进行操作,以确保最佳性能。在清洁时避免使用刷子,以免造成功能区域变形。

    兼容性和支持


    - 兼容性:该产品设计用于特定型号的柔性电缆(RG174、RG316、RG188),可以与同系列的其他产品配合使用。
    - 支持信息:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和售后服务支持,如有任何疑问,可以通过官网联系技术支持。

    常见问题与解决方案


    - 问题1:产品在高温环境下性能下降。
    - 解决方法:检查是否超过了产品规定的最大工作温度,若超温需采取降温措施。

    - 问题2:接触电阻异常增加。
    - 解决方法:确认插头与插座是否完全对齐,检查是否有氧化或其他污染物。

    总结和推荐


    WR-SMB SMB Straight Plug Crimp 在设计和性能上均表现出色,具有高可靠性、宽工作温度范围和良好的兼容性。其广泛的适用性使其成为各行业电子设备的理想选择。强烈推荐在需要高性能、高可靠性的电子连接场合使用此产品。
    这篇技术手册详细介绍了WR-SMB SMB Straight Plug Crimp 的各方面信息,从产品特性到具体应用场景,帮助用户更好地了解和使用这款电子连接器。

61646021110320参数

参数
外壳颜色 金色
最大频率 4GHz
紧固类型 -
端口数 1
触头端接 压接
类型 Female Socket,Plug,Snap-On
阻抗 50Ω
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 袋装

61646021110320厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61646021110320数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 61646021110320 61646021110320数据手册

61646021110320封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.0395 ¥ 102.6969
10+ $ 11.0352 ¥ 94.1303
100+ $ 10.4302 ¥ 88.9696
250+ $ 9.8252 ¥ 83.809
500+ $ 9.2202 ¥ 78.6483
库存: 10
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 102.69
