7445920

产品分类: 功率电感
厂牌: WURTH
产品描述: ±20% 207mΩ 1.7A 100μH SMD,18.5X15.2MM
供应商型号: 1636104
供应商: 海外现货
标准整包数: 1

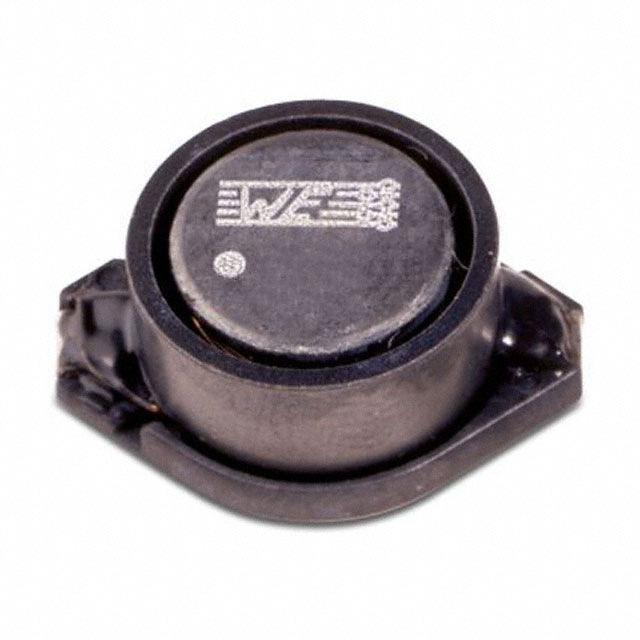

WURTH 功率电感 7445920

7445920概述


    产品简介


    WE-PD3 SMT Shielded Power Inductor 是一款适用于一般电子设备的表面贴装屏蔽式功率电感器。它主要用于开关电源、直流/直流转换器和其他需要高电流处理能力的应用场景。这款电感器的设计注重电磁干扰(EMI)屏蔽,有助于提高电路的整体性能和稳定性。

    技术参数


    - 尺寸: 18.54 mm x 15.24 mm x 7.62 mm
    - 推荐焊盘图案: 2.92 mm (参考)、12.45 mm (参考)、2.79 mm (参考)
    - 电气特性:
    - 标称电感值 (L): 100 μH(容差±20%)
    - 额定电流 (IR): ΔT = 40 K时为1.7 A
    - 饱和电流 (ISAT): |ΔL/L| < 10% 时为2.4 A
    - 直流电阻 (RDC): 20°C时典型值为0.151 Ω,最大值为0.207 Ω
    - 自谐振频率 (fRES): 5.5 MHz (典型值)
    - 认证: 符合RoHS指令、REACh指令和无卤素标准
    - 工作环境:
    - 环境温度范围:-40°C 到 +85°C
    - 工作温度范围:-40°C 到 +125°C
    - 存储条件:温度<40°C,相对湿度<75%

    产品特点和优势


    WE-PD3 SMT Shielded Power Inductor 的主要特点包括:
    - 电磁干扰(EMI)屏蔽: 高效的电磁干扰抑制能力,保证信号完整性。
    - 高电流处理能力: 最大额定电流可达1.7 A,饱和电流为2.4 A。
    - 低直流电阻: 优秀的热性能和效率。
    - 广泛的工作温度范围: 能够适应各种极端环境。
    - 合规认证: 符合RoHS、REACh和无卤素标准,确保环保安全。

    应用案例和使用建议


    WE-PD3 SMT Shielded Power Inductor 广泛应用于需要高电流处理能力和良好电磁屏蔽的应用场景,例如:
    - 开关电源设计
    - 直流/直流转换器
    - 高频通信设备
    使用建议:
    - 在设计电路时,确保考虑到组件的散热要求,避免过热导致的性能下降。
    - 尽量避免将电感器暴露在直射阳光下,以防高温影响。
    - 清洗过程中避免使用刷子,以免损坏线圈。

    兼容性和支持


    该产品可以与其他常见的表面贴装技术和设备兼容。厂商提供详细的技术支持和售后服务,包括焊接工艺指导和性能评估。

    常见问题与解决方案


    1. 问题: 电感器长时间未使用导致的可焊性降低。
    - 解决方案: 在使用前进行检查,必要时重新焊接。

    2. 问题: 在清洗过程中导致线圈损坏。
    - 解决方案: 使用超声波清洗机而非刷子,以减少机械损伤的风险。

    总结和推荐


    WE-PD3 SMT Shielded Power Inductor 在设计上充分考虑了通用性和可靠性,特别适合需要高效能电磁屏蔽的高电流应用场景。尽管存在一些使用上的注意事项,但整体而言,它是一款性价比极高的产品,非常适合各种通用电子设备的设计需求。强烈推荐使用。

7445920参数

参数
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 207mΩ
额定电流 1.7A
Q值 -
测试频率 -
通用封装 SMD,18.5X15.2MM
包装方式 卷带包装

7445920厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7445920数据手册

厂牌 PDF简要描述 下载
WURTH 功率电感 WURTH 7445920 7445920数据手册

7445920封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.4338
10+ ¥ 19.6479
25+ ¥ 18.862
50+ ¥ 17.6045
100+ ¥ 17.2901
300+ ¥ 16.9758
1500+ ¥ 16.9758
3000+ ¥ 16.9758
库存: 301
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.43
