890414026001CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: Wurth Elektronik 330nF薄膜电容, WCAP-FTXH系列, 310V 交流, 通孔安装, 10%容差
供应商型号: 890414026001CS
供应商: 国内现货
标准整包数: 2

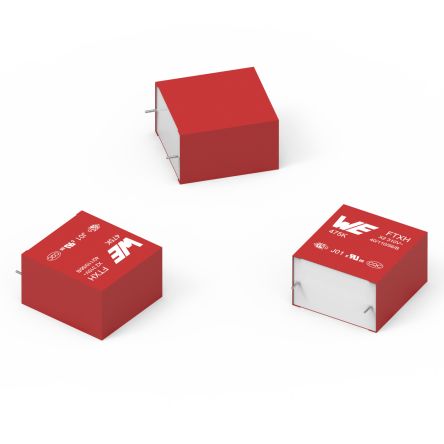

WURTH 薄膜电容 890414026001CS

890414026001CS概述


    产品简介


    产品类型:电容
    主要功能:XC2 安全等级电容器用于恶劣环境条件下的使用,主要提供薄膜电容的功能。
    应用领域:适用于广泛的电子设备中,特别适合于需要高可靠性和耐久性的应用场合,例如电磁兼容性(EMC)解决方案、感应解决方案以及通用电子设备。

    技术参数


    - 尺寸(mm)
    - 长度:22.5 ± 1.0
    - 宽度:26.5 ± 0.4
    - 厚度:0.8 ± 0.05
    - 直径:Ø 8.5 ± 0.4
    - 针脚间距:4.0 ± 0.5;长度:17.0 ± 0.4
    - 额定电压
    - AC 额定电压:310 V
    - DC 额定电压(最高 85°C):630 V
    - DC 额定电压(110°C):433 V
    - 电容值
    - 电容:330 nF
    - 电容容差:±10%
    - 绝缘电阻
    - 绝缘电阻(最小值):25 GΩ
    - 损耗因数
    - 1 kHz 下:0.1% 最大值
    - 10 kHz 下:0.2% 最大值
    - 最大电压上升率
    - dV/dt:200 V/µs
    - 击穿电压
    - 引脚到引脚:2 秒内 2000 V DC
    - 引脚到外壳:1 分钟内 2500 V AC
    - 运行温度范围
    - -40°C 至 +110°C
    - 最大自加热
    - 10°C

    产品特点和优势


    - 安全等级:XC2 安全等级电容器,适合用于高可靠性要求的设备。
    - 环保标准:符合 RoHS 和 REACH 等国际环保标准。
    - 机械特性:具备出色的机械稳定性,能够承受弯曲和拉力测试。
    - 电气特性:具备良好的电气性能,在不同频率和温度下均能保持稳定的工作状态。
    - 可靠性:通过了严格的环境和电气测试,保证了长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 电磁干扰滤波:XC2 安全等级电容器可以有效地滤除电源线路中的高频噪声。
    - 逆变器电路:在太阳能逆变器和电机驱动系统中,XC2 安全等级电容器可以帮助维持系统的稳定性和效率。
    - 汽车电子:XC2 安全等级电容器广泛应用于汽车电子设备中,如动力控制系统、传感器接口等。
    使用建议:
    - 在安装时,确保电容器不受机械冲击影响,以免损坏内部结构。
    - 避免电容器暴露在潮湿、高温或有害气体环境中,防止导致电气泄漏或腐蚀。
    - 在焊接过程中,遵循规定的焊接温度曲线,避免过热或焊接不良。
    - 确保足够的清洁剂和干燥过程,以保持电容器的良好性能。

    兼容性和支持


    XC2 安全等级电容器具有良好的兼容性,可与多种电路板和电子设备配合使用。Würth Elektronik 提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。如果需要更多的技术支持,客户可以直接联系 Würth Elektronik 的客户服务团队。

    常见问题与解决方案


    1. 问题:电容器在高温环境下出现性能下降。
    - 解决方案:确保电容器在额定温度范围内工作,避免超过上限温度。
    2. 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接工艺是否符合规范,确保足够的焊锡量和合适的焊接温度曲线。
    3. 问题:电容器存储时间过长,导致引脚氧化。
    - 解决方案:确保电容器在出厂后的 12 个月内使用完毕,并存放在适当的条件下,避免长期暴露在空气或湿气中。

    总结和推荐


    综上所述,XC2 安全等级电容器以其卓越的安全性和可靠性,非常适合应用于各种需要高可靠性的电子设备中。其广泛的应用范围和多方面的优点使其在市场上具有很强的竞争优势。强烈推荐此产品用于需要高性能和高可靠性的应用场合。
    对于需要进一步了解 XC2 安全等级电容器详细信息或技术支持的客户,建议直接联系 Würth Elektronik 的客服团队,以获取更全面的支持和服务。

890414026001CS参数

参数
电容值 330nF
容差 ±10%
介电材料 -
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC -
安装方式 通孔安装
包装方式 托盘

890414026001CS厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

890414026001CS数据手册

厂牌 PDF简要描述 下载
WURTH 薄膜电容 WURTH 890414026001CS 890414026001CS数据手册

890414026001CS封装设计

查看详情并下载
Symbol
Footprint
3D Model
