首页  >  产品百科  >  690157001672

690157001672

厂牌: WURTH
产品描述: Wurth Elektronik IDC连接器, WR-MM系列, 16路, 2行, 1.27mm节距, 电缆安装
供应商型号: ET-2984310
供应商: 海外现货
标准整包数: 1

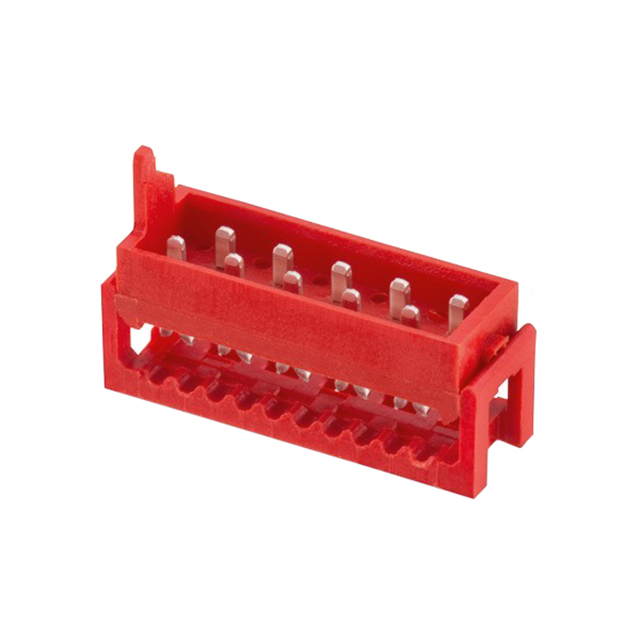

WURTH 矩形连接器 - 自由悬挂/面板安装 690157001672

690157001672概述

    WR-MM Male IDC Connector 技术手册

    1. 产品简介


    WR-MM Male IDC Connector(订单代码:690157001672)是Würth Elektronik eiSos GmbH & Co. KG生产的一种用于一般电子设备的连接器。该连接器主要用于在通用电子产品中提供稳定可靠的信号传输,适用于各种消费电子产品、通信设备和其他需要高可靠性连接的应用场合。

    2. 技术参数


    WR-MM Male IDC Connector 的关键技术参数如下:
    - 尺寸(单位:毫米)
    - 长度 \(L\):23.75
    - 长度 \(L1\):22.35
    - 插针到插针距离(中心):19.05
    - 插针间距(每排):2.54
    - 插针间距(AWG 28线缆):1.27
    - 耐用性:25次插拔循环
    - 工作电压:250V (AC)
    - 承受电压:500V (AC, 1分钟)
    - 额定电流:1A (每针)
    - 绝缘电阻:1000MΩ最小
    - 接触电阻:10mΩ最大
    - 操作温度范围:-40°C 到 +105°C
    材料属性
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),UL94 V-0阻燃等级,红色
    - 接触材料:磷青铜,镀锡镍复合涂层
    - 接触类型:冲压
    认证
    - 符合RoHS指令
    - 符合REACh法规
    - cULus认证编号E323964

    3. 产品特点和优势


    WR-MM Male IDC Connector具有以下显著优势:
    - 耐用性:可经受高达25次的插拔循环,保证长期使用的稳定性。
    - 高可靠性:通过严格的测试和认证,确保在极端条件下的可靠性能。
    - 适用性强:可在广泛的温度范围内(-40°C至+105°C)正常工作。
    - 易于操作:符合国际标准,确保在通用电子产品中的广泛应用。

    4. 应用案例和使用建议


    应用案例:此连接器常用于消费电子设备、通信设备以及需要高可靠性信号传输的应用场合。例如,可以应用于手机充电接口、电脑主板连接器以及其他需要高频信号传输的应用场景。
    使用建议:
    - 确保使用正确的焊接温度曲线,避免使用不当导致的损坏。
    - 清洗时应避免使用刷子,防止变形功能区域。
    - 存储时避免直接暴露在阳光下,且需在原始包装内存放以满足DIN EN 61760-2标准。
    - 在设计和使用过程中注意遵守制造商的所有建议和警告,确保产品安全可靠。

    5. 兼容性和支持


    该产品设计为与Würth Elektronik eiSos GmbH & Co. KG的其他产品配套使用,以确保最佳兼容性和性能。对于任何具体的技术问题或应用问题,客户可通过联系销售工程师获得支持和帮助。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现损坏
    - 解决方案:遵循正确的焊接温度曲线,使用推荐的焊锡膏和工艺。

    - 问题:清洗过程中出现变色或功能损伤
    - 解决方案:使用适当的清洗剂并避免使用刷子,必要时进行手动检查。

    - 问题:存储时间过长导致产品失效
    - 解决方案:确保产品在发货后的12个月内使用,并按DIN EN 61760-2标准存放在原包装内。

    7. 总结和推荐


    总体而言,WR-MM Male IDC Connector是一款高性能、高可靠性的连接器产品,适用于多种通用电子设备。其优良的耐久性和高可靠性使其成为众多应用的理想选择。我们强烈推荐使用这款连接器,尤其是在要求高可靠性的应用场景中。同时,客户在使用过程中务必遵循制造商的建议和警告,确保产品发挥最佳性能。

690157001672参数

参数
间距 2.54mm
针脚数 16pin
线规 28 AWG
触头镀层
电缆端接 IDC
类型 Plug
颜色 红色
排数 2
触头镀层厚度 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

690157001672厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

690157001672数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 自由悬挂/面板安装 WURTH 690157001672 690157001672数据手册

690157001672封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9067 ¥ 16.1113
10+ $ 1.5737 ¥ 13.2981
100+ $ 1.4892 ¥ 12.584
250+ $ 1.4258 ¥ 12.0477
500+ $ 1.2791 ¥ 10.8084
库存: 69
起订量: 4 增量: 0
