61201623021

厂牌: WURTH
产品描述: Wurth Elektronik IDC连接器, WR-BHD系列, 母座, 16路, 2行, 2.54mm节距, 电缆安装
供应商型号: 1642028
供应商: 海外现货
标准整包数: 1

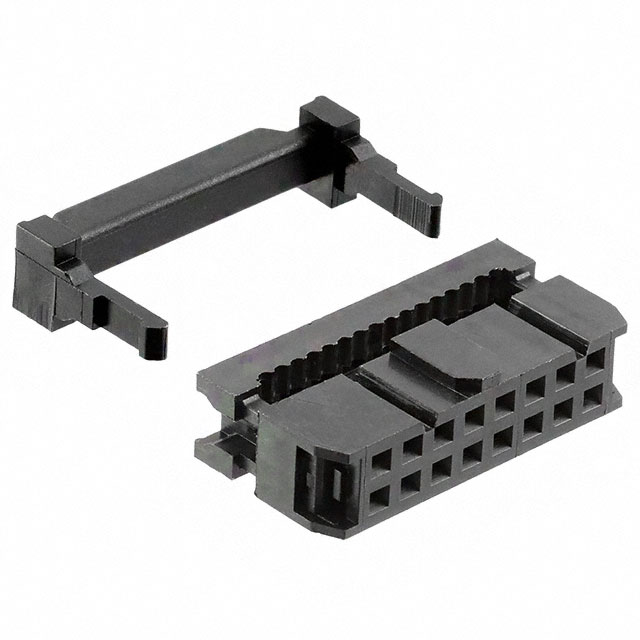

WURTH 矩形连接器 - 自由悬挂/面板安装 61201623021

61201623021概述

    WR-BHD Female IDC Connector 技术手册

    1. 产品简介


    WR-BHD Female IDC Connector 是一款专为一般电子设备设计的连接器。这款连接器具有16个引脚,每两个引脚之间的间距为2.54毫米。它的主要功能是通过绝缘刺穿连接(IDC)技术,将导线直接压入连接器中,实现高效而可靠的电连接。这些连接器广泛应用于计算机、通信设备、消费电子和工业控制等领域。

    2. 技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 引脚数量 | 16
    | 引脚间距 | 2.54 | mm |
    | 持久性 | 30 | M次 |
    | 绝缘材料 | PBT
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘颜色 | 黑色
    | 接触材料 | 铜合金
    | 接触镀层 | 选择性金
    | 接触类型 | 冲压
    | 工作温度范围 | -40 到 +105 | °C |
    | 额定电流 | 1 | A |
    | 工作电压 | 250 | V(AC)|
    | 耐受电压 | 500 | V(AC)|
    | 接触电阻 | 20 | mΩ |
    | 绝缘电阻 | 1000 | MΩ |
    | 认证 | RoHS、REACH、无卤素、UL认证 |

    3. 产品特点和优势


    WR-BHD Female IDC Connector 具有多项显著的优势,使其在市场上具有较强的竞争力:
    - 持久性强:可承受高达30次的插拔操作,确保长期可靠性。
    - 环保合规:符合RoHS、REACH和无卤素标准,适用于对环保要求较高的场合。
    - 电气性能优越:额定电流为1A,耐受电压达到500V(AC),保证了高安全性。
    - 温度适应性广:可在-40°C到+105°C的极端环境下正常工作。
    - 接触电阻低:接触电阻仅20mΩ,确保了高效的电传输。
    - 易于安装:采用IDC技术,无需焊接,便于快速安装和维修。

    4. 应用案例和使用建议


    WR-BHD Female IDC Connector 广泛应用于各种需要高效、可靠连接的应用场景,如:
    - 计算机内部连接:用于主板与扩展卡之间的连接。
    - 通信设备:用于路由器和交换机中的信号传输。
    - 消费电子产品:用于手机、平板电脑等便携设备中的内部布线。
    - 工业控制系统:用于工业自动化设备中的信号传输。
    使用建议:
    - 环境温度:确保连接器在工作时的温度不超过-40°C到+105°C的范围。
    - 清洁和保养:避免使用刷子清洗PCB板,以免变形功能区域。
    - 安装时注意:确保正确插入导线,避免过度用力,防止损坏连接器。

    5. 兼容性和支持


    - 兼容性:此连接器专为与Würth Elektronik其他产品配合使用设计,以确保最佳性能和可靠性。
    - 支持:Würth Elektronik提供全面的技术支持和售后保障,客户可通过官方联系方式获得帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔困难 | 确保引脚间距正确,轻柔操作 |
    | 连接不稳固 | 检查接触材料是否有损伤,重新插入 |
    | 导线容易脱落 | 确保导线完全压入连接器内 |

    7. 总结和推荐


    WR-BHD Female IDC Connector 是一款专为一般电子设备设计的高性能连接器,其卓越的电气性能和可靠性使其成为众多应用场景的理想选择。该产品具备持久性强、温度适应性广、易于安装和维护等特点,尤其适合需要高效、可靠连接的场合。综上所述,我们强烈推荐使用这款连接器,以满足您在不同应用场景中的需求。

61201623021参数

参数
颜色 黑色
排数 2
线规 28 AWG
针脚数 16pin
电缆端接 IDC
触头镀层厚度 -
间距 2.54mm
触头镀层
类型 Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

61201623021厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61201623021数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 自由悬挂/面板安装 WURTH 61201623021 61201623021数据手册

61201623021封装设计

查看详情并下载
Symbol
Footprint
3D Model
