7447840147G

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1GHz 200mA 8@100MHz 47nH 1.15Ω ±2% 0402 1mm(长度)*500μm(高度)
供应商型号: 3781128
供应商: 海外现货
标准整包数: 10

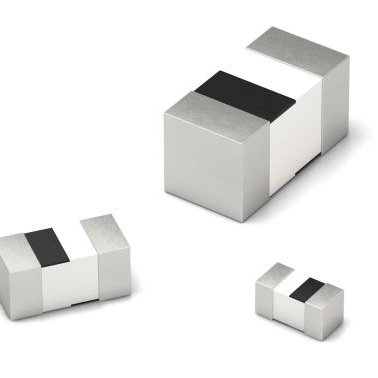

WURTH 贴片电感 7447840147G

7447840147G概述

    WE-MK SMT Multilayer Ceramic Inductor 技术手册

    产品简介


    WE-MK SMT Multilayer Ceramic Inductor 是一款专为一般电子设备设计和开发的表面贴装型多层陶瓷电感器。它具备紧凑的尺寸(0402)和高性能特性,适用于广泛的电子设备应用领域,如消费电子产品、通信设备和计算机系统。

    技术参数


    - 物理尺寸:0.5 ±0.05 mm × 0.2 ±0.1 mm × 0.5 ±0.05 mm × 1.0 ±0.1 mm
    - 推荐焊盘图案:0.6 mm × 0.5 mm × 1.7 mm
    - 电气特性:
    - 电感量 L:100 MHz 下 47 nH,±2%
    - Q 值 Q:100 MHz 下 8 最小值
    - 直流电阻 RDC:20°C 下最大 1.15 Ω
    - 额定电流:ΔT = 20 K 下最大 200 mA
    - 自谐振频率 fres:最小 1000 MHz
    - 认证:
    - RoHS 合规
    - REACH 符合
    - 无卤素材料
    - AEC-Q200 级别 1 认证
    - 环境条件:
    - 工作温度范围:-55°C 至 +125°C
    - 存储条件:温度 < 40°C,湿度 < 75% RH
    - 潮湿敏感度等级(MSL):1 级

    产品特点和优势


    1. 高可靠性:符合多项国际安全标准,确保在各种应用中的稳定性和可靠性。
    2. 高性能:具有高 Q 值和低直流电阻,适合高频应用。
    3. 小型化:0402 尺寸使其非常适合空间受限的应用场景。
    4. 耐温性:工作温度范围广,适用于严苛环境。
    5. 易于焊接:推荐的焊盘图案和焊接曲线有助于提高生产效率。

    应用案例和使用建议


    - 应用案例:该电感器广泛应用于移动设备、无线通信设备和计算机主板等。
    - 使用建议:
    - 在设计电路时,应严格遵循推荐的焊盘图案和焊接曲线,以确保最佳性能。
    - 使用时注意工作温度不应超过规定的最大值,以避免组件损坏。
    - 避免长时间暴露于高温或阳光直射环境下。

    兼容性和支持


    - 兼容性:该电感器与其他标准 SMD 组件兼容,方便集成到现有电路板设计中。
    - 技术支持:Würth Elektronik 提供全面的技术支持,包括产品使用指南、常见问题解答和售后服务。

    常见问题与解决方案


    - 问题1:如何处理不当焊接导致的损坏?
    - 解决方案:重新焊接时,严格按照推荐的焊接曲线进行操作。
    - 问题2:长时间存储导致的终端降级如何处理?
    - 解决方案:在存储超过 12 个月后,应进行适当的检查和再加工以确保可靠焊接。
    - 问题3:在极端温度环境下工作时,是否需要特殊处理?
    - 解决方案:确保工作温度不超出额定范围,并采取适当散热措施。

    总结和推荐


    综上所述,WE-MK SMT Multilayer Ceramic Inductor 是一款高性能、高可靠性的电感器,适用于多种电子设备。其优越的设计和卓越的性能使其成为各种应用的理想选择。强烈推荐用于那些对尺寸、性能和可靠性有较高要求的应用场景。如果您正在寻找一个在小型化和高性能方面兼具优势的解决方案,WE-MK 无疑是您不可或缺的选择。

7447840147G参数

参数
自谐振频率(SRF) 1GHz
容差 ±2%
直流电阻(DCR) 1.15Ω
额定电流 200mA
Q值 8@100MHz
测试频率 -
电感值 47nH
饱和电流(LSAT) -
长*宽*高 1mm(长度)*500μm(高度)
通用封装 0402
应用等级 汽车级
包装方式 卷带包装

7447840147G厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447840147G数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447840147G 7447840147G数据手册

7447840147G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4363
50+ ¥ 0.4363
100+ ¥ 0.3305
1000+ ¥ 0.3173
2500+ ¥ 0.2909
10000+ ¥ 0.2909
库存: 8741
起订量: 160 增量: 0
交货地:
最小起订量为:100
合计: ¥ 33.05
