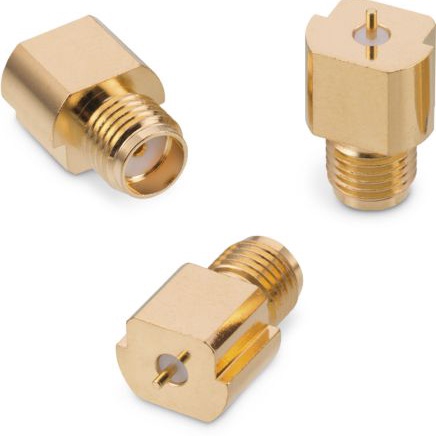

60312202114307

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMA连接器母头 同轴连接器, WR-SMA系列, 表面, 焊接端接
供应商型号: 3583884
供应商: 海外现货
标准整包数: 1
WURTH 同轴连接器(RF) 60312202114307

60312202114307概述

    SMA PCB End Launch Jack SMT Edge Card for 1.6mm PCB WR-SMA 技术手册解析

    1. 产品简介


    SMA PCB End Launch Jack SMT是一款专为通用电子产品设计的连接器,主要用于电路板上的射频信号传输。它具有小型化、高性能的特点,适用于通信设备、无线网络设备等需要高频信号传输的应用场景。

    2. 技术参数


    - 尺寸:外径0.76mm,中心导体直径0.9mm,绝缘体长度2.45mm。
    - 电气特性:
    - 阻抗:50Ω(频率范围从直流到18GHz)
    - 工作温度范围:-65°C至+165°C
    - 耐电压:500V AC(持续60秒)
    - 绝缘电阻:5000 MΩ(在500V DC下持续120秒)
    - 机械特性:
    - 中心接触保持力(轴向):26.7N
    - 插拔寿命:500次
    - 推荐插拔扭矩:57 Ncm

    3. 产品特点和优势


    - 高频传输性能:阻抗稳定在50Ω范围内,保证高频信号传输的可靠性。
    - 宽工作温度范围:适应极端环境下的应用需求。
    - 高绝缘性能:具备出色的绝缘性能,保证电路安全。
    - 耐用性强:经过500次插拔测试,确保长期稳定使用。

    4. 应用案例和使用建议


    - 应用案例:适用于无线通信模块、雷达系统、医疗设备等对高频信号传输有严格要求的应用场景。
    - 使用建议:确保焊接工艺符合Würth Elektronik eiSos GmbH提供的技术规范;避免过度频繁的操作,以防止接触点损坏。

    5. 兼容性和支持


    - 兼容性:与Würth Elektronik的其他产品系列配套使用效果最佳。
    - 技术支持:提供详尽的技术文档及用户指南,确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊。
    - 解决方案:严格按照Würth Elektronik eiSos GmbH提供的焊接规范进行操作,确保焊接温度和时间符合要求。
    - 问题2:插拔过程中感觉阻力增大。
    - 解决方案:检查是否存在物理损伤或污染物影响,必要时进行清洁处理。

    7. 总结和推荐


    综上所述,SMA PCB End Launch Jack SMT是一款高性能、高可靠性的射频连接器,特别适合于高频信号传输的应用场合。尽管在某些特定的安全要求较高的场合不适合使用,但在一般电子产品设计中具有广泛的应用前景。我们强烈推荐此产品用于需要高性能射频连接的各类电子产品中。

60312202114307参数

参数
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
紧固类型 螺纹
端口数 1
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 卷带包装
