830107326401

产品分类: 无源晶振
厂牌: WURTH
产品描述: 32.768KHz 80KΩ SMD
供应商型号: BN-830107326401
供应商: 海外现货
标准整包数: 1
WURTH 无源晶振 830107326401

830107326401概述

    高品质32.768kHz石英晶体——IQXC-25

    产品简介

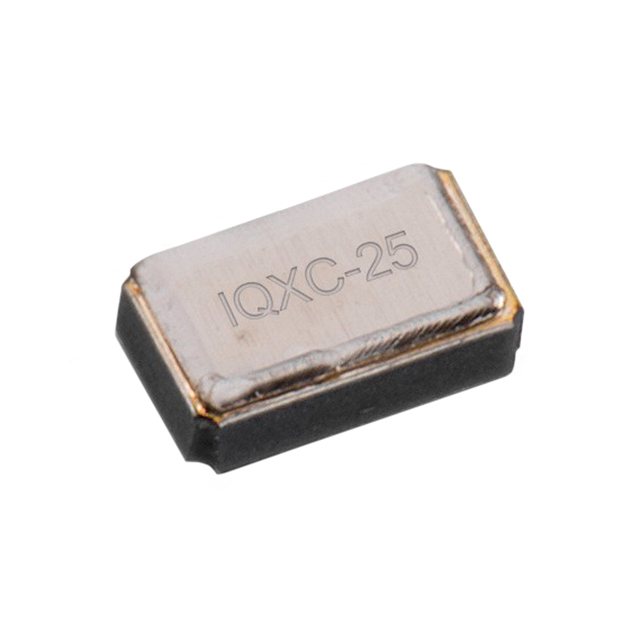

    IQXC-25是一款采用SMD(表面贴装)封装的微型石英晶体,尺寸仅为2.0x1.2毫米。该晶体被封装在一个陶瓷外壳内,并通过电子束密封的金属盖保护,使其适用于各种对精度要求较高的应用场景。该产品的设计特别适合用于实时钟(RTC)的应用,能够在-40°C到85°C的宽广温度范围内保持稳定的频率输出。IQXC-25是IQD公司生产的产品,而Wurth公司的830107326401型号则为其对应的物料编号。

    技术参数


    - 频率: 32.7680kHz
    - 频率公差: ±20.00ppm (@ 25°C ±5°C)
    - 谐振阶数: 基频
    - 年老化率: ±3ppm最大值(@ 25°C)
    - 频率稳定性系数: -0.03/°C² 典型值
    - 驱动级: 推荐0.1μW±0.01μW,最大±0.5μW
    - 运动电容 (C1): 7fF 典型值
    - 负载电容 (CL): 4.00pF
    - 并联电容 (C0): 1.3pF典型值,1.7pF最大值
    - 等效串联电阻 (ESR): 最大80kΩ
    - 储存温度范围: -40至85°C
    - 冲击测试: 符合IEC 60068-2-27标准,1000G,1ms,3次在每个平面
    - 振动测试: 符合IEC 60068-2-6标准,1.5mm幅度,10Hz-55Hz,1分钟,每个平面持续2小时,总计6小时

    产品特点和优势


    - 微型封装: 2.0x1.2mm的超小型封装使其非常适合空间受限的设计。
    - 高精度频率: 频率公差为±20.00ppm,即使在温度变化的情况下也能保持频率稳定。
    - 广泛应用: 由于其稳定的频率输出,特别适合于实时钟、微处理器、嵌入式系统等需要精准时间基准的应用场合。
    - 耐温性: 能够承受广泛的温度范围(-40°C至85°C),保证了产品在极端环境下的可靠性。

    应用案例和使用建议


    - 应用案例: 该产品广泛应用于消费电子、医疗设备、工业控制等领域的时间基准系统。
    - 使用建议: 为了确保最佳性能,在使用过程中建议严格按照推荐的驱动级(0.1μW±0.01μW)操作,避免过高的驱动水平导致晶体损坏。

    兼容性和支持


    - 兼容性: 本产品可以轻松集成到现有的电路板设计中,与主流的电子设备兼容。
    - 技术支持: Wurth公司提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。可以通过电子邮件(eiSos@we-online.de)或电话(+49(0) 7942 945-0)联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1: 产品无法正常启动。
    - 解决方案: 检查电路设计是否符合推荐的驱动级要求,确保外部电路连接正确无误。
    - 问题2: 频率不稳定。
    - 解决方案: 确认工作温度范围是否在规定的范围内(-40°C至85°C)。如果温度超出此范围,则可能需要额外的温度补偿措施。
    - 问题3: 等效串联电阻 (ESR) 偏高。
    - 解决方案: 检查电路板的焊接质量和材料是否符合要求,必要时可更换更高质量的焊接工艺或材料。

    总结和推荐


    IQXC-25是一款高度可靠的石英晶体,具有出色的精度和温度稳定性。其超小型封装和广泛的温度适应性使其成为实时钟和其他时间基准应用的理想选择。我们强烈推荐该产品给那些需要高精度、稳定频率基准的工程师和技术人员。通过提供的详细技术参数和支持文档,我们可以确信IQXC-25将为您的项目带来卓越的表现。

830107326401参数

参数
频率 32.768KHz
驱动电平 -
负载电容 -
频率稳定性 -
频率容差 -
等效串联电阻 80KΩ
通用封装 SMD
包装方式 卷带包装

830107326401厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

830107326401数据手册

厂牌 PDF简要描述 下载
WURTH 无源晶振 WURTH 830107326401 830107326401数据手册

830107326401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.0691 ¥ 17.6494
50+ $ 2.0328 ¥ 17.3398
100+ $ 1.8392 ¥ 15.6884
500+ $ 1.7303 ¥ 14.7595
库存: 100
起订量: 46 增量: 0
交货地:
最小起订量为:10
合计: ¥ 176.49
直接购买
加入购物车
