60119011120920

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMP连接器母头 同轴连接器, WR-SMP系列, 电缆安装, 50Ω阻抗, 焊接端接
供应商型号: 3843384
供应商: 海外现货
标准整包数: 1

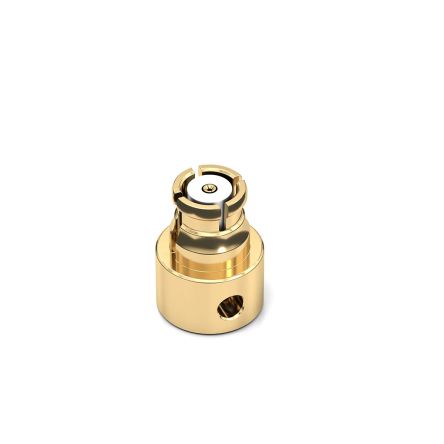

WURTH 同轴连接器(RF) 60119011120920

60119011120920概述


    产品简介


    WR-SMP SMP Right Angle Jack 是一种专为通用电子设备设计的电子元件。它主要用于电缆连接,并且具有出色的电气特性和机械稳定性。WR-SMP SMP Right Angle Jack 的主要功能是提供可靠的射频信号传输,适用于各种无线通信设备、雷达系统、卫星通信设备等领域。

    技术参数


    以下是 WR-SMP SMP Right Angle Jack 的关键技术参数:
    - 尺寸(单位:毫米):
    - 高度:4.9 mm
    - 宽度:4.7 mm
    - 深度:最大 3.6 mm
    - 绝缘材料: PTFE
    - 绝缘颜色: 白色
    - 中心接触材料: 锆铜
    - 中心接触镀层: 金(最小厚度 0.127 μm)
    - 主体材料: 锆铜
    - 主体镀层: 金(最小厚度 0.127 μm)
    - 卡环材料: 锆铜
    - 卡环镀层: 金(最小厚度 0.127 μm)
    - 盖子材料: 黄铜
    - 盖子镀层: 金(最小厚度 0.127 μm)
    - 接口: MIL-STD-348
    - 连接器类型: SMP
    - 性别: 插座(Jack)
    - 方向类型: 直角
    - 电气特性:
    - 阻抗:50 Ω(直流至18 GHz)
    - 频率范围:直流至18 GHz
    - 电压驻波比(VSWR):最大1.5(直流至18 GHz)
    - 插入损耗(IL):最大0.51 dB(直流至18 GHz)
    - 绝缘电阻(RISO):最小5000 MΩ(500 V DC下,120秒)
    - 耐压(AC):最小260 V RMS(500 V AC下,60秒)
    - 机械特性:
    - 插拔循环次数:直插型 100次,限位型 500次,光滑内孔型 1000次
    - 插入力:直插型 68 N,限位型 45 N,光滑内孔型 9 N
    - 拔出力:直插型 22 N,限位型 9 N,光滑内孔型 2.2 N

    产品特点和优势


    WR-SMP SMP Right Angle Jack 在多个方面展现出显著的优势:
    - 高可靠性:通过100到1000次插拔循环测试,确保长时间使用的稳定性和可靠性。
    - 宽温度范围:可以在-65°C至+165°C的极端环境中工作。
    - 低插入损耗和高耐压:其设计确保信号传输的稳定性和安全性。
    - 优良的材料选择:采用锆铜和PTFE等优质材料,提供优异的物理和化学稳定性。
    - 广泛的适用性:可用于多种无线通信设备、雷达系统、卫星通信设备等领域。

    应用案例和使用建议


    应用案例:
    - 无线通信设备:用于路由器、无线接入点、移动基站等设备中的射频连接。
    - 雷达系统:用于雷达系统的信号传输和接收。
    - 卫星通信设备:用于卫星通信地面站和空间设备之间的信号传输。
    使用建议:
    - 正确焊接:确保焊接温度和时间符合产品规范,以避免损坏。
    - 清洗注意事项:避免使用可能对元件造成损害的清洗剂。
    - 安装和检查:定期检查连接部位,确保无松动或损坏。
    - 存储条件:建议在12个月内使用产品,以保证最佳性能。

    兼容性和支持


    WR-SMP SMP Right Angle Jack 主要设计用于与其他 Würth Elektronik eiSos GmbH & Co. KG 产品兼容。公司提供详细的技术支持和售后服务,确保客户能够顺利使用产品并解决可能出现的问题。

    常见问题与解决方案


    问题1:如何正确储存 WR-SMP SMP Right Angle Jack?
    解决方案:应存放在干燥、避光的地方,确保温度和湿度在规定范围内。
    问题2:如何避免焊接过程中损坏元件?
    解决方案:遵循制造商规定的焊接温度和时间曲线进行操作,避免过高的温度或过长的时间。
    问题3:在清洗过程中如何保护元件?
    解决方案:避免使用强力刷子或可能腐蚀元件的清洗剂,建议使用超声波清洗机或其他温和的清洗方法。

    总结和推荐


    总体而言,WR-SMP SMP Right Angle Jack 是一款高性能、高可靠性的射频连接器,适合广泛的应用场景。其优越的电气特性和机械稳定性使其成为无线通信、雷达和卫星通信设备的理想选择。我们强烈推荐使用这款产品,并相信它将在您的项目中发挥重要作用。

60119011120920参数

参数
触头端接 焊接
类型 Female Socket,Jack,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
紧固类型 -
端口数 1
安装方式 导线安装,焊接安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

60119011120920厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60119011120920数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60119011120920 60119011120920数据手册

60119011120920封装设计

查看详情并下载
Symbol
Footprint
3D Model
