WIZWIKI-W7500

厂牌: WIZNET
产品描述: 48KB FLASH 48MHz I2C,SPI,UART,USB ARM® Cortex®-M0 固定安装
供应商型号: 950-WIZWIKI-W7500
供应商: Mouser
标准整包数: 1

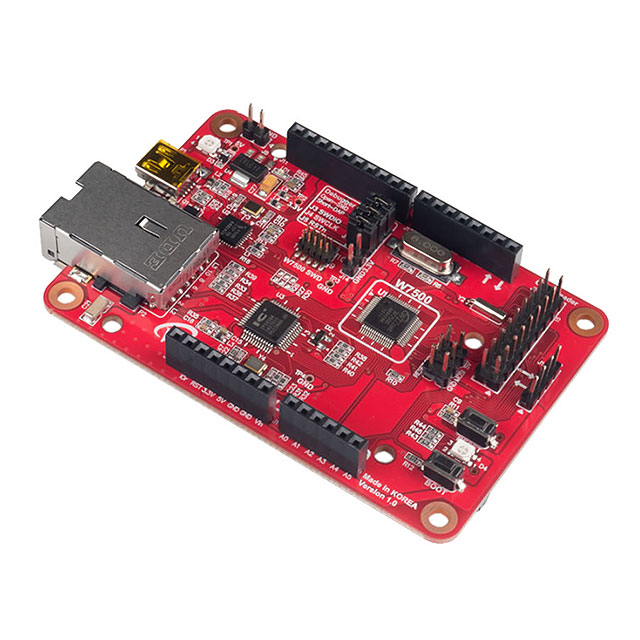

WIZNET 应用处理器与片上系统(SOC) WIZWIKI-W7500

WIZWIKI-W7500概述

    # WIZwiki-W7500 技术手册解析

    产品简介


    基本介绍
    WIZwiki-W7500 是由 WIZnet 公司开发的一款基于 W7500 芯片的物联网开发平台。它采用 ARM Cortex-M0 内核,内置 128KB 的闪存和 16KB 的 SRAM,专为嵌入式应用设计,尤其适合物联网(IoT)相关项目。此开发板支持多种通信接口,如 MII 接口、ADC、GPIO 和多串行通信接口,能够轻松实现网络连接和数据传输功能。此外,WIZwiki-W7500 兼容 Arduino 平台,允许开发者快速构建原型并进行测试。
    主要功能与应用领域
    - 主要功能:支持硬连线 TCP/IP 协议栈,集成 ARM Cortex-M0 处理器,具备丰富的外设资源。
    - 应用领域:智能家居、工业自动化、远程监控系统、消费类电子产品等。

    技术参数


    以下是 WIZwiki-W7500 的关键技术规格:
    | 参数类别 | 描述 |

    | CPU | ARM Cortex-M0,主频 48 MHz |
    | 内存 | 128KB Flash,16KB SRAM;额外 32KB RAM 用于 TCP/IP 核心,可扩展至系统 RAM |
    | 外设接口 | MII 接口,ADC x8,GPIO x53,SWD,UART x3,SPI x2,I2C x2 |
    | 网络接口 | IC+ IP101GA,支持 10/100 Mbps MII/RMII/TP/Fiber 快速以太网收发器 |
    | 开发工具支持 | CMSIS-DAP USB 编程器,支持拖放编程 |
    | 输入输出接口 | USB Mini-B Type 接口,Slim Size RJ45(带变压器),MicroSD 卡槽 |
    | 供电方式 | 通过 USB 或外部 5V 电源供电 |

    产品特点和优势


    WIZwiki-W7500 提供了以下显著特点和优势:
    - 高性能硬件:搭载 ARM Cortex-M0 内核,处理速度快且功耗低。
    - 便捷开发:支持 CMSIS-DAP 和 ISP 编程模式,简化固件更新流程。
    - 生态友好:兼容 Arduino 生态系统,方便使用现有库和代码资源。
    - 多功能集成:集成了多种通信协议和支持的硬件接口,减少外围电路设计复杂度。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:利用 WIZwiki-W7500 构建智能灯控、温湿度传感器等设备,通过 Wi-Fi 实现远程控制。
    2. 工业监控系统:部署多个节点组成的传感器网络,实时采集数据并通过以太网上传至云端服务器。
    使用建议
    - 在进行硬件调试时,确保正确配置跳线开关(RESET 和 BOOT)的位置。
    - 针对不同应用场景选择合适的外围设备,并根据需求调整默认配置文件。
    - 定期检查固件版本,及时升级到最新稳定版以获得更好的性能和安全性保障。

    兼容性和支持


    WIZwiki-W7500 可与标准 Arduino 扩展板完全兼容,因此可以充分利用已有的 Arduino 社区资源。同时,WIZnet 提供了详尽的技术文档和在线论坛(如 WizWiki 论坛),为用户提供持续的技术支持和服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法识别开发板 | 检查 USB 连接是否正常,尝试更换端口或电脑重新插拔 |
    | 下载程序失败 | 确认编译器设置无误,检查所用 IDE 是否支持 CMSIS-DAP |
    | 程序运行不稳定 | 减少不必要的外部干扰,降低输入电压波动范围 |

    总结和推荐


    总体而言,WIZwiki-W7500 是一款功能强大且易于使用的物联网开发平台。其强大的硬件配置、简便的操作方式以及良好的兼容性使其成为初学者和专业人士的理想选择。无论是用于学习还是专业开发,这款产品都表现出色。强烈推荐给需要快速启动物联网项目的工程师和技术爱好者们。

WIZWIKI-W7500参数

参数
接口类型 I2C,SPI,UART,USB
外设 -
程序存储器类型 FLASH
速度 -
I/O电压 -
RAM大小 48KB
主要属性 -
Flash大小 -
最大工作供电电压 -
最大时钟频率 48MHz
核心处理器 ARM® Cortex®-M0
内核数 -
最小工作供电电压 -
安装方式 固定安装
零件状态 在售
包装方式 盒装

WIZWIKI-W7500厂商介绍

WIZnet是一家韩国公司,专注于提供网络通信解决方案,特别是嵌入式网络模块和网络处理器。公司的主要产品包括W5500、W5100、W7500等系列的以太网控制器和WIZ820io、WIZnet IoT模块等物联网解决方案。

WIZnet的产品主要分为以下几类:
1. 以太网控制器:提供网络通信功能,适用于需要网络连接的各种嵌入式系统。
2. 物联网模块:集成了网络通信和传感器接口,适用于物联网设备。
3. 网络处理器:提供更高级的网络功能,如路由、NAT等。

WIZnet的产品广泛应用于智能家居、工业自动化、医疗设备、安防监控等领域。其优势在于:
1. 易于集成:提供丰富的开发工具和库,方便开发者快速开发。
2. 性能稳定:产品经过严格测试,确保在各种环境下都能稳定工作。
3. 技术支持:提供专业的技术支持,帮助客户解决开发中遇到的问题。

WIZWIKI-W7500数据手册

厂牌 PDF简要描述 下载
WIZNET 应用处理器与片上系统(SOC) WIZNET WIZWIKI-W7500 WIZWIKI-W7500数据手册

WIZWIKI-W7500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.89 ¥ 277.9205
10+ $ 32.2812 ¥ 272.7761
25+ $ 31.7412 ¥ 268.2131
100+ $ 30.8385 ¥ 260.5853
250+ $ 30.807 ¥ 260.3192
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 277.92
