J1B1211CCD

厂牌: WIZNET
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 12 Terminal 1 Port
供应商型号: 1278-1052-ND
供应商: Digi-Key
标准整包数: 1

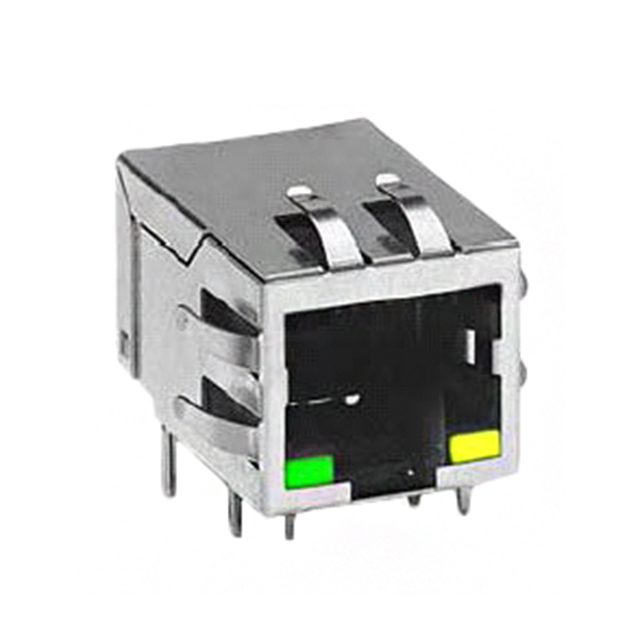

WIZNET 模块化连接器 - 磁性插孔 J1B1211CCD

J1B1211CCD概述

    Cetus International Ltd. 单口RJ45连接器模块技术手册

    产品简介


    本手册介绍了Cetus International Ltd.的单口RJ45连接器模块(型号:J1B1211CCD)。该模块专为快速以太网(10/100 Base-TX)设计,适用于CAT 5和CAT 6及更高级别的非屏蔽双绞线(UTP)。此产品符合IEEE 802.3标准,确保在100Mbps网络传输中的稳定性和可靠性。

    技术参数


    - 插入损耗:≤1.0 dB(全频段内)
    - 回波损耗:≥14 dB(1-30 MHz),≥12 dB(30-80 MHz)
    - 串扰:≥-30 dB(1-100 MHz)
    - 共模抑制比:≥-30 dB(1-100 MHz)
    - 绝缘耐压:≥1500 Vrms(持续60秒)
    - 额定寿命:≥750次插拔循环
    - 接触力:≥5磅(2.268千克)
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-20℃至+125℃
    - 材料合规性:RoHS 和 UL94-V0认证

    产品特点和优势


    - 高可靠性和稳定性:符合IEEE 802.3标准,确保网络传输的稳定性和抗干扰能力。
    - 环保材料:所有材料均符合RoHS和UL94-V0标准,绿色环保,安全可靠。
    - 优秀的物理性能:额定寿命超过750次插拔循环,耐久性强。
    - 宽温适应性:可在极端环境下稳定工作,适用范围广。

    应用案例和使用建议


    应用案例:该连接器广泛应用于局域网(LAN)、家庭网络和工业自动化等领域,尤其适合需要高速数据传输的场景。
    使用建议:
    - 确保正确安装和接线,避免不当操作导致性能下降。
    - 定期检查连接器的状态,确保长期稳定运行。
    - 注意环境温度,避免过高或过低的温度对连接器造成损害。

    兼容性和支持


    该连接器模块与主流的RJ45接口设备完全兼容,方便集成到现有的网络架构中。厂商提供全面的技术支持和服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - Q1:如何确认连接器是否正确安装?
    A1:检查连接器与插座的配合度,确认没有松动或接触不良的情况。

    - Q2:连接器出现接触不良怎么办?
    A2:检查接触点是否有灰尘或杂质,必要时可进行清洁处理。

    - Q3:如何应对高温环境下的热应力?
    A3:确保设备工作环境温度不超过连接器的工作温度范围,定期进行温度监控和散热处理。

    总结和推荐


    综上所述,Cetus International Ltd.的单口RJ45连接器模块是一款高性能、高可靠性的产品,具有广泛的适用性和良好的市场竞争力。建议在需要高速、稳定的网络连接环境中使用该产品。对于追求高效能和环保解决方案的应用场景,这款连接器无疑是理想的选择。

J1B1211CCD参数

参数
长*宽*高 16mm(长度)*21.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

J1B1211CCD厂商介绍

WIZnet是一家韩国公司,专注于提供网络通信解决方案,特别是嵌入式网络模块和网络处理器。公司的主要产品包括W5500、W5100、W7500等系列的以太网控制器和WIZ820io、WIZnet IoT模块等物联网解决方案。

WIZnet的产品主要分为以下几类:
1. 以太网控制器:提供网络通信功能,适用于需要网络连接的各种嵌入式系统。
2. 物联网模块:集成了网络通信和传感器接口,适用于物联网设备。
3. 网络处理器:提供更高级的网络功能,如路由、NAT等。

WIZnet的产品广泛应用于智能家居、工业自动化、医疗设备、安防监控等领域。其优势在于:
1. 易于集成:提供丰富的开发工具和库,方便开发者快速开发。
2. 性能稳定:产品经过严格测试,确保在各种环境下都能稳定工作。
3. 技术支持:提供专业的技术支持,帮助客户解决开发中遇到的问题。

J1B1211CCD数据手册

厂牌 PDF简要描述 下载
WIZNET 模块化连接器 - 磁性插孔 WIZNET J1B1211CCD J1B1211CCD数据手册

J1B1211CCD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.036 ¥ 24.0926
10+ $ 2.5844 ¥ 21.8385
25+ $ 2.3566 ¥ 19.5307
50+ $ 2.3019 ¥ 19.0773
100+ $ 2.1923 ¥ 18.1689
250+ $ 1.9183 ¥ 15.8976
500+ $ 1.8635 ¥ 15.4435
1000+ $ 1.6765 ¥ 13.8938
库存: 2397
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.09
