首页  >  产品百科  >  864B509

864B509

产品分类: 同轴连接器(RF)
产品描述: 插孔,母形插口 1 500MHz 银色 螺纹 焊接 支架安装,焊接安装,螺纹安装,通孔安装
供应商型号: F-864B509
供应商: 海外现货
标准整包数: 100

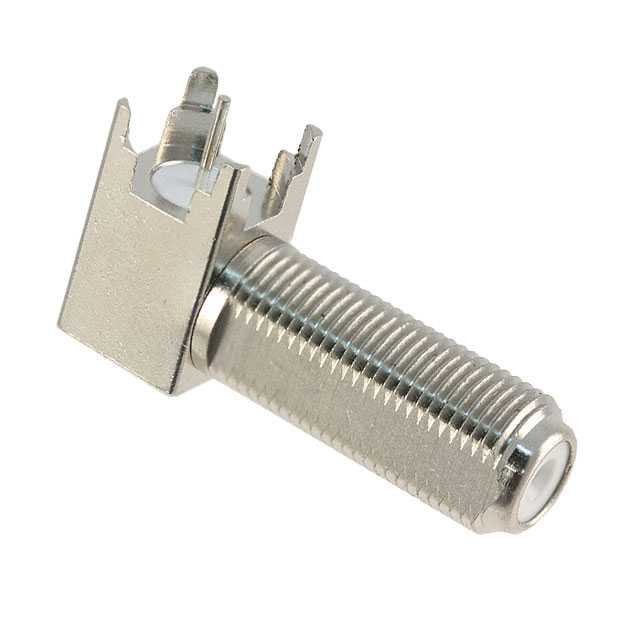

WINCHESTER INTERCONNECT 同轴连接器(RF) 864B509

864B509概述

    文章标题:F型连接器的技术手册详解

    1. 产品简介


    F型连接器是一种广泛应用于电视信号传输领域的非恒定阻抗射频同轴连接器。这类连接器以其经济实惠和适用范围广的特点,成为消费类电子产品如CATV(有线电视)、MATV(主干天线电视)和CCTV(闭路电视)系统的重要组成部分。F型连接器适用于500伏以下电压,并支持从低频到500MHz的工作频率范围。其设计简单,易于安装和维护,同时提供了多种电缆适配型号以满足不同的需求。

    2. 技术参数


    以下是F型连接器的主要技术规格:
    | 类别 | 详细说明 |

    | 材料 | - 连接器主体及零件:黄铜
    - 插针:黄铜
    - 绝缘体:聚丙烯
    - 镀层:镍
    - 法兰:退火铜 |
    | 电气要求 | - 阻抗:非恒定
    - 频率范围:0至500MHz(部分型号可支持高达3GHz)
    - 最大VSWR:1.5
    - 工作电压(海平面):500Vrms
    - 绝缘电阻:≥5000兆欧
    - 接触电阻:≤3毫欧
    - 测试电压:1000Vrms |
    | 机械与环境要求 | - 耐用性:500次插拔
    - 冲击强度:30G
    - 电缆保持力:≥40磅
    - 温度范围:-40℃至+65℃
    - 湿气测试:连续测试 |

    3. 产品特点和优势


    F型连接器的主要特点是其经济性和通用性。它们采用简单的两件式或三件式设计,可以快速安装且支持多种安装方式(如螺丝旋紧、推入式和压接)。此外,Bomar公司推出的Push-EZ™系列产品通过其独特的LIFT®技术实现了无需工具即可轻松安装的优势,进一步提升了用户体验。相比传统连接器,这些特点显著降低了操作难度,提高了生产效率,尤其适合大批量生产和消费者自行安装场景。

    4. 应用案例和使用建议


    F型连接器被广泛用于家庭娱乐系统、卫星电视接收器和网络布线等领域。例如,在有线电视信号传输中,F型连接器能够提供稳定的高频信号连接,确保高清画质和无干扰的视听体验。在使用过程中,建议遵循以下几点以获得最佳效果:
    - 在连接前检查电缆是否清洁并去除氧化层;
    - 确保螺纹接口完全拧紧以减少接触电阻;
    - 定期检查连接部位是否松动或老化。
    对于需要高频性能的应用场合,推荐使用高精度型号如861V509ER6(支持高达3GHz),从而避免信号损耗问题。

    5. 兼容性和支持


    F型连接器支持多种标准接口,如BNC、TNC以及其他风格的转接头,可方便地与其他设备进行互连。厂商还提供了全面的技术支持服务,包括电话(973-347-4040)和传真咨询(973-347-2111)。此外,所有产品均符合RoHS环保标准,确保对环境友好。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后信号质量下降 | 确认螺纹连接是否拧紧,更换新的密封圈 |
    | 无法牢固固定电缆 | 检查电缆剥皮长度,重新安装 |
    | 连接器过热 | 减少负载电流或检查散热设计 |

    7. 总结和推荐


    综上所述,F型连接器凭借其低成本、易安装和广泛的兼容性,成为众多应用场合的理想选择。特别是Bomar公司推出的Push-EZ™系列产品,通过创新的LIFT®技术极大简化了安装流程,为用户带来了极佳的操作体验。因此,强烈推荐在有线电视、安防监控等项目中优先考虑选用F型连接器。
    如果您的项目对信号稳定性要求较高,或者需要应对极端工作环境,则可以结合具体需求挑选更高级别的型号,例如支持更高频率或特殊环境下的连接器。总体而言,F型连接器是一款兼具性价比和技术优势的产品,值得信赖。

864B509参数

参数
外壳颜色 银色
最大频率 500MHz
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 插孔,母形插口
阻抗 -
安装方式 支架安装,焊接安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售

864B509厂商介绍

Winchester Interconnect是一家专注于高性能互连解决方案的公司,其产品广泛应用于各种高科技领域,包括****、**、医疗设备、工业控制和电信等。公司的主要产品分类包括:

1. 电缆组件:提供定制化的电缆组件,满足客户对于长度、材料和性能的特定需求。
2. 连接器:生产各种类型的连接器,包括射频、同轴和高速数据连接器,以适应不同的应用环境。
3. 微波组件:设计和制造微波组件,用于高性能通信和**系统。
4. 定制解决方案:根据客户的具体应用需求,提供定制化的互连解决方案。

Winchester Interconnect的优势在于:

- 技术领先:公司不断投资于研发,以保持技术领先优势。
- 质量控制:严格的质量控制流程确保产品的可靠性和一致性。
- 定制服务:能够根据客户需求提供定制化的产品和服务。
- 快速响应:快速响应市场变化和客户需求,提供及时的技术支持和解决方案。

通过这些优势,Winchester Interconnect能够为客户提供高质量的互连产品,满足他们在严苛环境下的性能要求。

864B509数据手册

厂牌 PDF简要描述 下载
WINCHESTER INTERCONNECT 同轴连接器(RF) WINCHESTER INTERCONNECT 864B509 864B509数据手册

864B509封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.4461 ¥ 20.7183
200+ $ 2.4242 ¥ 20.5333
300+ $ 2.4024 ¥ 20.3483
库存: 645
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2071.83
