首页  >  产品百科  >  W27C512-45Z

W27C512-45Z

厂牌: WINBOND/台湾华邦
产品描述: 512Kbit 4.75V~5.25V,11.75V~12.25V 64Kx8 4.75V 30mA 5.25V Parallel PDIP-28 通孔安装
供应商型号: W27C512-45Z-ND
供应商: Digi-Key
标准整包数: 1

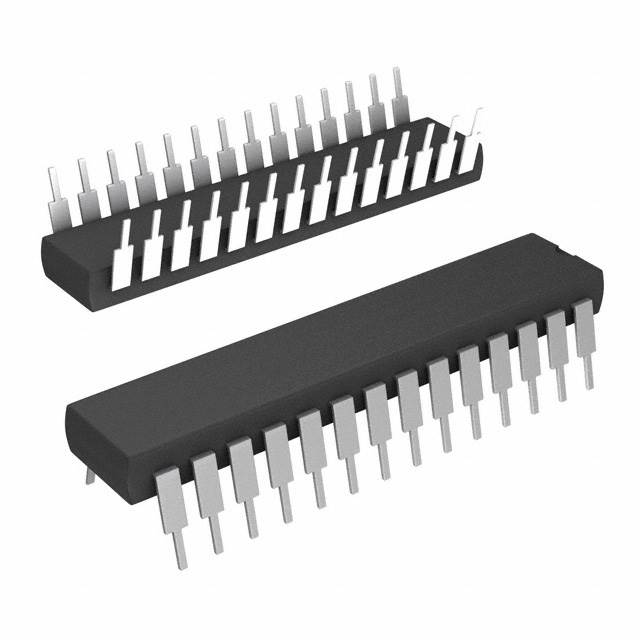

WINBOND/台湾华邦 可擦除编程只读存储器(EPROM) W27C512-45Z

W27C512-45Z概述

    W27C512 64K × 8 Electrically Erasable EPROM

    1. 产品简介


    产品类型:
    W27C512是一款高速、低功耗的电可擦除和可编程只读存储器(EEPROM),其组织形式为65536 × 8位,运行时只需单一5伏电源供电。
    主要功能:
    - 高速访问时间:最大45/70/90/120纳秒
    - 读操作电流:最大30毫安
    - 擦除/编程操作电流:最大30毫安
    - 待机电流:最大1毫安
    - 单5V电源供电
    - +14V擦除/+12V编程电压
    - 完全静态操作
    - 输入输出直接兼容TTL/CMOS
    - 三态输出
    应用领域:
    适用于需要快速读取速度、低功耗和高可靠性的系统,如工业控制、通信设备、计算机外围设备等。

    2. 技术参数


    芯片擦除和编程参数:
    - 擦除时间:最大100毫秒
    - 编程脉冲宽度:95-105微秒
    - 擦除脉冲宽度:95-105毫秒
    - 数据设置时间:2微秒
    - 地址访问时间:最大250纳秒
    直流特性:
    - 输入负载电流:±10微安
    - 输出低电平电压(验证):0.45伏
    - 输出高电平电压(验证):2.4伏
    - 擦除电压(VPE):13.75-14.25伏
    - 编程电压(VPP):11.75-12.25伏
    交流特性:
    - 读周期时间:45-120纳秒
    - 地址访问时间:45-120纳秒
    - 输出使能访问时间:20-55纳秒
    - 输出高阻抗时间:30纳秒

    3. 产品特点和优势


    产品优势:
    - 高可靠性: 无需紫外线照射即可进行电气擦除和编程,极大提升了便利性。
    - 高速度: 最大读取速度可达45纳秒,适合对速度要求高的应用。
    - 低功耗: 在待机模式下仅消耗1毫安电流,非常适合电池供电的应用。
    - 兼容性强: 直接兼容TTL/CMOS接口,确保与多种控制器和处理器的无缝连接。
    - 智能编程算法: 提供智能编程和擦除算法,确保数据的一致性和完整性。

    4. 应用案例和使用建议


    应用案例:
    W27C512广泛应用于工业控制系统、通信设备和计算机外围设备等领域,特别是在需要快速数据读取和写入的应用场合。
    使用建议:
    - 确保在进行编程和擦除操作时提供正确的电压。
    - 使用合适的去耦电容以减少瞬态电压峰值。
    - 在设计电路时考虑电源线的电流和电压稳定性,以防止电压波动导致的数据错误。

    5. 兼容性和支持


    兼容性:
    W27C512提供两种封装形式:28针DIP和32针PLCC,方便用户根据具体需求选择合适的封装。此外,其输入输出兼容TTL/CMOS,可以方便地与大多数微处理器和控制器连接。
    厂商支持:
    制造商提供了详细的文档和技术支持,帮助用户正确安装和使用该产品。同时,对于可能出现的问题,也有相应的解决方案。

    6. 常见问题与解决方案


    问题1:如何正确设置编程电压?
    解决方案:
    将VPP设置为12V,VCC设置为5V,确保所有地址引脚和输入引脚都处于正确的状态,然后通过低脉冲触发CE开始编程。
    问题2:如何验证擦除操作?
    解决方案:
    在完成擦除操作后,使用一个简单的程序来检查所有单元是否都被成功擦除为“1”。确保VCC为3.75V,CE为低电平,OE/VPP为低电平时,输出数据为“1”。

    7. 总结和推荐


    总结:
    W27C512是一款功能强大且高效的EEPROM,具有高可靠性、高速度和低功耗等特点。它在工业和消费电子领域有着广泛的应用前景。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐W27C512作为需要高性能EEPROM的项目首选。同时,确保正确配置相关硬件和软件以发挥其最佳性能。

W27C512-45Z参数

参数
最大工作供电电压 5.25V
接口类型 Parallel
数据总线宽度 -
组织 64Kx8
最小工作供电电压 4.75V
最大供电电流 30mA
最大时钟频率 -
编程电压 4.75V~5.25V,11.75V~12.25V
存储容量 512Kbit
通用封装 PDIP-28
安装方式 通孔安装
零件状态 停产
包装方式 管装

W27C512-45Z数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 可擦除编程只读存储器(EPROM) WINBOND/台湾华邦 W27C512-45Z W27C512-45Z数据手册

W27C512-45Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
