AT25256B-SSPDGV-T

产品描述: 32KX8 2.5V 5.5V 5MHz SPI 8bit SOIC-8 贴片安装,黏合安装 4.9mm*3.9mm*1.75mm
供应商型号: AT25256B-SSPDGV-T
供应商: 国内现货
标准整包数: 4000

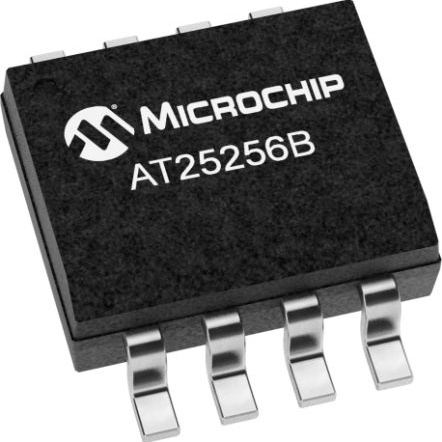

MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT25256B-SSPDGV-T

AT25256B-SSPDGV-T概述


    产品简介


    产品名称:Atmel AT25128B/256B EEPROM
    产品类型:串行电可擦除可编程只读存储器(Serial Electrically Erasable Programmable Read-Only Memory, EEPROM)
    主要功能:
    - 提供131,072/262,144位的存储空间,组织为16,384/32,768字节(每个字节8位)
    - 支持SPI通信协议,兼容SPI模式0和模式3
    - 具备低电压、中电压和高电压操作能力,适用于多种汽车应用
    - 块写保护功能,可以保护整个数组、半数组或四分之一数组
    - 自定时写周期,最长5毫秒
    - 高可靠性,支持1,000,000次写入循环和100年的数据保留
    应用领域:
    - 广泛应用于汽车电子系统中,特别是需要低功耗和低电压操作的场合

    技术参数


    工作条件:
    - 电源电压范围:Grade 1 (2.5V至5.5V),Grade 2和3 (1.7V至5.5V)
    - 工作温度范围:Grade 1 (-40°C至125°C),Grade 2 (-40°C至105°C),Grade 3 (-40°C至85°C)
    电气特性:
    - 最大时钟频率:5MHz
    - DC特性:输入输出电压范围为-0.6VCC到+7.0VCC,最大工作电压为6.25V
    - 输出电流:5.0mA
    - 输入泄漏电流:±3μA
    - 站待电流:2.0至13μA(根据供电电压变化)
    AC特性:
    - SCK时钟频率:1.7至5.5MHz
    - 输入上升时间:≤2μs
    - 输入下降时间:≤2μs
    - 写周期时间:5ms

    产品特点和优势


    - 串行通信接口:支持SPI模式0和模式3,具备低功耗、宽工作电压范围及广温度范围的操作特性
    - 块写保护:通过编程状态寄存器,可以保护四分之一、二分之一或全部数组,确保数据安全
    - 高可靠性:经过1,000,000次写入循环和长达100年的数据保留测试,适合严苛环境应用
    - 多封装选择:提供8-lead JEDEC SOIC、8-lead TSSOP和8-pad UDFN三种封装形式,方便集成

    应用案例和使用建议


    应用案例:
    - 汽车电子系统中的非易失性数据存储
    - 车载娱乐系统中存储配置信息
    使用建议:
    - 在设计汽车电子系统时,应考虑系统的供电范围和工作温度范围,确保与AT25128B/256B的工作条件匹配
    - 使用块写保护功能来保护关键数据区域,防止误写
    - 在实际应用中,要合理安排数据写入和读取的时间,避免在写入过程中突然断电导致的数据损坏

    兼容性和支持


    兼容性:
    - 与微控制器直接对接,支持SPI通信协议,广泛兼容于6805和68HC11系列微控制器
    支持和维护:
    - 获得Atmel官方的技术支持和产品文档
    - 可以联系销售部门获取更多关于Grade 2型号的信息

    常见问题与解决方案


    1. 问题:如何启用块写保护?
    - 解决方案:通过发送WRSR指令并设置BP0和BP1位来启用特定块的写保护
    2. 问题:写入操作时,出现写入失败的情况怎么办?
    - 解决方案:首先确认芯片已经通过WREN指令启用写操作,检查供电电压是否在工作范围内,并且地址未被保护
    3. 问题:如何读取状态寄存器?
    - 解决方案:发送RDSR指令,读取状态寄存器的内容来确定设备的状态

    总结和推荐


    综合评估:
    - Atmel AT25128B/256B是一款专为汽车电子应用设计的高性能串行EEPROM,具有高可靠性、宽工作温度范围和低功耗的特点
    - 该产品提供了多种封装选择,便于集成到不同的应用中
    - 由于其出色的可靠性和广泛的应用范围,强烈推荐在汽车电子系统及其他对数据安全要求高的环境中使用
    综上所述,Atmel AT25128B/256B EEPROM凭借其卓越的性能和广泛的适用性,在市场上具有很强的竞争力,非常适合作为汽车电子系统的核心存储组件。

AT25256B-SSPDGV-T参数

参数
数据总线宽度 8bit
组织 32KX8
接口类型 SPI
编程电压 -
最小工作供电电压 2.5V
最大工作供电电压 5.5V
最大时钟频率 5MHz
存储容量 -
最大供电电流 -
长*宽*高 4.9mm*3.9mm*1.75mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AT25256B-SSPDGV-T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT25256B-SSPDGV-T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT25256B-SSPDGV-T AT25256B-SSPDGV-T数据手册

AT25256B-SSPDGV-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 10.0182
8000+ ¥ 9.7635
12000+ ¥ 9.339
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 40072.8
