AT27C010-45JC

产品描述: 1MB 13V 128 k x 8 4.5V 25mA 5.5V Parallel PLCC-32 贴片安装
供应商型号: AT27C010-45JC-ND
供应商: Digi-Key
标准整包数: 1

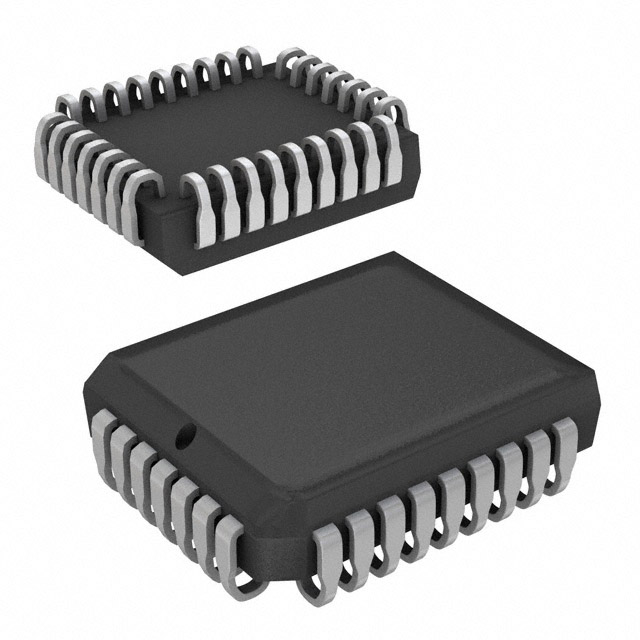

MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) AT27C010-45JC

AT27C010-45JC概述


    产品简介


    AT27C010(L) 是一款低功耗、高性能的一次编程只读存储器(OTP EPROM),具有1,048,576位(128K x 8位)的存储容量。该器件只需一个+5V电源即可正常运行,并且具备非常快的读取访问时间,仅为45纳秒。此外,AT27C010(L) 支持多种封装形式,包括32引脚塑料J型引线芯片载体(PLCC)、32引脚0.6英寸宽塑料双列直插式封装(PDIP)和32引脚薄型小外形封装(TSOP)。这款器件适用于商业、工业和汽车温度范围的应用。

    技术参数


    - 读取访问时间:45 ns
    - 最大功耗电流:
    - 活动模式:25 mA(AT27C010L)
    - 站立模式:100 µA(典型值)
    - 输入输出:兼容CMOS和TTL电平
    - 工作电压范围:+5V ± 10%
    - 可靠性特征:
    - 静电放电保护:2000V
    - 锁存电流:200 mA
    - 编程算法:快速编程算法,典型编程时间为100 µs/字节
    - 存储容量:128K x 8位
    - 封装类型:32引脚 PLCC, 32引脚 PDIP, 32引脚 TSOP

    产品特点和优势


    - 高速读取:45纳秒的快速读取时间确保高效率的系统操作。
    - 低功耗:低功耗模式显著降低了静态电流消耗,提高系统整体能效。
    - 高可靠性:2000V ESD保护和200mA锁存电流免疫力保证了长期稳定性和可靠性。
    - 兼容性强:CMOS和TTL电平兼容性使得AT27C010(L) 能够轻松集成到不同类型的电路设计中。
    - 灵活的封装选择:提供PLCC、PDIP和TSOP三种封装形式,以适应不同的安装需求。

    应用案例和使用建议


    AT27C010(L) 适用于需要高可靠性和低功耗的嵌入式系统。例如,在工业自动化控制系统中,这种器件可以作为核心控制器的一部分,用于存储程序代码或配置数据。以下是一些使用建议:
    - 系统设计:确保使用高频陶瓷电容(0.1 µF)和电解电容(4.7 µF)来稳定供电电压,以减少瞬态电压的影响。
    - 温度范围选择:根据具体应用环境选择合适的温度范围型号(商业、工业或汽车级)。
    - 系统考虑:在切换活动和站立试状态时注意可能产生的瞬态电压,通过合理布局电容来避免超出数据表限制。

    兼容性和支持


    - 兼容性:AT27C010(L) 与市面上大多数标准CMOS和TTL电路兼容。
    - 技术支持:Atmel公司提供了详尽的技术文档和支持,包括数据表、编程指南和故障排除手册,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:系统在编程时出现电压波动。
    - 解决方案:增加一个0.1 µF的陶瓷电容跨接于VPP和GND之间,抑制瞬态电压波动。
    2. 问题:芯片在高负载情况下出现过热。
    - 解决方案:确保系统中有足够的散热措施,如增加散热片或风扇,并注意保持适当的系统设计以减少热量积累。
    3. 问题:芯片读取速度不满足预期。
    - 解决方案:检查系统的时钟信号和地址信号是否正确,确保所有连接线和接口稳定无误。

    总结和推荐


    AT27C010(L) 作为一款面向现代嵌入式系统的低功耗、高性能OTP EPROM,具备优异的性能表现和广泛的适用性。无论是对于工业控制还是汽车应用,它都能提供可靠的存储解决方案。我们强烈推荐此款产品用于需要高可靠性和低功耗特性的应用场景。

AT27C010-45JC参数

参数
存储容量 1MB
数据总线宽度 -
编程电压 13V
最小工作供电电压 4.5V
接口类型 Parallel
最大工作供电电压 5.5V
组织 128 k x 8
最大时钟频率 -
最大供电电流 25mA
通用封装 PLCC-32
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装,管装

AT27C010-45JC厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT27C010-45JC数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可擦除编程只读存储器(EPROM) MICROCHIP TECHNOLOGY AT27C010-45JC AT27C010-45JC数据手册

AT27C010-45JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
