9019430000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 9019430000
供应商: Master
标准整包数: 500

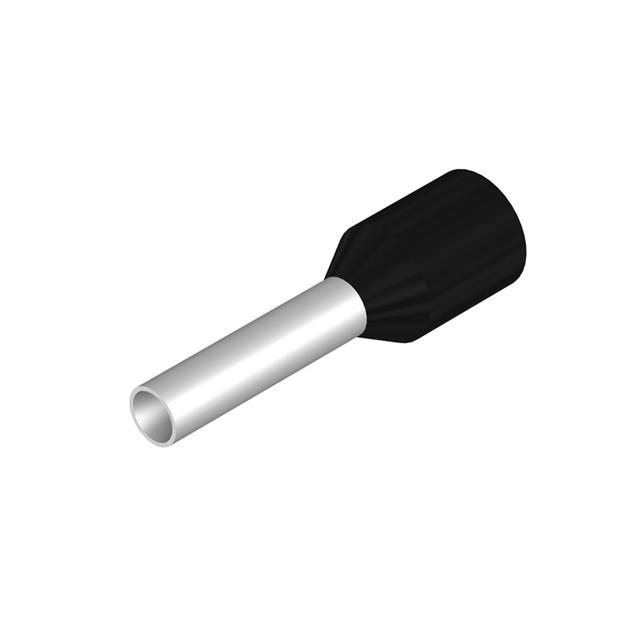

WEIDMüLLER 接线座- 配件 - 导线金属环 9019430000

9019430000概述

    电子端子套管技术手册:H1.5/14D SW SV

    1. 产品简介


    H1.5/14D SW SV 是一款专为电气连接设计的高性能端子套管。主要应用于需要稳固连接导线的应用场景中,如工业自动化系统、配电箱、控制柜等。该产品能够有效地保护导线末端,避免因振动或外部因素导致的导线损坏,同时保证良好的电气接触。

    2. 技术参数


    - 尺寸:
    - 长度:14 mm
    - 宽度:4 mm
    - 高度:4 mm
    - 导线额定截面积:1.5 mm²
    - AWG规格:16
    - 总长度(L1):14 mm
    - 接触面长度(L2):8 mm
    - 接触面直径(D1):1.7 mm
    - 套管直径(D2):3.5 mm
    - 金属套管厚度(S1):0.15 mm
    - 塑料套管厚度(S2):0.25 mm

    3. 产品特点和优势


    H1.5/14D SW SV 端子套管的主要优势在于其出色的机械稳定性和优异的电气性能。塑料套管的加入不仅提高了产品的耐腐蚀性,还增强了其绝缘效果。此外,其黑色DIN标识使其易于识别和管理,从而提高了生产效率。该产品特别适用于需要长时间稳定工作的环境中,确保导线连接的安全可靠。

    4. 应用案例和使用建议


    应用案例
    H1.5/14D SW SV 端子套管常用于工业自动化系统的电缆连接,尤其是在恶劣的工作环境下。它能有效防止由于机械震动引起的导线松动,同时提供良好的电流传导能力。
    使用建议
    - 在安装前,确保导线清洁无损,以便与端子套管更好地贴合。
    - 尽量选择同批次的产品进行安装,以保证整体的均匀性和一致性。
    - 定期检查端子套管的连接情况,确保长期可靠的使用。

    5. 兼容性和支持


    H1.5/14D SW SV 端子套管可与其他品牌的标准电缆配套使用,具有良好的兼容性。制造商提供了全面的技术支持和售后服务,包括产品咨询、故障诊断及维修服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题:端子套管安装后接触不良。
    - 解决方案:检查导线是否清洁,确保导线插入至套管底部;如果仍然存在接触不良的情况,建议更换新的端子套管。

    - 问题:端子套管在高温环境下出现变形。
    - 解决方案:确认所使用的环境温度是否超出了产品的工作范围(通常为-20°C至+120°C)。如超出范围,考虑使用耐高温的型号。

    7. 总结和推荐


    H1.5/14D SW SV 端子套管凭借其卓越的机械稳定性和电气性能,在各种工业应用场景中表现出色。无论是从使用寿命还是安装便捷性来看,该产品都是值得信赖的选择。建议在工业自动化系统和配电箱等关键领域中广泛采用。

9019430000参数

参数
零件状态 在售
包装方式 散装

9019430000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9019430000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9019430000 9019430000数据手册

9019430000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0504 ¥ 0.4266
5000+ $ 0.0457 ¥ 0.3797
10000+ $ 0.045 ¥ 0.3743
25000+ $ 0.042 ¥ 0.3421
50000+ $ 0.0401 ¥ 0.3283
100000+ $ 0.0396 ¥ 0.324
150000+ $ 0.0389 ¥ 0.3188
250000+ $ 0.0389 ¥ 0.3188
库存: 13935
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 213.3
