1200164

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2817773
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 接线座- 配件 - 导线金属环 1200164

1200164概述

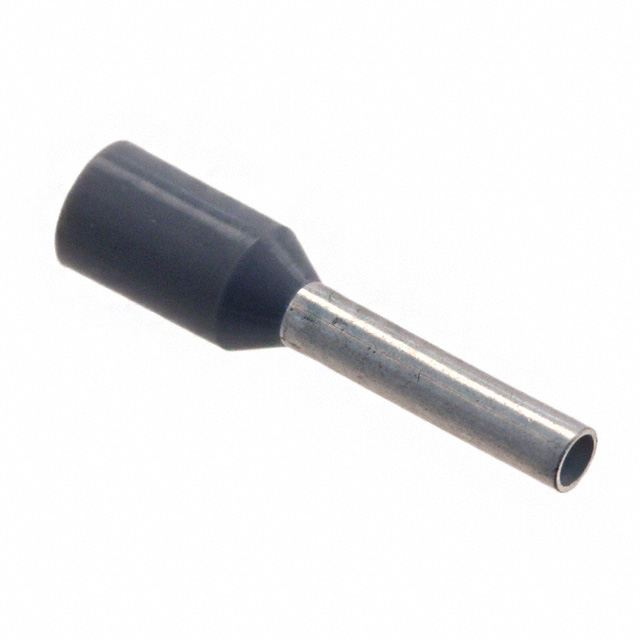

    产品介绍:2.5-8 GY S1 铜端子



    产品简介



    2.5-8 GY S1 是一款铜材质的电缆端子,适用于需要可靠连接的应用场合。它符合 DIN 46228-4 标准,并且采用了颜色编码塑料护套以方便识别。这款端子特别设计用于与 CRIMPFOX 4 in 1 压接工具配合使用,确保高效的加工和安装。它的主要功能是提供可靠的机械和电气连接,从而保证系统运行的稳定性和安全性。


    技术参数



    - 导体类别: 绞合导线,类 2, 5, 6 / B, C, K, M
    - 最大导体横截面积: 2.5 mm²(柔性导体)
    - AWG 最大值: 14
    - 剥线长度: 11 mm
    - 套管长度: 8 mm
    - 最大剥线长度: 11 mm
    - 端子直径: 2.3 mm
    - 套管壁厚: 0.15 mm
    - 绝缘护套厚度: 0.3 mm
    - 绝缘护套内径: 4.2 mm
    - 材料: CU-DHP
    - 涂层: 锡镀层(电镀)
    - 颜色: 灰色 (RAL 7042)
    - 可燃性等级: UL 94 HB
    - 永久温度范围: -40 °C 至 105 °C(无负载时)
    - 动态负载下的温度范围: 0 °C
    - 短期温度范围: 120 °C


    产品特点和优势



    - 标准合规性: 符合 DIN 46228-4 标准和 UL 认证,确保其在各应用中的可靠性。
    - 耐高温性: 能够承受高达 120 °C 的短期温度,保证在恶劣环境下的稳定性能。
    - 颜色编码: 颜色编码塑料护套便于快速识别和分拣,提高工作效率。
    - 机械强度: 使用高强度材料制造,能够在动态负载下保持良好性能。
    - 环保认证: 满足欧盟 RoHS 和 REACH 要求,无硅酮和卤素成分,环保友好。


    应用案例和使用建议



    应用案例

    - 工业自动化: 在自动化设备中作为导线终端连接,确保稳定的电力传输和信号传递。
    - 通信基础设施: 用于电信基站的连接系统,确保信号的高效传输。
    - 汽车制造: 在复杂的电气系统中作为可靠的连接部件。

    使用建议

    - 压接工具选择: 推荐使用 CRIMPFOX 4 in 1 工具进行压接,确保精准的安装效果。
    - 剥线长度控制: 注意严格按照规定的 11 mm 剥线长度操作,避免过长导致压接不良。
    - 定期检查: 定期检查端子连接处,确保无松动现象,提高系统的可靠性。


    兼容性和支持



    - 兼容性: 该产品可与 CRIMPFOX 4 in 1 压接工具完美兼容,也可与其他适合该尺寸的压接工具搭配使用。
    - 支持和服务: 制造商提供详细的技术文档和在线技术支持,帮助用户更好地了解和使用产品。


    常见问题与解决方案



    | 问题 | 解决方案 |
    | --- | --- |
    | 连接不稳固 | 确保正确选择合适的压接工具,并按照制造商的指南进行操作。 |
    | 剥线长度不准确 | 严格按照规定的剥线长度进行操作,使用适当的工具确保精确度。 |
    | 产品外观损坏 | 检查包装是否有破损,如有问题及时联系制造商更换。 |


    总结和推荐



    综上所述,2.5-8 GY S1 铜端子以其标准合规性、高耐温性、易识别的颜色编码以及环保特性,在各种应用场景中表现出色。对于需要高效可靠连接的系统而言,它是一个理想的选择。我们强烈推荐这款产品,相信它能够为您的项目带来更高的稳定性和可靠性。

1200164参数

参数
14 AWG 2.50mm2
14 AWG 2.50mm2
零件状态 在售
包装方式 散装

1200164厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1200164数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 - 导线金属环 PHOENIX CONTACT 1200164 1200164数据手册

1200164封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.8908
库存: 217
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 189.08
