11121075

产品描述:
供应商型号: 288-1013-ND
供应商: Digi-Key
标准整包数: 1

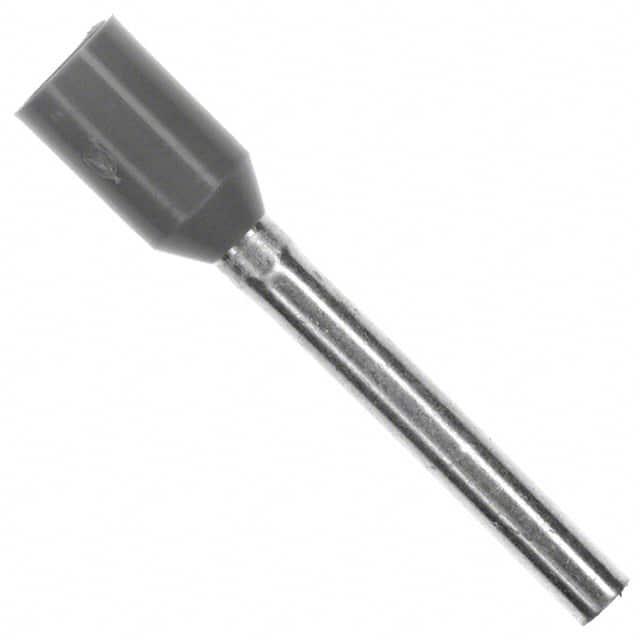

AMERICAN ELECTRICAL 接线座- 配件 - 导线金属环 11121075

11121075概述

    美国电器绝缘端子套管(绝缘导线端子)技术手册

    产品简介


    绝缘导线端子(Insulated Wire Ferrules)是美国电器(American Electrical)生产的一种关键电子元件,主要用于电线和电缆的终端连接。该产品符合DIN 46228标准,并提供多种规格以适应不同的应用需求。绝缘导线端子广泛应用于汽车、家用电器、工业控制设备等多个领域,能够有效防止端部裸露的导线受潮和氧化,确保接头处的稳定性和安全性。

    技术参数


    绝缘导线端子的技术规格如下:
    | 规格 (mm²) | AWG | 颜色代码 | 数量 (个/包) | 尺寸 (mm) |

    | 0.14 | 26-28 | GREY, BROWN, GREY | 500 | 10.5 x 6 x 0.8 x 0.25 x 2 x 0.25 |
    | 0.25 | 24-26 | YELLOW, VIOLET, BLUE | 500 | 10.5 x 6 x 0.8 x 0.25 x 2 x 0.25 |
    | 0.34 | 22-24 | TURQUOISE, PINK, TURQUOISE | 500 | 10.5 x 6 x 0.8 x 0.25 x 2 x 0.25 |
    | 0.5 | 20-24 | WHITE, WHITE, ORANGE | 500 | 11.5 x 6 x 1.1 x 0.15 x 2.5 x 0.25 |
    | 0.75 | 20-22 | GREY, BLUE, WHITE | 500 | 12 x 6 x 1.3 x 0.15 x 2.8 x 0.25 |
    | 1 | 18 | RED, RED, YELLOW | 500 | 12.5 x 6 x 1.5 x 0.15 x 3 x 0.3 |
    | 1.5 | 16 | BLACK, BLACK, RED | 500 | 12.5 x 6 x 1.8 x 0.15 x 3.4 x 0.3 |
    | 2.08 | 14 | YELLOW, YELLOW, YELLOW | 500 | 14.5 x 8 x 2.05 x 0.15 x 3.6 x 0.3 |
    | 2.5 | 14 | BLUE, GREY, BLUE | 500 | 15 x 8 x 2.3 x 0.15 x 4.2 x 0.3 |
    | 4 | 12 | GREY, ORANGE, GREY | 500 | 17.5 x 10 x 2.9 x 0.2 x 4.8 x 0.3 |
    | 6 | 10 | YELLOW, GREEN, BLACK | 100 | 20 x 12 x 3.6 x 0.2 x 6.2 x 0.3 |
    | 10 | 8 | RED, BROWN, IVORY | 100 | 21 x 12 x 4.6 x 0.2 x 7.5 x 0.3 |
    | 16 | 6 | BLUE, WHITE, GREEN | 100 | 23 x 12 x 6 x 0.2 x 8.8 x 0.4 |
    | 25 | 4 | YELLOW, BLACK, BROWN | 50 | 29 x 16 x 7.5 x 0.2 x 11 x 0.5 |
    | 35 | 2 | RED, RED, BEIGE | 50 | 30 x 16 x 8.5 x 0.2 x 12.5 x 0.5 |
    | 50 | 1 | BLUE, BLUE, OLIVE | 50 | 36 x 20 x 10.5 x 0.35 x 15 x 0.6 |
    | 70 (1/0) YELLOW, YELLOW, YELLOW | 25 | 37 x 20 x 12.7 x 0.35 x 16 x 0.6 |
    | 70 (2/0) YELLOW, YELLOW, YELLOW | 25 | 43 x 27 x 12.7 x 0.4 x 16 x 0.6 |
    | 95 (3/0) RED, RED, RED | 25 | 44 x 25 x 14.7 x 0.35 x 18 x 0.6 |
    | 120 (4/0) BLUE, BLUE, BLUE | 25 | 48 x 27 x 16.7 x 0.45 x 21 x 0.7 |
    | 150 (300 MCM) YELLOW, YELLOW, YELLOW | 25 | 58 x 32 x 19.5 x 0.5 x 23 x 1 |

    产品特点和优势


    1. 耐用性强:采用优质材料制造,具备出色的机械强度和耐腐蚀性。
    2. 绝缘保护:具有良好的电气绝缘性能,有效避免端子短路风险。
    3. 安装简便:设计便于安装和拆卸,适合快速连接操作。
    4. 多规格选择:覆盖多种规格和尺寸,满足不同应用场合的需求。
    5. 标准化生产:严格遵循国际标准(如DIN 46228),确保产品质量的一致性。

    应用案例和使用建议


    应用案例
    1. 汽车制造业:用于连接车灯、引擎传感器等部件。
    2. 家用电器:应用于空调、冰箱等设备的内部电路连接。
    3. 工业控制系统:广泛应用于各种机械设备的控制电路中。
    使用建议
    1. 正确选择规格:根据实际需求选择合适的规格,避免因规格不当导致接触不良或机械强度不足。
    2. 规范安装:严格按照安装说明书进行安装,确保端子安装牢固且位置准确。
    3. 定期检查:对已安装的端子进行定期检查和维护,确保长期稳定的电气性能。

    兼容性和支持


    - 兼容性:该产品与市面上常见的电线和电缆完全兼容,可广泛应用于各类电子设备中。
    - 支持:美国电器提供详尽的技术支持和售后服务,确保用户在使用过程中遇到问题时能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:安装过程中端子变形
    - 解决方案:使用专用工具进行压接,确保压接过程均匀一致。

    2. 问题:接头处松动
    - 解决方案:重新安装并检查压接质量,必要时更换新的端子。

    3. 问题:绝缘层损坏
    - 解决方案:更换新的端子,并检查是否有外部损伤,如有则需修复或更换相关部件。

    总结和推荐


    美国电器的绝缘导线端子凭借其优良的质量和广泛的适用范围,在多个行业中得到了广泛应用。产品不仅具备出色的电气性能和机械强度,还提供了丰富的规格选择和可靠的支持服务。总体而言,这是一款值得推荐的高质量电子元件。对于需要高可靠性的电气连接场合,选择美国电器的绝缘导线端子将是一个明智的选择。

11121075参数

参数
长*宽*高 18mm(长度)
零件状态 在售
包装方式 袋装

11121075厂商介绍

American Electrical是一家领先的电气设备制造商,专注于为全球客户提供高质量的电气解决方案。公司主营产品包括:

1. 配电设备:包括开关柜、配电箱、控制柜等,广泛应用于工业、商业和住宅建筑的电力分配和管理。

2. 工业自动化产品:如PLC、传感器、变频器等,服务于制造业、能源和基础设施等领域,提高生产效率和设备性能。

3. 能源管理解决方案:提供智能电网、太阳能逆变器等产品,帮助客户实现能源优化和可持续发展。

4. 照明系统:包括LED灯具、智能照明控制系统等,适用于室内外照明,提高能效和照明质量。

American Electrical的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,为客户提供先进的电气解决方案。

2. 质量保证:严格的质量控制体系,确保产品性能稳定可靠。

3. 定制服务:根据客户需求提供定制化解决方案,满足多样化的应用场景。

4. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。

11121075数据手册

厂牌 PDF简要描述 下载
AMERICAN ELECTRICAL 接线座- 配件 - 导线金属环 AMERICAN ELECTRICAL 11121075 11121075数据手册

11121075封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2185 ¥ 1.8463
10+ $ 0.1679 ¥ 1.4188
25+ $ 0.1504 ¥ 1.271
50+ $ 0.1387 ¥ 1.1719
100+ $ 0.1201 ¥ 1.0148
250+ $ 0.108 ¥ 0.913
500+ $ 0.0999 ¥ 0.8438
1000+ $ 0.089 ¥ 0.7376
2500+ $ 0.0805 ¥ 0.6673
库存: 10796
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.84
直接购买
加入购物车
