9005890000

厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-9005890000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 导线金属环 9005890000

9005890000概述

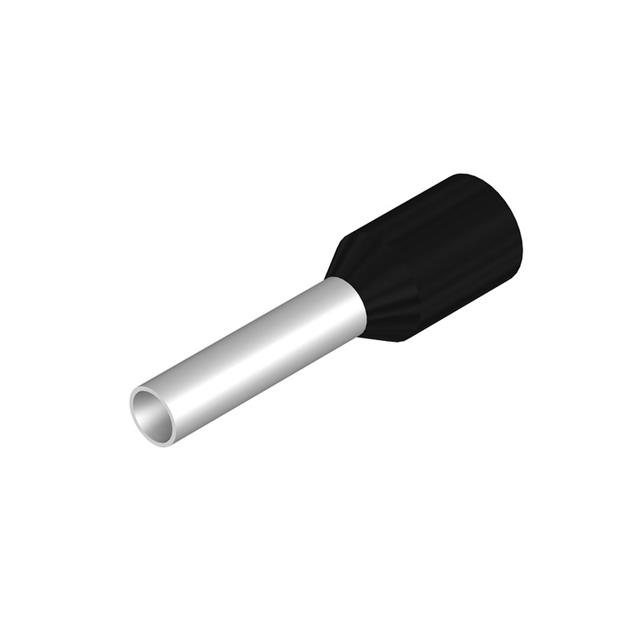

    电子端子套管(带塑料护套)技术手册

    1. 产品简介


    本产品是一种适用于电线连接的电子端子套管,特别设计用于导线横截面积为1.5平方毫米的应用场合。这类套管具备金属套管和塑料护套,能够有效保护电线连接处不受外部环境影响,提高电路系统的可靠性和稳定性。它们广泛应用于工业控制、电力系统、通信设备及各种电气设备的布线工程中。

    2. 技术参数


    - 长度:14毫米
    - 宽度:4毫米
    - 高度:4毫米
    - 导体标称横截面积:1.5平方毫米
    - AWG标准:16
    - 总长(L1):14毫米
    - 接触面长(L2):8毫米
    - 接触面直径(D1):1.7毫米
    - 护套直径(D2):3.2毫米
    - 金属套管厚度(S1):0.15毫米
    - 塑料护套厚度(S2):0.25毫米

    3. 产品特点和优势


    该电子端子套管采用优质的铜合金材料制成金属套管部分,提供优异的导电性能和耐用性。塑料护套采用高强度热塑性材料,确保长期使用不会老化变形。金属套管和塑料护套紧密结合,使套管具有优异的密封性能和抗拉强度。此款产品通过ETIM 2.0、ETIM 3.0、eClass 4.1 和 eClass 5.0认证,符合国际标准。

    4. 应用案例和使用建议


    此类电子端子套管适用于工业自动化、电力传输、通信设备等领域中的线路连接。具体应用实例包括工厂自动化控制系统、电网连接点、通信设备内部布线等。为了保证安装效果最佳,建议在进行接线时先进行剥线处理,并使用合适的工具进行压接,确保套管与导线连接牢固,无虚接或松动现象。

    5. 兼容性和支持


    本产品可与市场上常见的导线端子接头相兼容,适用于多种类型的导线,且在使用过程中无需额外定制。生产厂家Weidmüller提供全面的技术支持服务,包括详细的安装指南和维护说明。如果您在使用过程中遇到任何问题,可以联系技术支持团队获得帮助。

    6. 常见问题与解决方案


    - 问题:套管无法与导线紧密连接?
    解决方法:检查是否按照规范正确剥线和压接。确保剥线长度适中,压接工具力度适中。
    - 问题:使用一段时间后出现脱色或变色?
    解决方法:选择优质材料的产品,避免在高温、高湿环境下长时间暴露。
    - 问题:金属套管和塑料护套分离?
    解决方法:确认安装时金属套管是否已完全插入塑料护套内,并确保安装过程中无强力拉扯或损坏情况。

    7. 总结和推荐


    综合来看,这款电子端子套管凭借其出色的导电性能、优异的密封性和高可靠性,在工业自动化、电力传输和通信设备等领域展现出卓越的应用价值。我们强烈推荐在需要高稳定性和高性能的电路连接中使用此产品。

9005890000参数

参数
零件状态 在售
包装方式 散装

9005890000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9005890000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9005890000 9005890000数据手册

9005890000封装设计

查看详情并下载
Symbol
Footprint
3D Model
