9026070000

厂牌: WEIDMüLLER

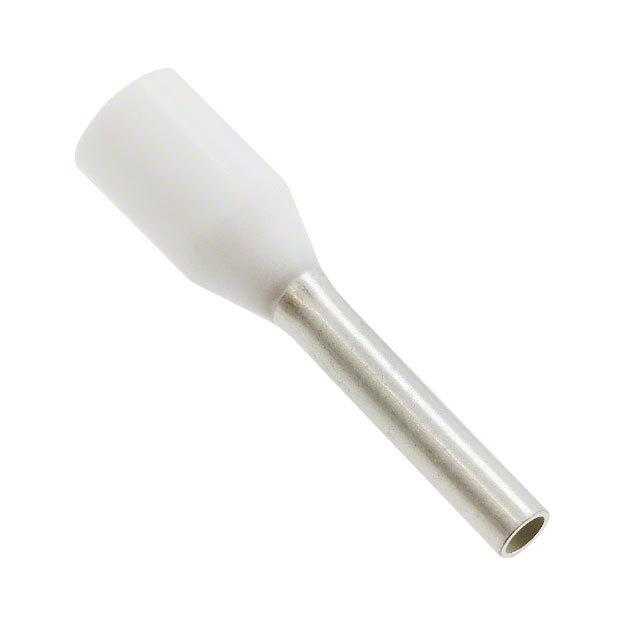

产品描述: Ferrule Terminal , Insulated, Straight
供应商型号: 9026070000
供应商: 国内现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 导线金属环 9026070000

9026070000概述

    电子元器件技术手册:Weidmüller线端端子(塑料套管)

    产品简介


    Weidmüller线端端子(塑料套管)是一种广泛应用于电子电气工程领域的连接器。它主要用于电线的末端固定和保护,确保电路连接的稳定性和安全性。产品主要适用于电力系统、自动化控制设备、家电及各种工业控制系统等。这款端子具有优良的机械强度和导电性能,能够有效提高系统的可靠性和效率。

    技术参数


    | 参数项 | 规格 |

    | 额定截面积 | 0.75 mm² |
    | AWG 标准 | 18 |
    | 总长度 | 14 mm |
    | 接触表面长度 | 8 mm |
    | 接触表面直径 | 1.2 mm |
    | 套管直径 | 2.8 mm |
    | 金属套管厚度 | 0.15 mm |
    | 塑料套管厚度 | 0.25 mm |
    | 长度 | 14 mm |
    | 宽度 | 3.3 mm |
    | 高度 | 3.3 mm |
    认证与分类
    - 认证机构:符合国际标准
    - ETIM 2.0 / ETIM 3.0: EC000005
    - eClass 4.1: 27-06-07-01
    - eClass 5.0 / eClass 5.1: 27-40-02-01

    产品特点和优势


    1. 高导电性能:采用优质材料,保证了良好的导电性能,减少电流传输过程中的损耗。
    2. 高强度耐用性:独特的结构设计增强了机械强度,可承受较大拉力,适合各种恶劣工作环境。
    3. 易安装性:简洁的设计使得安装过程快速便捷,提高了工作效率。
    4. 广泛的适用范围:多种颜色编码选项满足不同场合的需求,易于识别和管理。

    应用案例和使用建议


    应用案例
    这款端子广泛用于电力系统中的电缆接线,如变电站内电力电缆的终端连接;还用于自动化控制设备中,如PLC输入输出接口的连接。此外,在家庭电器和工业设备中也经常能看到其身影。
    使用建议
    - 确保安装时电线完全插入接触表面并压实,以实现最佳的电接触。
    - 定期检查端子状态,防止因老化或其他因素导致接触不良。
    - 在潮湿或腐蚀性环境中使用时,需采取额外防护措施,例如增加防潮层或更换更高级别的材料。

    兼容性和支持


    该款端子支持市面上常见的电线规格,可与多种电线轻松配合使用。此外,制造商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用此产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后发现接触不良 | 检查电线是否完全插入并正确压实;重新检查端子是否安装到位。 |
    | 使用过程中出现断裂 | 确认使用条件未超出端子的最大承载范围;考虑选用更高载荷等级的产品。 |
    | 端子长时间暴露于高温环境中失效 | 避免将端子置于极端温度条件下;考虑使用耐热材料的替代品。 |

    总结和推荐


    综上所述,Weidmüller线端端子凭借其优良的性能和广泛的适用性,在电力系统及工业自动化领域展现出显著的应用价值。其出色的导电性和耐用性使其成为众多专业用户的首选。无论是新项目开发还是现有系统升级,我们都强烈推荐选用这款高品质的产品。

9026070000参数

参数
零件状态 在售

9026070000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。
