9019000000

厂牌: WEIDMüLLER
产品描述: Ferrules Terminal 20AWG Copper White 12mm Loose
供应商型号: CSJ-ST65729322
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 导线金属环 9019000000

9019000000概述

    电子端子套管技术手册

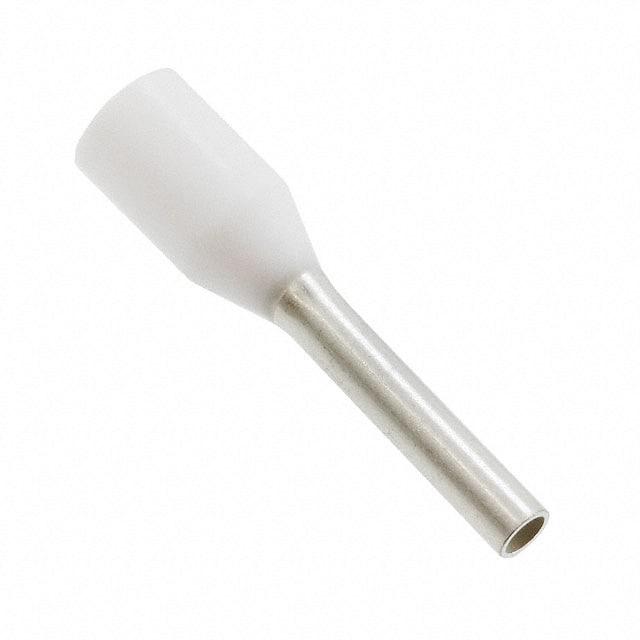

    1. 产品简介


    电子端子套管是一种用于电线末端保护和增强连接可靠性的电气元件。本文介绍的产品是带有塑料套圈的电线端子套管(Wire end ferrule with plastic collar),适用于导线截面积为0.5mm²的场合。这种端子套管具有标准化的设计和优良的性能,广泛应用于工业控制、自动化系统和家用电器等领域。

    2. 技术参数


    该电子端子套管的具体技术规格如下:
    - 产品型号: H0,5/12D W
    - 导线额定截面积: 0.5 mm²
    - 总长度 (L1): 12 mm
    - 接触面长度 (L2): 6 mm
    - 接触面直径 (D1): 1 mm
    - 套圈直径 (D2): 2.6 mm
    - 金属套管厚度 (S1): 0.15 mm
    - 塑料套圈厚度 (S2): 0.25 mm
    - 颜色代码: 白色(DIN标准)
    该产品还通过了多项认证,包括ETIM 2.0, ETIM 3.0, eClass 4.1, 和 eClass 5.0。

    3. 产品特点和优势


    - 标准化设计: 符合DIN标准,确保通用性和互换性。
    - 耐用性强: 采用高质量材料,保证长期稳定性能。
    - 操作简便: 简单易用的设计使得安装过程快捷高效。
    - 保护效果好: 塑料套圈提供额外的机械保护,防止导线松动。
    - 广泛应用: 广泛应用于多种工业和民用电器设备。

    4. 应用案例和使用建议


    本产品广泛应用于工业自动化控制系统、家庭电器等场景。例如,在工业控制柜中,它可以用于连接传感器和执行器,确保信号传输的可靠性。使用建议如下:
    - 确保导线正确剥离: 在安装前,应将导线适当剥去绝缘层,以确保良好的电气接触。
    - 检查安装位置: 安装时应确保套管与接触面紧密贴合,避免接触不良。
    - 定期检查维护: 使用一段时间后,建议进行定期检查,确保套管仍保持良好状态。

    5. 兼容性和支持


    该产品可以与同系列的其他规格的端子套管配套使用,也适用于大多数标准的电气接线设备。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1: 导线无法牢固固定。
    - 解决方法: 检查导线是否完全插入套管内部,并确认套管与导线的接触面长度是否符合要求。

    - 问题2: 安装过程中套管断裂。
    - 解决方法: 确保使用合适的工具进行安装,并遵循正确的安装步骤。

    7. 总结和推荐


    综上所述,该电子端子套管具有高度标准化设计、耐用性强、操作简便等显著优点,适合于广泛的工业和民用应用场景。其可靠的保护能力和简便的操作方式使其在市场上具有较高的竞争力。因此,我们强烈推荐使用该产品。

9019000000参数

参数
安装方式 导线安装
零件状态 在售

9019000000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9019000000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9019000000 9019000000数据手册

9019000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
