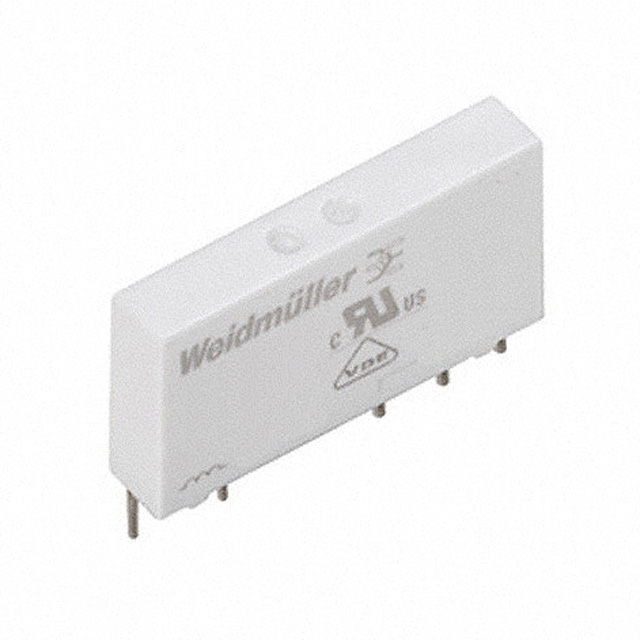

4061590000

产品分类: 其他继电器
厂牌: WEIDMüLLER
产品描述: 通用继电器 SPDT 通孔安装
供应商型号: 3218485
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 其他继电器 4061590000

4061590000概述


    产品简介


    RSS112024是Weidmüller Interface GmbH & Co. KG公司生产的一款高可靠性的继电器产品。它属于TERMSERIES系列,主要用于控制电路的开关操作。这款继电器的特点在于它的快速响应和稳定的性能,广泛应用于工业自动化、电力控制和信号传输等领域。

    技术参数


    - 基本参数
    - 类型:TERMSERIES继电器
    - 触点数:1个
    - 触点材料:银镍(AgNi)5µm金(Au)
    - 控制电压:24 V DC
    - 额定电流:6 A
    - 电气特性
    - 控制电压(典型值):16.8 V / 2.4 V DC
    - 额定功率:170 mW
    - 线圈电阻:3388 Ω ± 10%
    - 最大切换电压(交流):250 V
    - 最大切换电压(直流):250 V
    - 最大切换电流:6 A
    - 重启动电流:6 A
    - 最大功率容量(交流):1500 VA
    - 最大功率容量(直流):144 W @ 24 V
    - 启动延迟:< 8 ms
    - 断开延迟:< 4 ms
    - 启动最小电流:1 mA @ 1 V
    - 温度和湿度
    - 工作湿度范围:5%至85%,无凝露
    - 工作温度范围:-40°C 至 85°C
    - 储存温度范围:-40°C 至 85°C
    - 尺寸和重量
    - 宽度:5 mm (0.197英寸)
    - 高度:28 mm (1.102英寸)
    - 深度:15 mm (0.591英寸)
    - 净重:4.5 g
    - 其他

    技术参数


    - 隔离距离:5.5 mm
    - 绝缘耐压(输入到输出):4 kVef / 1 分钟
    - 开路触点绝缘耐压:1 kVeff / 1 分钟
    - 冲击耐压:6 kV (1.2/50 µs)

    产品特点和优势


    1. 高性能触点:采用银镍(AgNi)5µm金(Au)触点,具有优秀的导电性和耐久性,保证长期稳定运行。
    2. 快速响应:启动延迟小于8毫秒,断开延迟小于4毫秒,非常适合高速控制场合。
    3. 高可靠性:机械寿命高达5百万次,保证长周期的稳定工作。
    4. 宽工作温度范围:能在极端环境下稳定工作,温度范围为-40°C至85°C。
    5. IP67防护等级:具备良好的防尘防水能力,适合各种恶劣环境下的应用。

    应用案例和使用建议


    应用案例:
    RSS112024继电器广泛应用于工业自动化系统中,如工厂自动化控制系统、楼宇自动化系统、电力控制设备、以及各种信号传输装置中。其高可靠性及快速响应能力使其成为许多关键应用的理想选择。
    使用建议:
    1. 在安装时确保接线正确,避免因接线错误导致的故障。
    2. 由于该继电器具备IP67防护等级,可以在恶劣环境中使用,但在安装过程中应避免长时间暴露在水中。
    3. 为了延长使用寿命,建议在定期维护中检查触点状况,并及时更换磨损部件。
    4. 当使用在交流回路中时,要特别注意负载容量,确保不超过最大切换电压和电流限制。

    兼容性和支持


    - 兼容性:RSS112024继电器支持与其他TERMSERIES系列的配件配合使用,如后备继电器、底座、跨接桥等,确保系统整体的一致性和易用性。
    - 支持服务:Weidmüller公司提供全球技术支持和售后服务,用户可以通过电话或电子邮件获取帮助,也可以访问其官方网站获取详细的产品资料和技术文档。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方案:检查供电电压是否符合要求,确认接线是否正确;如果供电正常且接线无误,可能是继电器损坏,需联系供应商更换。
    2. 问题:继电器发出异常声音。
    - 解决方案:检查是否有过载情况,如有,调整负载或更换更大额定电流的继电器;如果没有过载,可能是内部结构损坏,需要联系售后服务中心处理。
    3. 问题:继电器寿命较短。
    - 解决方案:检查负载是否符合要求,超过额定电流或电压可能导致寿命缩短;如果负载合理,则可能是使用环境不当(如频繁过热),改善使用环境并确保适当的维护。

    总结和推荐


    RSS112024继电器是一款设计精良、性能优异的产品,具备出色的稳定性和可靠性,非常适合在严苛环境下进行高速开关控制的应用。无论是从产品特性和应用案例来看,这款继电器都展现出了强大的竞争力。我们强烈推荐使用该产品,特别是在对性能和稳定性要求较高的工业自动化项目中。如果您需要更深入的技术咨询或采购信息,请联系Weidmüller公司或其授权经销商。

4061590000参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

4061590000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

4061590000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 4061590000 4061590000数据手册

4061590000封装设计

查看详情并下载
Symbol
Footprint
3D Model
