1123000000

产品分类: 其他继电器
厂牌: WEIDMüLLER
产品描述: 通用继电器 SPDT DIN导轨安装,螺纹安装
供应商型号: ET-3513396
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 其他继电器 1123000000

1123000000概述


    产品简介

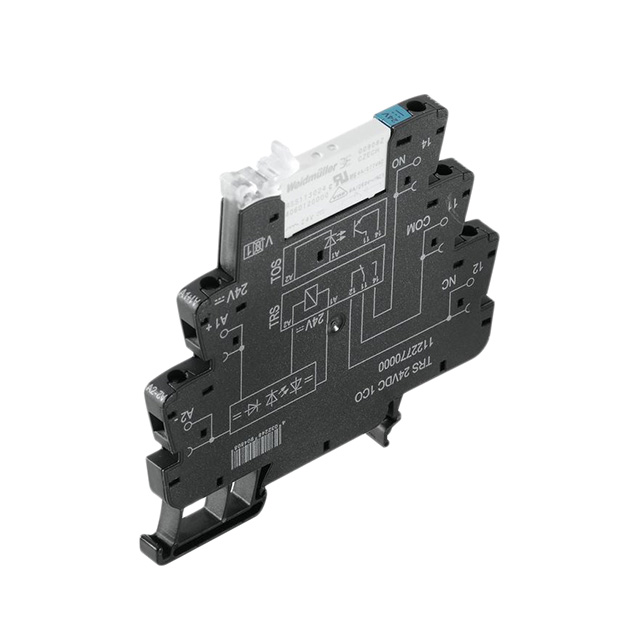

    TRS 24VDC 1CO AU继电器模块是由Weidmüller Interface GmbH & Co. KG生产的高性能继电器模块。该模块适用于工业自动化、机械设备控制、电力系统等领域。TRS 24VDC 1CO AU的主要功能是通过控制信号来切换负载电路,例如控制电机、灯或其他电气设备。它具有一个单极常开(CO)接触器,配备硬金镀层的银镍触点,能够确保长期可靠的操作。

    技术参数


    - 控制电压范围: 24 V DC ±20%
    - 额定电流: 6 A
    - 控制电压拉入/释放: 16.6 V / 5 V
    - 拉入/释放电流: 7 mA / 2 mA
    - 最大切换功率: 1500 VA
    - 切换延迟: 吸合<6 ms,断开<7 ms
    - 绝缘强度: 4 kVeff / 1分钟
    - 电涌电压等级: III类
    - 机械寿命: 5 x 10^6次循环
    - 安装尺寸: 宽度6.4 mm,高度90 mm,深度88 mm
    - 净重: 33 g
    - 工作温度范围: -40°C 至 +60°C
    - 存储温度范围: -40°C 至 +85°C
    - 相对湿度范围: 5% 至 95%,无冷凝

    产品特点和优势


    TRS 24VDC 1CO AU继电器模块采用硬金镀层的银镍触点,具有出色的导电性和抗腐蚀性,可以保证长期稳定的性能。此外,它还配备了集成的自由轮二极管和反向极性保护电路,能够有效防止过压和反向电流引起的损坏。这些设计使得该继电器模块在高电压和大电流的环境中依然能保持稳定可靠的运行。

    应用案例和使用建议


    应用案例
    - 工业自动化控制: 用于控制生产线上的各种设备,如电动机、泵和阀门。
    - 楼宇自动化: 控制照明、空调系统等。
    - 电力系统: 作为电网监控和保护装置的一部分。
    使用建议
    1. 安装注意事项: 在安装过程中要确保接线牢固且连接正确,以避免接触不良或短路。
    2. 散热管理: 在高温环境下使用时,考虑加装散热片或采取其他冷却措施,以延长继电器模块的使用寿命。
    3. 维护建议: 定期检查继电器模块的工作状态,特别是对于频繁操作的应用场合,定期进行维护可以减少故障率。

    兼容性和支持


    该继电器模块支持多种不同的电气输入,包括24 V至230 V的交流和直流电压。它还可以与各种标准电气设备和控制系统兼容。Weidmüller公司提供详尽的技术文档和支持服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题: 继电器不吸合
    - 解决方案: 检查控制电压是否在规定范围内,确认是否有反向电压或瞬态过电压;检查连接是否正确且牢固。

    - 问题: 接触不良
    - 解决方案: 确保触点表面清洁无氧化物;如果需要,可重新更换触点或整个模块。

    总结和推荐


    TRS 24VDC 1CO AU继电器模块是一款性能卓越、可靠性高的工业级继电器模块。它的多功能性和稳定性使其成为工业自动化和电力系统中不可或缺的重要组件。经过全面的技术参数分析和应用场景讨论,我们强烈推荐该产品给那些对产品质量和可靠性有高要求的应用场合。

1123000000参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

1123000000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1123000000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 1123000000 1123000000数据手册

1123000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
