1-2071576-2

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: ET-4354378
供应商: 海外现货
标准整包数: 1

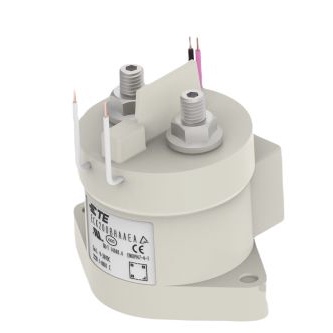

TE CONNECTIVITY 其他继电器 1-2071576-2

1-2071576-2概述

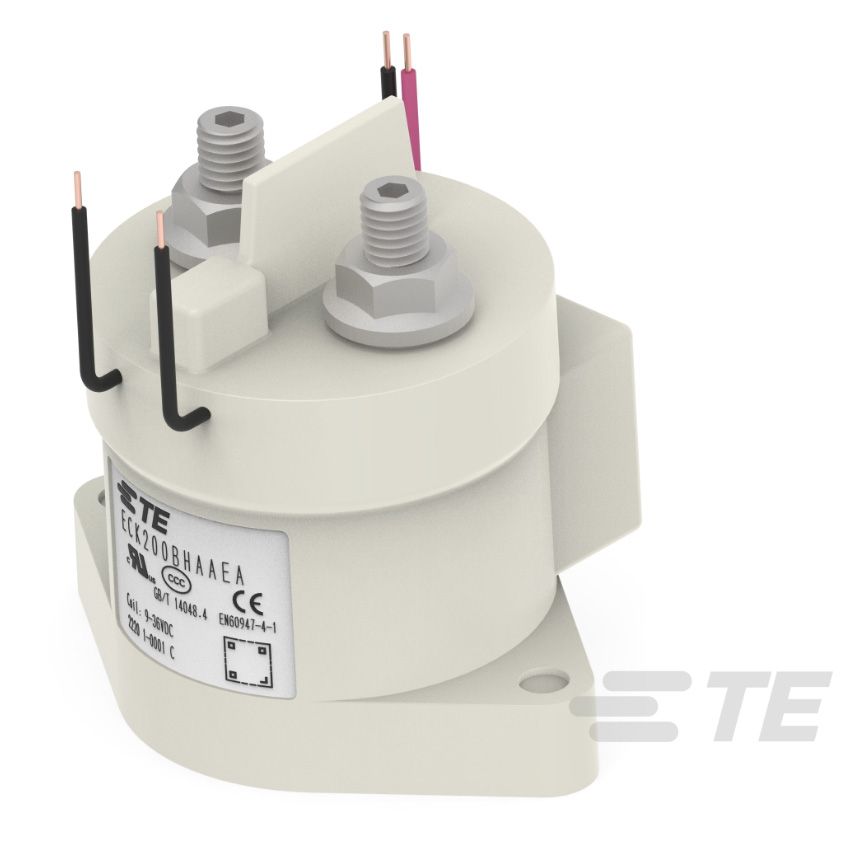

    # 高压直流接触器ECK200B系列技术手册

    产品简介


    高压直流接触器ECK200B系列专为新能源应用设计,适用于电动汽车充电站、光伏逆变器、电池储能系统、自动导引车(AGV)及电动叉车等多种场合。本系列产品采用陶瓷密封技术,确保了高开关能力和长期可靠性。

    技术参数


    以下是ECK200B系列的技术规格:
    | 参数 | 值 |

    | 最大额定电流 | 500A |
    | 最大断开电压 | 1000VDC |
    | 最大断开电流 | 2000A |
    | 辅助触点版本 | 可选 |
    | 启动电压 | 9~36VDC |
    | 持续保持功率 | 1.7W |
    | 工作温度范围 | -40ºC 至 85ºC |
    | 绝缘耐压等级 | 4300Vrms |
    | 机械寿命 | 辅助触点:20万次
    无辅助触点:50万次 |
    | 操作时间(最大) | 30ms |
    | 释放时间(最大) | 10ms |

    产品特点和优势


    1. 陶瓷密封技术:提供高度可靠的防水防尘保护,适用于恶劣环境。
    2. 双向负载支持:允许双向负载流过主触点,提高连接效率和可靠性。
    3. 内置经济模式:有效降低保持电流至1.7W,提高能效。
    4. 高开关能力:能够在1000VDC下实现可靠开关操作。
    5. 多样化的触点配置:提供标准和辅助触点配置,满足不同需求。

    应用案例和使用建议


    应用案例
    - 直流充电桩:用于电动汽车充电时控制电路通断。
    - 电动叉车:通过控制电路来管理电机电源。
    - 光伏逆变器:实现对光伏系统的高效能量转换。
    使用建议
    - 避免不当安装:不要将接触器的主触点螺钉向下安装,以免影响性能。
    - 正确连接线圈:确保线圈按照电路图所示进行连接,避免极性接反。
    - 电磁干扰考虑:在使用过程中注意电磁干扰的影响。

    兼容性和支持


    ECK200B系列接触器通过多种国际认证,包括CE、UL和TUV,适用于多种工业标准。TE Connectivity提供技术支持和售后服务,以确保客户获得最佳使用体验。

    常见问题与解决方案


    常见问题
    1. 如何正确安装?
    - 确保接触器安装方向正确,避免主触点螺钉向下安装。
    2. 如何连接线圈?
    - 按照电路图所示连接线圈,确保正负极正确。
    3. 如何避免电磁干扰?
    - 在设计电路时充分考虑电磁兼容性,避免其他强电磁源的干扰。
    解决方案
    1. 检查安装方向:确保接触器安装正确。
    2. 复查电路图:确保线圈极性正确。
    3. 加强电磁屏蔽:使用屏蔽材料或合理布局以减少干扰。

    总结和推荐


    ECK200B系列高压直流接触器具有高度可靠的陶瓷密封技术和双向负载支持能力,适用于多种新能源应用场景。其内置经济模式和高开关能力使其成为一种高效的能源管理解决方案。推荐在新能源项目中使用该产品。

1-2071576-2参数

参数
开关功能 -
继电器类型 -
安装方式 导线安装,底座安装,螺纹安装,铰轴安装
包装方式 盒装

1-2071576-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2071576-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 1-2071576-2 1-2071576-2数据手册

1-2071576-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 188.2094 ¥ 1590.3693
12+ $ 177.1449 ¥ 1496.8746
24+ $ 166.0818 ¥ 1403.3916
48+ $ 155.0077 ¥ 1309.815
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1590.36
