8690080000

产品分类: 其他继电器
厂牌: WEIDMüLLER
产品描述: 通用继电器 支架安装,通孔安装
供应商型号: 4381-8690080000-ND
供应商: Digi-Key
标准整包数: 1

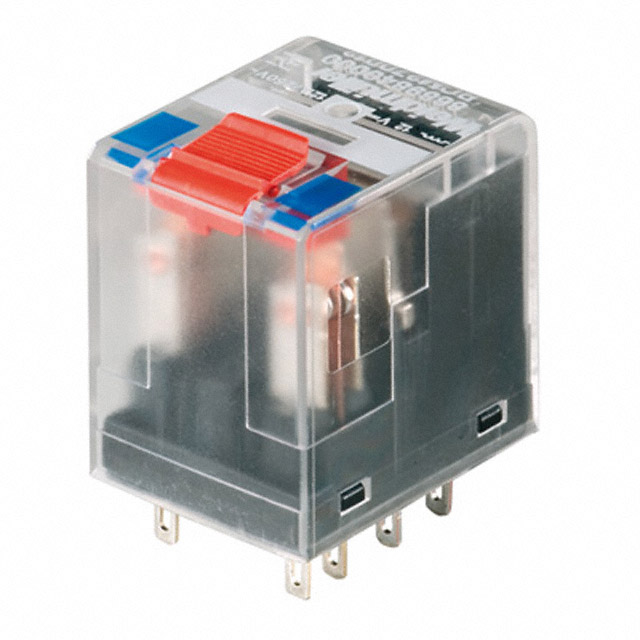

WEIDMüLLER 其他继电器 8690080000

8690080000概述


    产品简介


    RCM370110 是 Weidmüller Interface GmbH & Co. KG 公司生产的 Riderseries 系列继电器。该产品属于通用型继电器,适用于各种自动化控制和电力系统中。RCM370110 拥有三个常开(CO)触点,可以选择直流或交流线圈版本。此外,它还配备了测试按钮,并且可选配状态显示及自由轮二极管,以满足不同应用场景的需求。

    技术参数


    - 额定控制电压:110 V DC
    - 额定电流:6.8 mA (DC)
    - 线圈电阻:16,133 Ω ±15%
    - 功率额定值:750 mW
    - 吸合/释放电压:82.5 V / 11.0 V (DC)
    - 额定切换电压:240 V AC
    - 最大切换电压:400 V AC
    - 连续电流:10 A
    - 峰值电流:20 A / 20 ms
    - 最大切换功率:2500 VA
    - 响应时间:15 ms / 10 ms
    - 最小切换功率:100 mA / 5 V, 10 V / 10 mA, 24 V / 1 mA
    - 最大切换频率:0.1 Hz
    - 绝缘协调电压:250 V
    - 绝缘强度:2.5 kVeff / 1 min.
    - 冲击耐压:5 kV (1.2/50 μs)
    - 防护等级:IP 20

    产品特点和优势


    RCM370110 继电器具备多个显著的特点和优势:
    1. 三触点设计:三个常开触点提供更灵活的电路控制选择。
    2. 双电压选项:支持交流和直流线圈,增加了设备的灵活性。
    3. 集成测试按钮:便于进行维护和故障检测。
    4. 可选配功能:状态显示和自由轮二极管为特殊应用提供了额外的支持。
    5. 高性能材料:采用 AgNi 90/10 材料制造的触点,确保了高可靠性。
    6. 宽温度范围:-40°C 至 +70°C 的操作温度范围使其适用于多种恶劣环境。
    7. UL 94 V-0 阻燃等级:确保了更高的安全性。

    应用案例和使用建议


    应用案例
    RCM370110 适合应用于以下领域:
    - 工业自动化控制系统
    - 电力传输和分配系统
    - 机器制造与组装生产线
    使用建议
    1. 安装位置:由于该继电器具备较宽的工作温度范围,可在极端环境中使用。但在安装时,仍需考虑合适的散热措施,避免过热影响性能。
    2. 电源选择:根据具体应用需求选择合适的控制电压,以确保继电器能稳定工作。
    3. 负载匹配:请确保负载功率不超过继电器的最大切换功率,以防止损坏。

    兼容性和支持


    RCM370110 采用了标准的插件连接方式,能够轻松集成到现有的电子系统中。厂商提供了全面的技术支持和服务,包括安装指南、维护手册和保修政策等,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:继电器不吸合
    - 解决方案:检查输入电压是否达到吸合电压阈值;确认接线是否正确无误。
    2. 问题:接触不良
    - 解决方案:清洁触点并重新安装;如需要,更换新的触点组件。
    3. 问题:频繁跳闸
    - 解决方案:检查负载电流是否超过继电器的连续电流额定值;调整负载以适应继电器的能力。

    总结和推荐


    RCM370110 是一款性能卓越、功能丰富的继电器,广泛适用于各类工业应用。其高可靠性和多样化的配置使其在市场上具有很强的竞争优势。总体来说,RCM370110 在自动化控制和电力系统中表现出色,非常值得推荐使用。

8690080000参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

8690080000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8690080000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 8690080000 8690080000数据手册

8690080000封装设计

查看详情并下载
Symbol
Footprint
3D Model
