7760056097

产品分类: 其他继电器
厂牌: WEIDMüLLER

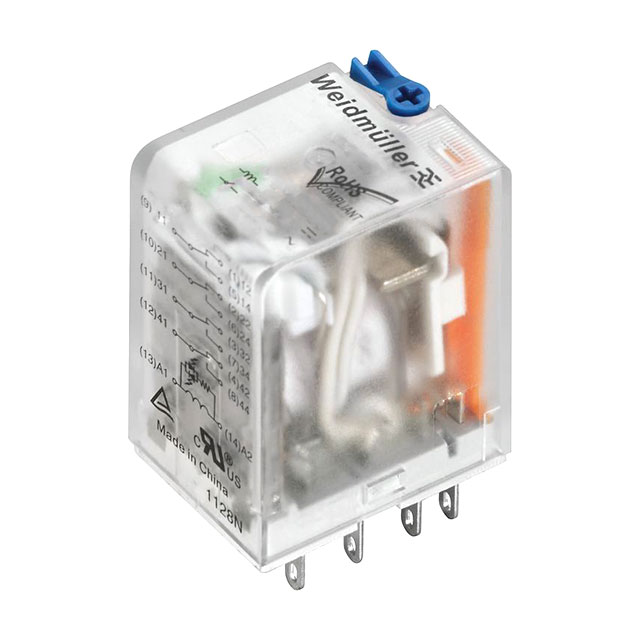

产品描述: Weidmuller 功率继电器, DRM系列, 24V 直流线圈电压, 4 刀双掷
供应商型号: 7760056097
供应商: 国内现货
标准整包数: 1000
WEIDMüLLER 其他继电器 7760056097

7760056097概述

    # Weidmüller D-SERIES DRM Relays 技术手册解读

    产品简介


    Weidmüller D-SERIES DRM 系列继电器是适用于工业控制和自动化领域的高品质电子元件。产品提供 2 或 4 组常开(CO)触点设计,配合可选的测试按钮和状态显示功能,能够满足不同应用场景的需求。此系列继电器具有紧凑的设计、广泛的额定电压范围和出色的机械稳定性,广泛应用于工业控制、能源管理和建筑自动化等领域。

    技术参数


    以下是 D-SERIES DRM 系列继电器的主要技术规格:
    | 参数类别 | 具体值 |

    | 类型 | DRM570024LT |
    | 额定控制电压 | 24 V DC |
    | 额定电流 | DC 36.9 mA |
    | 功率额定值 | 0.9 W |
    | 拉入/释放电压 | 18 V / 2.4 V DC |
    | 触点类型 | 4 CO 接触,带测试按钮 |
    | 额定切换电压(AC)| 250 V |
    | 最大切换功率(AC)| 1250 VA |
    | 额定切换电流(DC)| 5 A |
    | 冲击电流(DC) | 10 A / 50 ms |
    | 工作温度范围 | -40°C 至 60°C |
    | 存储温度范围 | -40°C 至 70°C |

    产品特点和优势


    D-SERIES DRM 系列继电器以其卓越的性能和技术优势脱颖而出。其特点包括:
    - 紧凑设计:占用空间小,适合高密度安装。
    - 广泛适用性:支持多种电压范围,适应不同供电需求。
    - 多功能性:提供带测试按钮和状态显示的选项,方便操作和维护。
    - 可靠耐用:机械寿命高达 2000 万次,确保长期稳定运行。
    - 安全标准合规:符合 IEC 61810-1、EN 60664-1 等国际标准。

    应用案例和使用建议


    D-SERIES DRM 系列继电器广泛应用于工业控制、能源管理、楼宇自动化等领域。例如,在工厂自动化系统中,可以用于设备启动和停止的控制;在智能家居系统中,可用于照明和温度控制的切换。使用时建议根据实际负载情况选择合适的触点配置,并定期检查触点接触电阻以保证运行可靠性。

    兼容性和支持


    D-SERIES DRM 系列继电器具有良好的兼容性,支持与多种控制系统和设备的集成。厂商提供了详细的技术文档和支持服务,用户可以通过官网下载相关资料并获得技术支持。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 无法正常工作
    - 检查电源连接是否正确。
    - 确认控制电压是否在额定范围内。
    2. 触点接触不良
    - 清洁触点表面。
    - 调整触点压力。
    3. 状态指示灯不亮
    - 检查 LED 灯连接是否完好。
    - 确认是否有足够的电流通过。

    总结和推荐


    总体而言,Weidmüller D-SERIES DRM 系列继电器以其紧凑设计、广泛的适用性和优异的性能表现,在工业控制和自动化领域展现了强大的竞争力。建议在需要高性能继电器的应用场景中优先考虑此系列产品。

7760056097参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 21.5mm*36mm*36mm
安装方式 支架安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

7760056097厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

7760056097数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 其他继电器 WEIDMüLLER 7760056097 7760056097数据手册

7760056097封装设计

查看详情并下载
Symbol
Footprint
3D Model
