9019180000

厂牌: WEIDMüLLER
产品描述: Terminal 14AWG Blue 25mm Loose
供应商型号: H2.5/25D BL
供应商: 国内现货
标准整包数: 500

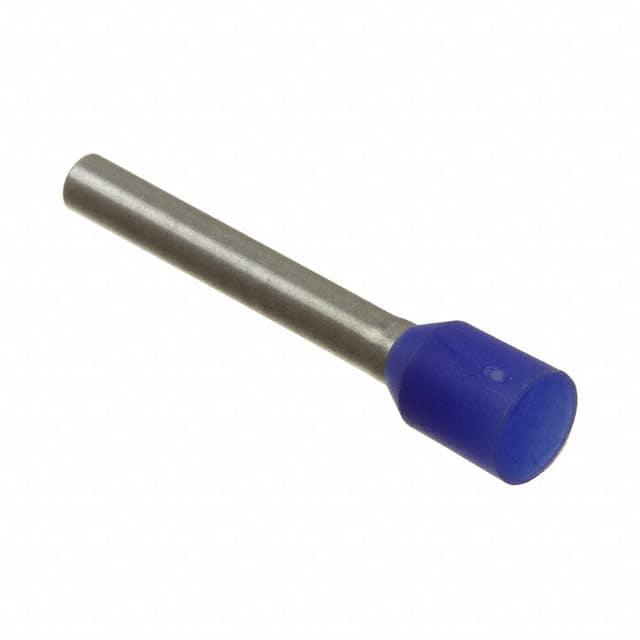

WEIDMüLLER 接线座- 配件 - 导线金属环 9019180000

9019180000概述


    产品简介


    电子元件产品:塑料套管型端子
    本产品属于电线端子系列,专为实现电线连接的可靠性和安全性而设计。这款2.5平方毫米(mm²)导体额定截面积的塑料套管型端子(Wire-end ferrule with plastic collar),能够有效提升电气系统的整体性能。产品主要用于电力、通信、建筑等行业,是实现电线连接的理想选择。

    技术参数


    以下为塑料套管型端子的技术参数详情:
    - 导体额定截面积:2.5 mm²
    - AWG:14
    - 总长度(L1):24 mm
    - 接触面长度(L2):18 mm
    - 接触面直径(D1):2.2 mm
    - 套管直径(D2):4.2 mm
    - 金属套管厚度(S1):0.15 mm
    - 塑料套管厚度(S2):0.25 mm
    - 总长:24 mm
    - 宽度:4.7 mm
    - 高度:4.7 mm

    产品特点和优势


    此款塑料套管型端子具有以下几个显著的优势:
    - 可靠性:能够确保电线连接的稳固性和持久性。
    - 防护性:采用塑料套管的设计可以保护电线免受物理损伤。
    - 易于安装:通过简单的压接操作即可完成连接。
    - 适用范围广:适用于多种类型的导体和不同的应用场合。

    应用案例和使用建议


    根据手册中的应用场景示例,该产品在电力系统中用于终端连接时表现出了出色的性能。它适用于各种工业及民用电器设备的接线端口,例如电控柜、电机控制板、太阳能逆变器等。对于希望提高连接可靠性的用户,我们建议:
    - 在施工前仔细检查端子尺寸与导体尺寸匹配情况。
    - 选择适当的压接工具以确保压接质量。
    - 注意不要在高温环境下长时间使用,以免影响其性能。

    兼容性和支持


    这款端子与标准工具兼容,支持手动压接钳和电动压接钳。同时,供应商还提供了详尽的技术支持服务,包括安装指南、维修保养指导等。如果您在使用过程中遇到任何问题,可随时联系技术支持团队获得帮助。

    常见问题与解决方案


    以下是几种常见的问题及其解决方法:
    - 压接后出现断裂:可能是由于压接力过大或压接位置不当造成。应调整压接机的压接力并确保压接位置正确。
    - 接触不良:可能是因为导体插入深度不足导致。请确保导体完全插入端子内部并压接到位。
    - 外观变形:压接时应避免过度施力,防止端子表面产生凹陷或翘曲现象。

    总结和推荐


    综上所述,这款塑料套管型端子具备良好的可靠性和广泛的适用性,非常适合需要高稳定性和耐用性的应用场合。考虑到其优良的产品特性和合理的价格定位,我们强烈推荐此款端子作为理想的连接解决方案。

9019180000参数

参数
零件状态 在售

9019180000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9019180000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9019180000 9019180000数据手册

9019180000封装设计

查看详情并下载
Symbol
Footprint
3D Model
