1518090000

产品分类: 模块化连接器 - 插头
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1518090000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 模块化连接器 - 插头 1518090000

1518090000概述


    产品简介

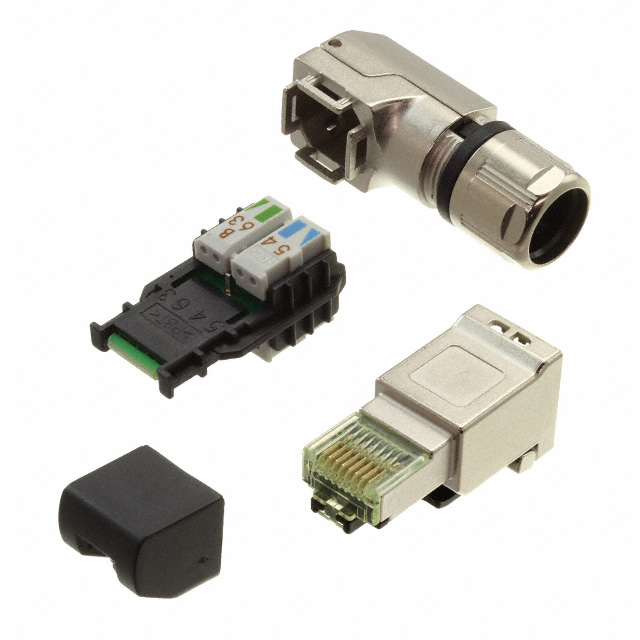

    产品名称: 工业以太网RJ45插头(IE-PS-RJ45-FH-90-B-1.1)
    制造商: Weidmüller Interface GmbH & Co. KG
    该产品属于工业以太网系列,型号为IE-PS-RJ45-FH-90-B-1.1,适用于多种高要求的应用场景。主要功能包括提供高速数据传输和可靠的连接性能。主要应用于自动化设备、工厂网络、楼宇自动化等领域。

    技术参数


    - 基本特性:
    - 类型:RJ45插头,无工具安装,90°角
    - 标准:Cat.6A / Class EA (ISO/IEC 11801 2010),EIA/TIA T568 B
    - 接口标准:IEC 60603-7-51
    - 认证编号:E471884 (cULus)
    - 电气特性:
    - 连接端:1个RJ45,1个穿刺连接
    - 导线规格:AWG 22-27
    - 最大电流承载能力:1 A(50°C时)
    - 绝缘电阻:> 500 MΩ
    - 介电强度:接触/接触 ≥ 1000 V DC;接触/屏蔽 ≥ 1500 V DC
    - 机械特性:
    - 网线直径范围:5 mm - 9 mm
    - 外壳材料:锌合金压铸,镀镍
    - 插拔次数:750次
    - 防护等级:IP20
    - 屏蔽:360°全包围
    - 温度范围:
    - 工作温度:-40°C 到 85°C
    - 存储温度:-40°C 到 85°C

    产品特点和优势


    特点:
    - 易安装:无需工具即可安装。
    - 耐高温和低温:工作温度范围宽广,适应严苛环境。
    - 高速传输:符合Cat.6A / Class EA标准,支持10 GBit/s的数据传输速率。
    - 高可靠性:750次插拔后仍保持稳定连接。
    优势:
    - 在极端环境中具有出色的耐用性和稳定性。
    - 简化安装流程,减少现场施工时间。
    - 支持高速数据传输,适用于需要高性能连接的场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于机器人控制系统的数据传输。
    - 楼宇自动化系统:实现高效稳定的网络连接。
    使用建议:
    - 确保所使用的网线符合标准规格,以保证最佳性能。
    - 安装时避免过度弯折网线,以防止损坏内部导线。
    - 在高振动环境下使用时,加强固定措施以确保连接稳定性。

    兼容性和支持


    该产品经过严格的测试,确保与多种设备兼容。厂商提供了详细的安装和维护指南,用户可以通过访问官方网站下载相关文档,也可以联系技术支持获取帮助。

    常见问题与解决方案


    问题1: 连接不稳定,信号丢失。
    - 解决方案: 检查网线是否有破损,重新压接插头或更换网线。
    问题2: 设备无法正常通信。
    - 解决方案: 确认两端设备设置正确,尝试更换插头重新连接。

    总结和推荐


    综合评估:
    - 优点:
    - 极高的可靠性和耐用性。
    - 易于安装和维护。
    - 高速的数据传输能力。
    - 推荐:
    - 强烈推荐用于工业自动化和楼宇自动化等对连接稳定性要求较高的场合。该产品凭借其卓越的技术参数和性能,在市场上的表现非常出色,是值得信赖的选择。

1518090000参数

参数
零件状态 在售
包装方式 袋装

1518090000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1518090000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 模块化连接器 - 插头 WEIDMüLLER 1518090000 1518090000数据手册

1518090000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 30.5976 ¥ 260.9975
50+ $ 27.8388 ¥ 237.465
库存: 100
起订量: 33 增量: 0
交货地:
最小起订量为:25
合计: ¥ 6524.93
