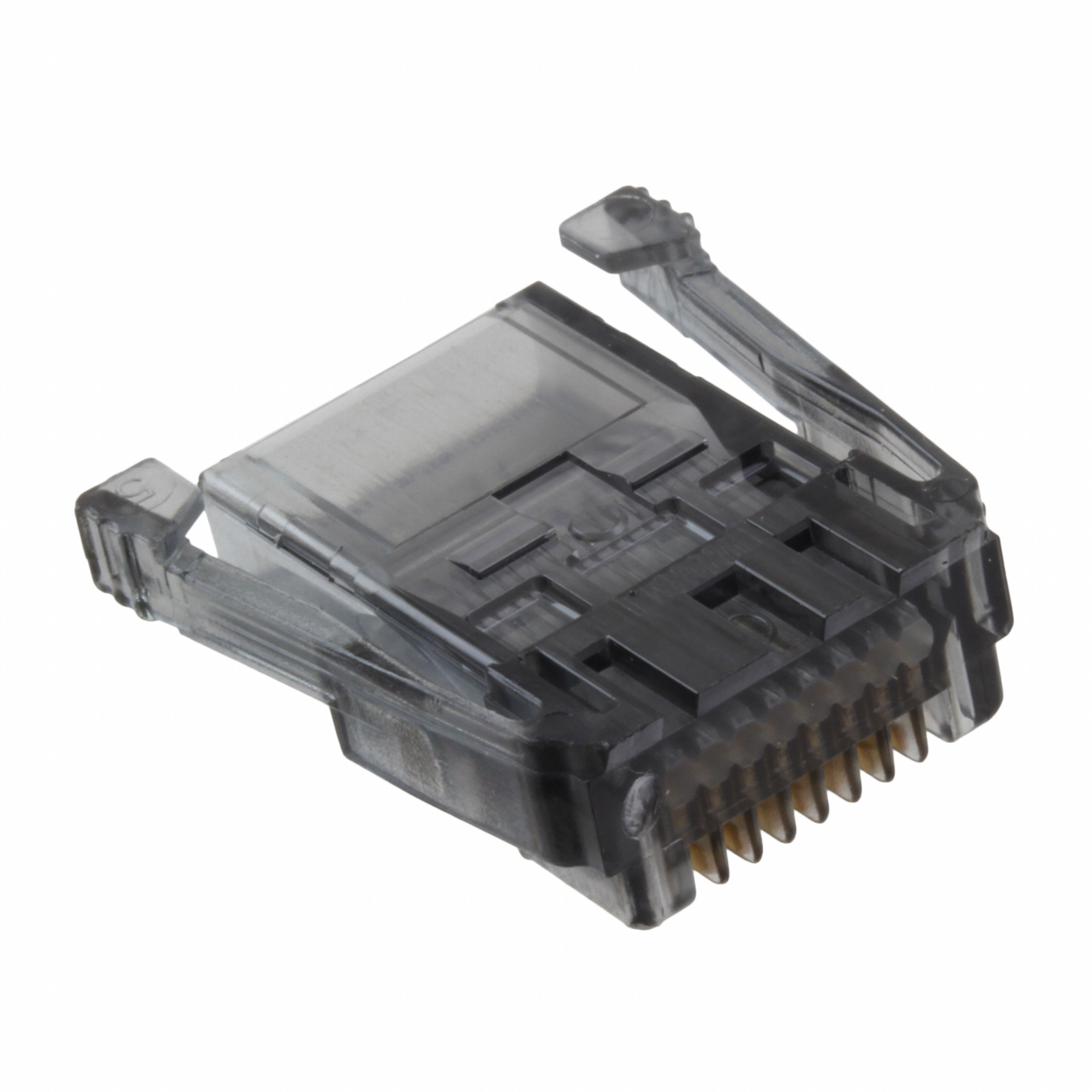

3-520424-3

产品分类: 模块化连接器 - 插头
厂牌: TE CONNECTIVITY
产品描述: Conn SDL PL 8 POS 1.27mm Crimp ST Cable Mount 8 Terminal 1 Port
供应商型号: 3-520424-3
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插头 3-520424-3

3-520424-3概述


    产品简介


    产品名称:SDL Connectors插头
    产品类型:圆管状屏蔽电缆连接器,适用于板到电缆的连接。
    主要功能:
    - 支持24 AWG / 26 AWG线规,对应的横截面积为0.12–0.15 mm² 或 0.205 mm²。
    - 配备8个位置,采用插头配置,便于电缆与电路板之间的连接。
    应用领域:
    - 广泛应用于信号电路的连接,尤其适合音频和视频应用。
    - 符合多种行业标准,如CSA、UL认证,适用于各种工业环境。

    技术参数


    - 线规范围:24 AWG / 26 AWG
    - 横截面积:0.12 – 0.15 mm² 或 0.205 mm²
    - 接触电流:最大1.5A
    - 操作温度范围:-20°C至80°C(-4°F至176°F)
    - 防护等级:符合UL 94V-2标准,防火性能优良
    - 中心线间距:1.27mm(0.05英寸)
    - 极化码:C
    - 安装方式:电缆安装(自由悬挂式)

    产品特点和优势


    - 高效连接:采用插头配置,可轻松实现电缆与电路板的快速连接。
    - 高可靠性:接触材料为铜合金镀金,接触面积镀层为50微英寸厚的金,确保良好的电导率和耐用性。
    - 环境适应性强:可在较宽的操作温度范围内正常工作,满足不同应用场景需求。
    - 合规性:符合欧盟RoHS、ELV及REACH等指令,环保无害。

    应用案例和使用建议


    应用案例:
    - 在音频设备中作为信号传输接口。
    - 用于各类消费电子产品,如电视、音响系统等。
    使用建议:
    - 确保所使用的电缆线径与该连接器兼容。
    - 安装过程中需注意正确极化码以避免错误连接。
    - 如需更高的电流传输能力,可考虑增加更多位置或选择更大线径的产品。

    兼容性和支持


    - 兼容性:此插头与指定类型的圆形屏蔽电缆兼容。
    - 支持:如遇任何技术问题,可拨打技术支持电话+1 800 522 6752获取帮助。同时,供应商网站提供了详尽的文档和支持资料。

    常见问题与解决方案


    - Q1: 插头的极化码如何识别?
    - A1: 极化码C标识符可以在产品型号上找到,确保正确的连接方向。

    - Q2: 连接器的防护等级为何?
    - A2: 此产品符合UL 94V-2标准,具备优秀的防火性能。
    - Q3: 接触材料是否会受到腐蚀?
    - A3: 接触材料为镀金铜合金,具有良好的抗腐蚀性能。

    总结和推荐


    综上所述,这款3-520424-3型SDL Connectors插头是一款高性能、高可靠性的电缆连接器,适用于广泛的电子设备和应用场合。它不仅具备出色的电气特性和机械特性,还符合多项环保标准,能够满足用户的多样化需求。鉴于其优异的表现,我们强烈推荐该产品给需要高质量电缆连接解决方案的客户。

3-520424-3参数

参数
长*宽*高 21.72mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

3-520424-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-520424-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插头 TE CONNECTIVITY 3-520424-3 3-520424-3数据手册

3-520424-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
