09451511121

产品分类: 模块化连接器 - 插头
厂牌: HARTING
产品描述: 浩亭 RJ45接口 RJ Industrial系列, 母座RJ45 连接器, 电缆安装型, 4P4C路, Cat5
供应商型号: 09451511121
供应商: 云汉优选
标准整包数: 1
HARTING 模块化连接器 - 插头 09451511121

09451511121概述


    产品简介

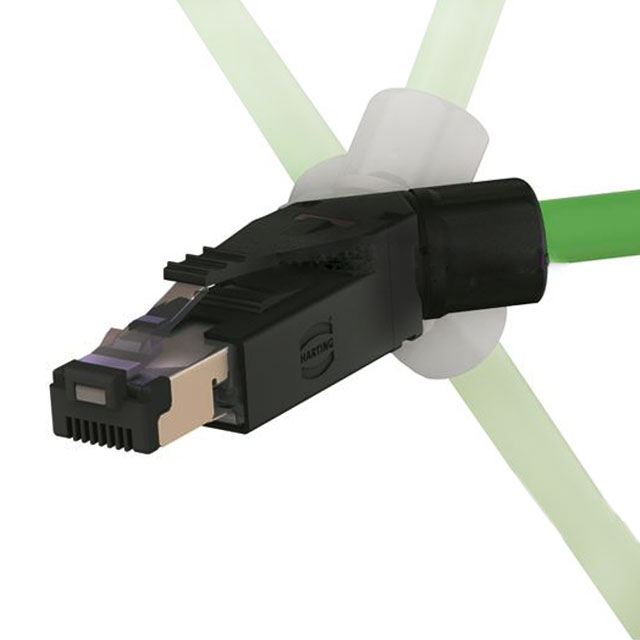

    HARTING RJ45 PN 插头 Cat5,4p IDC 角度型
    HARTING 的 RJ45 PN 插头 Cat5 是一款专为工业级应用设计的电缆连接器,采用4针 IDC(绝缘位移连接)角型设计。该插头符合 PROFINET 标准,并且提供全屏蔽功能,确保传输的稳定性和抗干扰能力。其主要应用于工业自动化、机器人控制和网络通信等领域,适用于需要高可靠性和高速数据传输的场合。

    技术参数


    - 类别:连接器
    - 系列:HARTING RJ Industrial®
    - 类型:电缆连接器
    - 规格:PROFINET
    - 角度:45° 角度型
    - 终止方法:IDC 终端
    - 屏蔽:全屏蔽,360° 屏蔽接触
    - 接触数:4
    - 导体截面积:0.1 ... 0.32 mm²
    - AWG 导体:AWG 27/7 ... AWG 22/7 绞合
    - AWG 导体:AWG 27/1 ... AWG 22/1 实心
    - 电线外径:1.6 mm
    - 传输特性:Cat. 5 Class D 至 100 MHz
    - 数据速率:10 Mbit/s, 100 Mbit/s
    - 温度范围:-40 ... +70 °C
    - 相对湿度:95% 非凝结(运行)
    - 对接循环次数:≥750
    - 防护等级:IEC 60529 IP20

    产品特点和优势


    HARTING RJ45 PN 插头 Cat5 具有多项独特的优势:
    - 高可靠性:采用全屏蔽设计,确保在恶劣环境中仍能保持稳定的信号传输。
    - 广泛适用性:适用于各种工业自动化设备,包括机器人控制和工业通信网络。
    - 高效连接:IDC 终端方便快捷地实现线缆连接,节省安装时间。
    - 高速传输:支持高达 100 Mbit/s 的数据传输速率,满足高速通信需求。
    - 环保材料:采用无卤素材料,符合 RoHS、ELV 和 China RoHS 等环保标准。

    应用案例和使用建议


    该插头适用于多种工业自动化应用场景,例如机器人控制系统、工业传感器和网络设备之间的连接。以下是一些使用建议:
    - 布线注意事项:在安装时,确保线缆和插头之间的连接牢固,避免接触不良导致的数据丢失。
    - 环境适应性:考虑到温度范围较宽(-40 ... +70 °C),该插头可在各种工业环境下可靠工作。
    - 防尘防水:虽然防护等级为 IP20,但在特殊环境下可以考虑加装防水防尘罩以提高防护等级。

    兼容性和支持


    该插头与其他 HARTING RJ45 连接器高度兼容,并且支持多种工业通信协议,如 PROFINET。HARTING 提供详尽的技术支持文档和售后服务,帮助客户快速解决使用过程中遇到的问题。此外,该插头还获得了多项国际认证,如 EN 45545-2、UL 1977 和 CSA-C22.2 No. 182.3 等。

    常见问题与解决方案


    - 问题:如何确定正确的线缆尺寸?
    - 解决方案:根据导体截面积选择合适的线缆。例如,对于 AWG 27/7 绞合导体,推荐使用截面积为 0.1 mm² 的线缆。

    - 问题:对接时出现接触不良怎么办?
    - 解决方案:确保线缆已正确插入插头并进行充分的压接,检查是否有杂物或灰尘污染接口。

    - 问题:插头在高温环境下表现不佳如何处理?
    - 解决方案:确认使用的线缆和接头均在推荐的温度范围内工作。如果需要更严格的温度控制,可以考虑额外的冷却措施。

    总结和推荐


    HARTING RJ45 PN 插头 Cat5 是一款高性能的工业级连接器,具备高可靠性、高效连接和宽温度适应性等特点。它在工业自动化和网络通信领域表现出色,是一款值得推荐的产品。无论是用于机器人控制还是工业传感器网络,该插头都能提供卓越的性能和长久的使用寿命。

09451511121参数

参数
长*宽*高 69.3mm(长度)*13.7mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

09451511121厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09451511121数据手册

厂牌 PDF简要描述 下载
HARTING 模块化连接器 - 插头 HARTING 09451511121 09451511121数据手册

09451511121封装设计

查看详情并下载
Symbol
Footprint
3D Model
