0124700000

厂牌: WEIDMüLLER
产品描述: Wire End Ferrule Uninsulated 15 mm
供应商型号: 0124700000
供应商: Master
标准整包数: 500
WEIDMüLLER 接线座- 配件 - 导线金属环 0124700000

0124700000概述


    产品简介

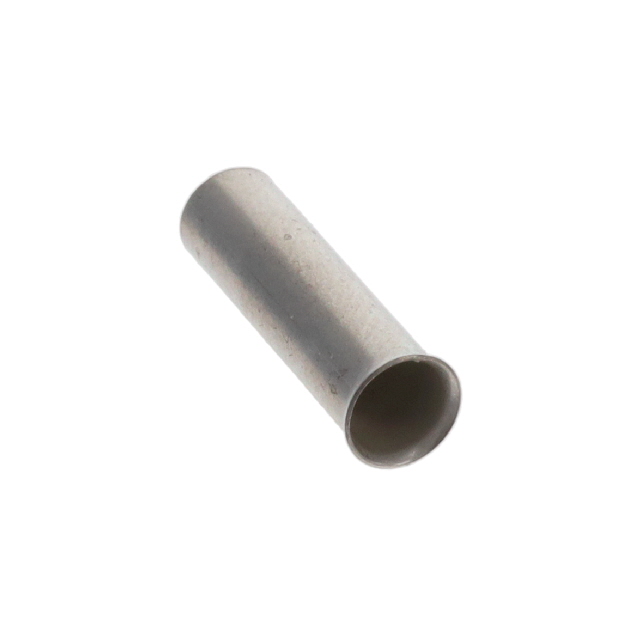

    产品名称:H6,0/15 Wire End Ferrule
    H6,0/15 Wire End Ferrule 是由 Weidmüller Interface GmbH & Co. KG 生产的一款高品质端子套管,适用于电线连接。该产品专为导体截面积在 0.25 至 6.0 mm²(AWG 24 - 10)范围内的铜导线设计。采用镀锡铜材质,确保长期可靠性和良好的电气性能。本产品具有符合 DIN 46228 部分 1 的尺寸公差,保证了高度的精确性和一致性。

    技术参数


    - 导体截面积:0.25 至 6.0 mm² (AWG 24 - 10)
    - 镀层材料:镀锡铜
    - 尺寸:
    - 接触表面直径 (D1):3.5 mm
    - 接触表面长度 (L2):15 mm
    - 胶圈直径 (D2):4.7 mm
    - 端子套管长度 (L1):15 mm
    - 剥线长度:15 mm
    - 重量:0.302 g
    - 认证:RoHS 符合标准;cULus 认证编号:E499744

    产品特点和优势


    H6,0/15 Wire End Ferrule 具备以下显著特点和优势:
    1. 高精度制造:严格按照 DIN 46228 部分 1 的尺寸公差生产,确保高度一致性和可靠性。
    2. 镀锡铜材质:提高导电性能,减少氧化风险,延长使用寿命。
    3. 广泛适用性:适用于多种导体截面,涵盖从 AWG 24 到 AWG 10 的范围。
    4. 环保合规:RoHS 认证,符合环保要求,适合各种应用场景。
    5. 可靠认证:通过 cULus 认证,确保产品质量和安全标准。

    应用案例和使用建议


    应用案例
    H6,0/15 Wire End Ferrule 广泛应用于工业自动化、建筑布线、机械制造等领域。例如,在工业自动化系统中,它常用于电机、传感器和执行器的连接,确保稳定可靠的电气连接。
    使用建议
    1. 正确剥线:确保剥线长度为 15 mm,以保证良好的接触。
    2. 选择合适的导体截面:根据实际需求选择合适的导体截面积,避免过载。
    3. 安装规范:按照制造商提供的安装指南进行操作,确保端子套管正确安装。

    兼容性和支持


    H6,0/15 Wire End Ferrule 可与多种标准电线和接线端子兼容,适用于大多数工业和商业应用。Weidmüller 提供详尽的技术文档和工程数据,便于用户下载和参考。此外,该公司还提供在线技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题:端子套管安装后接触不良
    - 解决方案:检查剥线长度是否准确,确保导线完全插入并接触到端子套管内部。

    2. 问题:端子套管断裂
    - 解决方案:检查安装过程中是否有过度施力,避免用力不当导致损坏。
    3. 问题:端子套管无法识别
    - 解决方案:确认是否正确选择了导体截面积,检查是否符合产品规格。

    总结和推荐


    H6,0/15 Wire End Ferrule 是一款高性能的端子套管,具备高精度制造、广泛适用性和环保合规性等显著特点。其独特的设计和卓越的性能使其成为工业自动化、建筑布线和机械制造等领域的理想选择。我们强烈推荐此产品,特别是在需要高可靠性和一致性的应用场景中。

0124700000参数

参数
零件状态 在售
包装方式 散装

0124700000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0124700000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 0124700000 0124700000数据手册

0124700000封装设计

查看详情并下载
Symbol
Footprint
3D Model
