9004350000

厂牌: WEIDMüLLER
产品描述: Conn Wire End Ferrule Straight Plastic Black Reel
供应商型号: JY-9004350000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 导线金属环 9004350000

9004350000概述


    产品简介

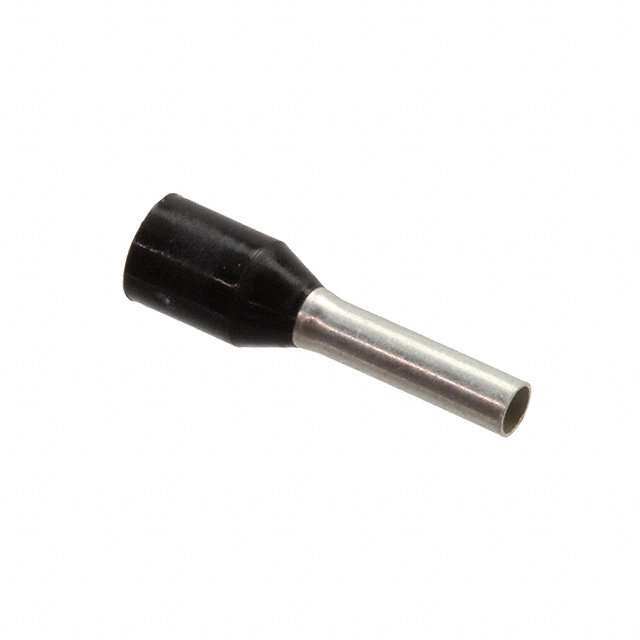

    本文将详细介绍一款适用于电线端子连接的产品——H1,5/14D SW BD型带塑料保护套的电线端子(Wire-end ferrule)。这类电子元器件主要用于电线末端的压接固定,以确保电气连接的安全性和可靠性。它们广泛应用于工业自动化、电力系统、通信设备以及各种机械和电器控制柜中,确保电流安全稳定传输。

    技术参数


    这款电线端子的具体技术参数如下:
    - 导体额定截面积:1.5 mm²
    - 总长度:14 mm
    - 接触面长度:8 mm
    - 接触面直径:1.7 mm
    - 保护套直径:3.2 mm
    - 金属套管厚度:0.15 mm
    - 塑料保护套厚度:0.25 mm
    此外,这款电线端子符合ETIM 2.0/3.0、eClass 4.1/5.0/5.1标准,同时具备相关认证机构的认证。

    产品特点和优势


    H1,5/14D SW BD型电线端子具有以下显著特点和优势:
    1. 高强度金属套管:有效防止机械损伤,确保长期使用过程中的可靠性和安全性。
    2. 绝缘塑料保护套:增加电绝缘性能,避免触电危险,提高操作人员的安全性。
    3. 标准化设计:符合国际标准,方便全球范围内的应用和兼容性测试。
    4. 易识别的颜色代码:便于区分不同规格的电线端子,简化安装和维护工作。

    应用案例和使用建议


    这种电线端子常见于各类机械、自动化设备和电器控制柜的内部接线中,尤其适合高压和高电流的应用环境。例如,在一个工业自动化生产线中,该电线端子可以用于连接电机、传感器等设备的电源线路,确保系统的稳定运行。
    使用时应注意以下几点:
    - 合适的工具:确保使用适当的压接工具,以达到最佳的压接效果。
    - 正确的安装:根据电线的截面积选择合适的端子,并确保接触面清洁无污垢。
    - 定期检查:定期对已安装的电线端子进行检查,确保其长期可靠的连接。

    兼容性和支持


    此款电线端子能够与市场上常见的电线和压接工具配合使用。Weidmüller公司提供全面的技术支持和售后服务,包括安装指导、故障排查及产品更换等服务。此外,公司网站上还有详细的使用说明和技术文档,可供用户随时查阅。

    常见问题与解决方案


    1. 问题:电线端子无法正确安装。
    解决方法:请确认所选用的电线端子规格与电线截面积匹配,且确保电线端子和电线接触面清洁。

    2. 问题:电线端子出现松动。
    解决方法:重新压接电线端子,并确保压接工具正确设置压力,避免过压或欠压。

    总结和推荐


    综上所述,H1,5/14D SW BD型带塑料保护套的电线端子凭借其卓越的机械强度、优异的电绝缘性能以及广泛的适用范围,成为许多工业应用中的理想选择。我们强烈推荐这款产品,特别是在需要高安全性和可靠性的场合。

9004350000参数

参数
零件状态 在售
包装方式 散装

9004350000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9004350000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9004350000 9004350000数据手册
