9025860000

厂牌: WEIDMüLLER
产品描述: Wire End Ferrule Straight Plastic White
供应商型号: 9025860000
供应商: 国内现货
标准整包数: 24500
WEIDMüLLER 接线座- 配件 - 导线金属环 9025860000

9025860000概述


    产品简介


    基本信息

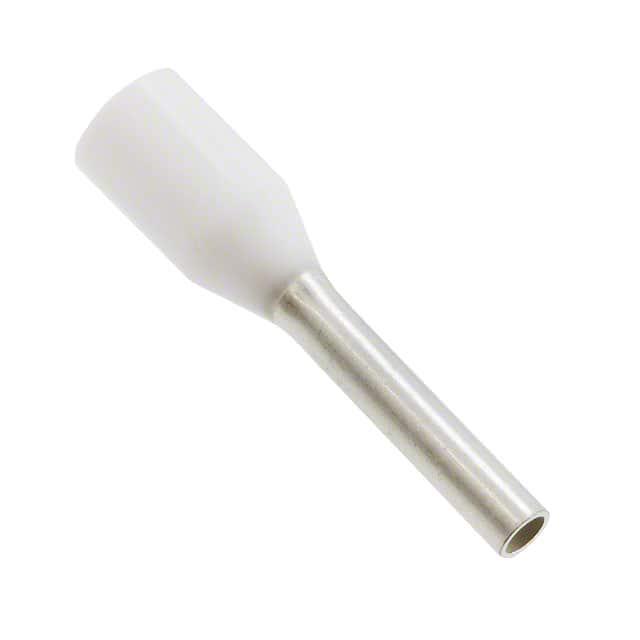

    本文介绍的是Weidmüller公司生产的线端套管(Wire End Ferrule),型号为H0,75/16 W。这类产品主要用于保护电线端部,防止导线散开,确保连接处的稳定性和安全性。适用于工业自动化、楼宇控制、开关柜、电力设备等领域。
    主要功能
    线端套管的主要功能是将电线端部通过套管进行包裹和固定,避免导线散开或受到外部机械损伤,从而提高电气连接的安全性和可靠性。

    技术参数


    | 参数名称 | 描述 |

    | 导体额定截面积 | 0.75 mm² |
    | AWG | 18 |
    | 总长度(L1) | 16 mm |
    | 接触面长度(L2) | 10 mm |
    | 接触面直径(D1) | 1.2 mm |
    | 套管直径(D2) | 2.8 mm |
    | 金属套筒厚度(S1) | 0.15 mm |
    | 塑料套筒厚度(S2) | 0.25 mm |
    | 包装方式 | 松散包装在聚乙烯袋内 |
    | 数量 | 每包500件 |

    产品特点和优势


    1. 高稳定性:套管采用高质量材料制成,确保在各种环境下都能提供稳定的机械强度。
    2. 电气性能优越:导体接触面积大,电阻小,确保电流传输的高效性。
    3. 易于安装:独特的设计使得安装简单快捷,节省时间和成本。
    4. 兼容性广泛:适用于多种导体截面,满足不同应用需求。
    5. 认证齐全:符合ETIM、eClass等多种行业标准和规范。

    应用案例和使用建议


    应用案例
    该款线端套管被广泛应用于工业控制面板、楼宇控制系统及电力系统中。例如,在自动化设备的接线过程中,该套管能有效避免导线松动,提高系统的稳定性和可靠性。
    使用建议
    1. 在安装前,确保导线的清洁和干燥,以获得更好的电气接触。
    2. 根据导体的实际截面积选择合适的套管型号。
    3. 在安装时,确保套管完全包裹住导线,以保证良好的密封效果。
    4. 定期检查套管的完好性,及时更换损坏的套管。

    兼容性和支持


    兼容性
    该线端套管可以与各种标准导线和接线端子配套使用,适合多种不同类型的电气系统。Weidmüller公司还提供了详细的安装指南和技术支持文档,帮助用户正确使用产品。
    支持
    Weidmüller公司提供全方位的技术支持和售后服务,包括产品安装指导、技术咨询和故障排查等服务。用户可以通过官方网站获取更多资料和支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 套管安装后容易脱落 | 确保导线清洁且干燥,安装时压紧套管 |
    | 套管内部接触不良 | 检查导线和套管的尺寸是否匹配,重新安装 |
    | 套管断裂 | 使用正确的工具安装,避免用力过猛 |

    总结和推荐


    综合评估
    这款Weidmüller线端套管在设计、制造质量和使用便捷性方面表现出色。它不仅具备出色的电气性能和机械强度,而且操作简便,能够显著提升电气连接的可靠性和安全性。对于需要频繁布线和连接的应用场景,如工业自动化设备和电力系统,这款套管是理想的选择。
    推荐使用
    综上所述,我们强烈推荐使用Weidmüller的线端套管。其优秀的电气性能、广泛的适用范围和可靠的长期表现使其成为众多行业用户的首选。

9025860000参数

参数
零件状态 在售
包装方式 散装

9025860000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9025860000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9025860000 9025860000数据手册

9025860000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24500+ ¥ 0.1495
库存: 24500
起订量: 24500 增量: 24500
交货地:
最小起订量为:24500
合计: ¥ 3662.75
