8870180000

产品分类: 信号继电器
厂牌: WEIDMüLLER
产品描述: 4ms 10ms 24V DPDT(2 Form C) 1.44KΩ 16.7mA 250V 通孔安装 29mm*13.7mm*25.5mm
供应商型号: 10B-3218431-14
供应商: 国内现货
标准整包数: 1

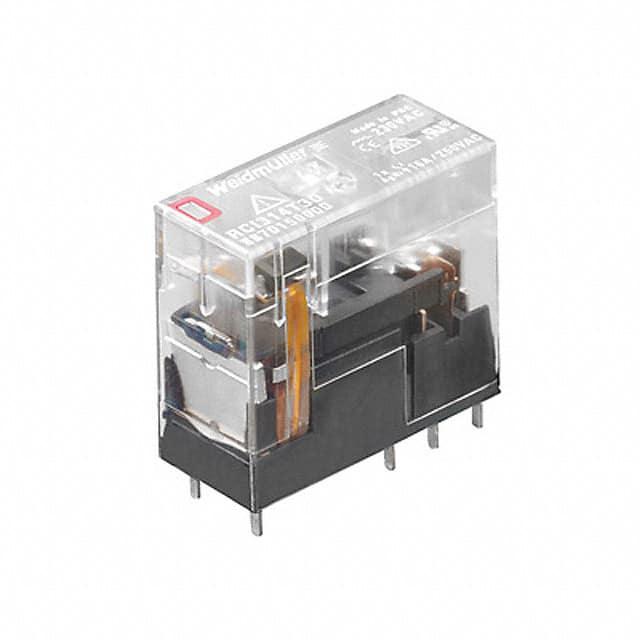

WEIDMüLLER 信号继电器 8870180000

8870180000概述

    电子元器件产品技术手册

    产品简介


    本技术手册详细介绍的是威图(Weidmüller)公司的工业继电器模块及固态继电器系列产品。这类产品广泛应用于工业自动化、机械设备、能源管理等多个领域,通过可靠的连接技术和先进的继电器技术,为用户提供高效、稳定的电力控制解决方案。

    技术参数


    以下是具体的产品技术规格及性能参数列表:
    | 参数项 | 值 |

    | 额定切换电压 | 240 V AC |
    | 最大切换电压(交流) | 400 V |
    | 连续电流 | 16 A |
    | 触点材料 | AgNi 90/10 |
    | 机械寿命 | 5 x 10^6 次操作(交流线圈)
    10 x 10^6 次操作(直流线圈) |
    | 爆燃时间 / 断开时间 | 8 ms / 6 ms |
    | 状态指示器 [打印] / 自由轮二极管 | 绿色LED = 直流线圈
    红色LED = 交流线圈
    自由轮二极管 = 是 |
    | 工作环境温度范围 | -40°C 至 +70°C |
    | 可燃性等级(UL94) | V-0 |
    | 湿度 | 40°C 下 93% 相对湿度,无冷凝 |

    产品特点和优势


    威图工业继电器模块和固态继电器具备以下显著特点:
    - 安全、便捷的连接系统:采用PUSH IN连接系统,能够显著减少布线时间,提高工作效率。
    - 稳定可靠:无论是电磁式还是电子式,均具备优良的稳定性和可靠性。
    - 易于操作和维护:集成的机械保持测试按钮便于调试和维护,减少停机时间。
    - 多样化选择:提供多种接触点数量和连接方式的选择,满足不同应用需求。

    应用案例和使用建议


    应用场景
    这些继电器模块广泛应用于工业控制系统、远程监控系统、信号转换设备等。例如,在工业自动化生产线中,可以用来控制电动机的启动和停止,实现生产过程的自动控制和监控。
    使用建议
    为了保证最佳的工作状态,建议定期检查和清洁接线端子,确保良好的电气连接。同时,在进行设备安装和接线时,务必遵循制造商提供的安装指南,避免错误接线带来的潜在风险。

    兼容性和支持


    威图工业继电器模块和固态继电器适用于标准的TS35 DIN导轨安装。它们与常见的工业控制系统具有良好的兼容性。对于技术支持和售后服务,威图提供了详尽的技术文档和在线支持,确保用户能够获得及时的帮助。

    常见问题与解决方案


    - 问题一:工作过程中继电器频繁跳闸?
    - 解决方案:首先检查负载电流是否超过了额定值;其次,确保所有的连接点都牢固且没有氧化现象。

    - 问题二:LED指示灯不亮?
    - 解决方案:检查是否有合适的电源输入;确认LED灯是否损坏,必要时更换新的LED灯。
    - 问题三:设备出现故障代码?
    - 解决方案:参考产品手册中的故障代码表,识别具体问题并采取相应措施。

    总结和推荐


    综上所述,威图工业继电器模块和固态继电器凭借其出色的连接技术、高度可靠性和广泛的适用性,成为工业自动化领域的理想选择。推荐在各种需要可靠电力控制的场景中使用这些产品,以提升整体系统的效率和稳定性。

8870180000参数

参数
交流线圈电压 -
运行时间 10ms
触头外形 DPDT(2 Form C)
最大开关电流 -
交流开关电压 250V
插入损耗 -
绝缘 -
释放时间 4ms
负载电流额定值 -
线圈电阻 1.44KΩ
直流开关电压 -
直流线圈电压 24V
线圈电流 16.7mA
长*宽*高 29mm*13.7mm*25.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

8870180000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

8870180000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 信号继电器 WEIDMüLLER 8870180000 8870180000数据手册

8870180000封装设计

查看详情并下载
Symbol
Footprint
3D Model
