9021130000

厂牌: WEIDMüLLER
产品描述: Ferrule Terminal , Insulated, Straight
供应商型号: 9021130000
供应商: Master
标准整包数: 300

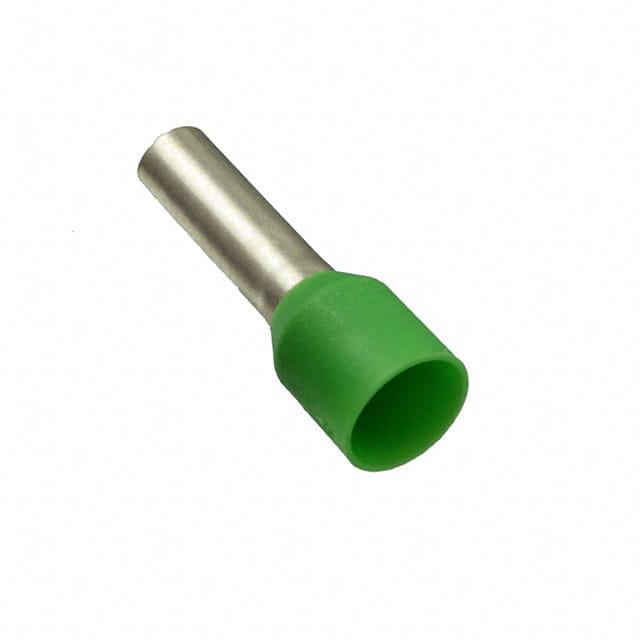

WEIDMüLLER 接线座- 配件 - 导线金属环 9021130000

9021130000概述

    电子元器件技术手册:线端套管(带塑料夹)

    产品简介


    线端套管(带塑料夹)是一种用于电缆和电线连接的电气保护装置。本产品适用于各种电子设备和电路系统的布线工程,尤其适合需要高度稳定性和耐用性的场合。本次介绍的产品为H6,0/20T GN,专为6平方毫米截面积的导体设计,具备良好的机械强度和电气性能,适用于工业控制、自动化设备等领域。

    技术参数


    | 参数 | 值 |

    | 长度 (L1) | 20 mm |
    | 宽度 | 6.9 mm |
    | 高度 | 6.9 mm |
    | 导体额定截面积 | 6 mm² |
    | 美国标准 (AWG) | 10 |
    | 接触表面长度 (L2) | 12 mm |
    | 接触表面直径 (D1) | 3.5 mm |
    | 夹口直径 (D2) | 6.3 mm |
    | 金属套管厚度 (S1) | 0.2 mm |
    | 塑料夹厚度 (S2) | 0.3 mm |
    批准认证
    - ETIM 2.0 EC000005
    - ETIM 3.0 EC000005
    - eClass 4.1 27-06-07-01
    - eClass 5.0 27-40-02-01
    - eClass 5.1 27-40-02-01

    产品特点和优势


    H6,0/20T GN 线端套管具有以下几个显著的优势:
    - 高稳定性:具备出色的机械强度和抗拉伸能力,确保长期稳定的电气连接。
    - 耐用性:采用优质材料制造,耐腐蚀、耐老化,延长使用寿命。
    - 易安装:接触表面长度和直径的设计使其易于安装和拆卸,方便快捷。
    - 安全性:良好的电气绝缘性能,确保操作安全可靠。
    - 颜色标识:绿色标识使其易于区分和管理。

    应用案例和使用建议


    H6,0/20T GN 线端套管广泛应用于工业自动化设备、电力传输系统和控制系统等场景。为了确保最佳性能,建议在使用时注意以下几点:
    - 正确选择:确保所选线端套管与导体的截面积匹配。
    - 避免损伤:安装过程中避免对线端套管造成机械损伤,以免影响其电气性能。
    - 定期检查:定期检查线端套管的状态,确保其处于良好状态。

    兼容性和支持


    该产品与多种电气连接装置兼容,如端子排、继电器等。制造商提供详细的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。此外,用户还可以通过官方渠道获取详细的安装和使用说明文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 套管不易安装 | 检查导体是否清洁,确认套管尺寸正确 |
    | 电气连接不稳定 | 确认接触表面无损伤,重新安装 |
    | 使用过程中出现松动 | 检查套管是否正确安装,必要时重新固定 |

    总结和推荐


    综上所述,H6,0/20T GN 线端套管是一款高性能、高稳定性的电子元器件,特别适合于工业自动化和电力传输系统的布线工程。其优越的机械强度、良好的电气性能和简便的操作方式使其在市场上具有极强的竞争力。强烈推荐用户在选择相关产品时优先考虑此款线端套管。

9021130000参数

参数 值
零件状态 在售

9021130000厂商介绍

Weidmüller是一家自1850年延续至今、总部位于Detmold的家族企业,面向工业环境提供电力、信号和数据领域的产品、解决方案与服务,业务涵盖工业连接、电子产品、自动化与软件,以及工具、标识和工业打印设备。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Weidmüller 相关型号,如 36150、1061200000、9025770000、3047028 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

9021130000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9021130000 9021130000数据手册

9021130000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.1272 ¥ 1.0773
2500+ $ 0.1153 ¥ 0.9589
5000+ $ 0.1105 ¥ 0.9179
7500+ $ 0.106 ¥ 0.8809
25000+ $ 0.1014 ¥ 0.8302
50000+ $ 0.0998 ¥ 0.8173
100000+ $ 0.0983 ¥ 0.8052
150000+ $ 0.0983 ¥ 0.8052
库存: 5000
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 323.19
