9005840000

厂牌: WEIDMüLLER
产品描述: Wire End Ferrule With Plastic Collars Red
供应商型号: 9005840000
供应商: Master
标准整包数: 5000
WEIDMüLLER 接线座- 配件 - 导线金属环 9005840000

9005840000概述

    电子元器件产品技术手册:导线端子套管

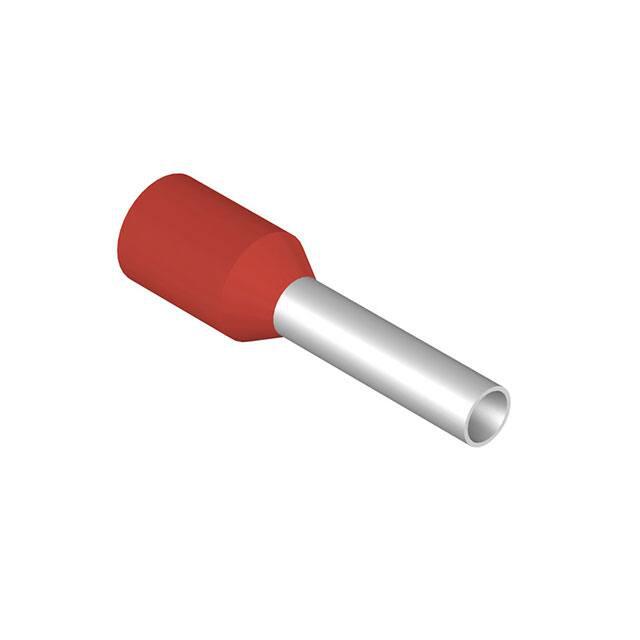

    1. 产品简介


    本产品为导线端子套管(Wire end ferrules),主要用于保护导线裸露的金属部分,增强连接点的机械强度,防止接触不良和氧化腐蚀。特别设计的塑料卡口(collar)能够确保更好的固定效果,适用于工业控制、电力传输和其他多种电气工程领域。本手册详细介绍了型号为H1,5/14 R BD GSP的产品,适用于截面积为1.5mm²的导线。

    2. 技术参数


    - 导体额定截面:1.5mm²
    - AWG规格:16
    - 总长度(L1):14mm
    - 接触面长度(L2):8mm
    - 接触面直径(D1):1.7mm
    - 卡口直径(D2):3.2mm
    - 金属套管厚度(S1):0.15mm
    - 塑料卡口厚度(S2):0.25mm

    3. 产品特点和优势


    - 坚固耐用:高硬度的金属套管,配合塑料卡口设计,确保长时间稳定工作,不易断裂或损坏。
    - 便于识别:采用颜色编码,方便快速识别不同规格的导线,提高了安装效率。
    - 适应性强:适用于各种工业应用场合,特别是在需要可靠电气连接的环境中表现出色。
    - 安全性高:防止裸露的导线金属部分发生氧化或短路,提高系统的安全性和可靠性。

    4. 应用案例和使用建议


    - 应用场景:常用于工业控制箱、配电盘、电机控制系统等场合,确保导线连接点的安全和稳定。
    - 使用建议:安装时确保导线截面与导线端子套管匹配,注意塑料卡口的位置以确保最佳固定效果;定期检查连接点,确保无松动或腐蚀现象。

    5. 兼容性和支持


    - 兼容性:此型号导线端子套管与各种标准规格的1.5mm²导线兼容,可广泛应用于不同的设备和系统中。
    - 支持信息:厂商提供全面的技术支持,包括产品咨询、安装指导及售后维护服务,确保用户能够正确、高效地使用该产品。

    6. 常见问题与解决方案


    - 问题1:安装过程中如何确保导线端子套管固定牢固?
    - 解决方案:选择合适尺寸的导线端子套管,并使用专用工具将套管压紧到导线上,确保塑料卡口完全覆盖导线,避免松动。

    - 问题2:如何判断导线端子套管是否已正确安装?
    - 解决方案:检查套管是否与导线紧密结合,目视确认塑料卡口是否完整无损,必要时可以进行拉力测试。

    7. 总结和推荐


    综合来看,H1,5/14 R BD GSP型导线端子套管凭借其坚固耐用、易于识别、适应性强等特点,在众多应用场合中表现出色。特别适用于需要可靠电气连接的工业控制设备中。我们强烈推荐该产品给所有需要此类电气连接解决方案的用户,相信它能显著提升您的工作效率和系统稳定性。

9005840000参数

参数
零件状态 在售

9005840000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9005840000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9005840000 9005840000数据手册

9005840000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0284 ¥ 0.2365
10000+ $ 0.0271 ¥ 0.2257
25000+ $ 0.0257 ¥ 0.2132
50000+ $ 0.0249 ¥ 0.2039
100000+ $ 0.0238 ¥ 0.1953
150000+ $ 0.0235 ¥ 0.1927
250000+ $ 0.0232 ¥ 0.1901
500000+ $ 0.0232 ¥ 0.1901
库存: 10000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1182.5
