232-516/007-000

产品分类: 接线板-适配器
厂牌: WAGO
产品描述:
供应商型号: Q-232-516/007-000
供应商: WAGO
标准整包数: 25

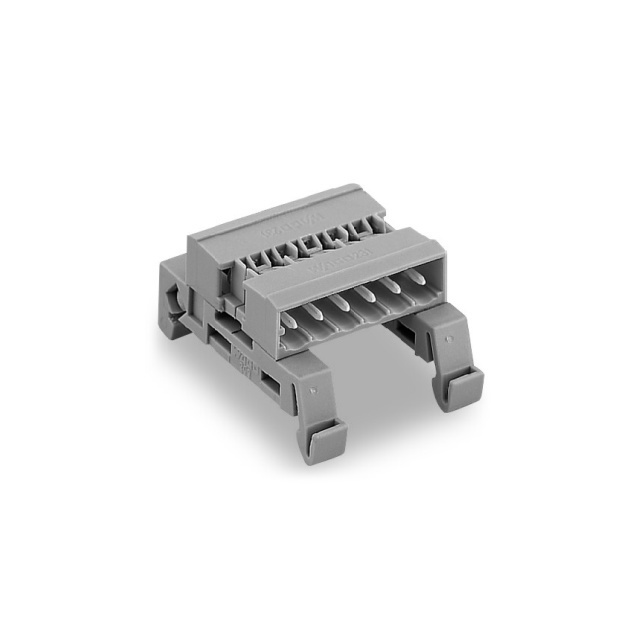

WAGO 接线板-适配器 232-516/007-000

232-516/007-000概述

    WAGO 232-516/007-000 双排端子台技术手册

    产品简介


    WAGO 232-516/007-000 是一款适用于DIN-35导轨安装的双排端子台,具有16个插针,每个插针之间的间距为5毫米。它允许用户通过电线束或电缆组件将多个适配器连接在一起,广泛应用于工业自动化、建筑自动化和控制系统等领域。这款端子台还提供了侧边编码键,便于用户进行识别和安装。

    技术参数


    - 电气参数:
    - 额定电压(III/3):250V
    - 额定冲击电压(III/3):4kV
    - 额定电压(III/2):320V
    - 额定冲击电压(III/2):4kV
    - 额定电流:12A
    - UL认证电压(B组):300V
    - UL认证电流(B组):15A
    - UL认证电压(D组):300V
    - UL认证电流(D组):10A
    - CSA认证电压(B组):300V
    - CSA认证电流(B组):15A
    - CSA认证电压(D组):300V
    - CSA认证电流(D组):10A
    - 机械参数:
    - 插针间距:5 mm(0.197英寸)
    - 宽度:83.2 mm / 3.276英寸
    - 高度:15 mm / 0.591英寸(从DIN-35导轨上边缘算起)
    - 深度:42.5 mm / 1.673英寸
    - 连接类型:插拔式连接器(公头连接器)
    - 材料和环境要求:
    - 绝缘材料:聚酰胺66(PA 66)
    - 火焰等级:UL94 V0
    - 极限温度范围:-60°C 至 +100°C

    产品特点和优势


    WAGO 232-516/007-000双排端子台的独特功能在于其DIN-35导轨安装设计,确保了其稳定可靠的连接。此外,其具备多样的认证(如UL、CSA等),适合各种恶劣的工作环境。该产品支持多种电压和电流规格,能够满足不同应用的需求。

    应用案例和使用建议


    此端子台常用于自动化控制系统中,例如工厂自动化和建筑自动化系统。它可用于控制面板内的布线,以实现设备间的连接。建议在安装时,确保所有电气规格符合使用条件,且严格按照制造商指南进行操作。在极端环境下使用时,需要特别注意温度限制,确保不会超过设备的耐温范围。

    兼容性和支持


    WAGO 232-516/007-000 兼容各种电线束和电缆组件,可通过 WAGO 配置器网站进行配置以适应特定的应用需求。厂商提供全面的支持服务,包括技术咨询、故障排除和维修服务。

    常见问题与解决方案


    - 问题1:如何正确选择和使用编码键?
    - 解决方案:编码键位于端子台两侧,可通过侧视窗安装。正确的编码可以避免错误连接,确保电路安全可靠。
    - 问题2:如何在极端温度下使用?
    - 解决方案:确保工作环境温度不超过设备极限温度范围(-60°C 至 +100°C)。如果环境温度超出此范围,则需采取额外的热管理措施。

    总结和推荐


    WAGO 232-516/007-000 双排端子台是一款高品质的电气连接产品,以其稳定的性能、广泛的适用性和可靠的兼容性脱颖而出。无论是对于自动化系统的布线还是建筑自动化的应用,这款端子台都是理想的选择。强烈推荐给需要高性能、高可靠性的工业应用场合。

232-516/007-000参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

232-516/007-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-516/007-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-适配器 WAGO 232-516/007-000 232-516/007-000数据手册

232-516/007-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
