1305320000

产品分类: 接线板-适配器
厂牌: WEIDMüLLER
产品描述:
供应商型号: U-1305320000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线板-适配器 1305320000

1305320000概述

    电子元器件产品技术手册

    产品简介

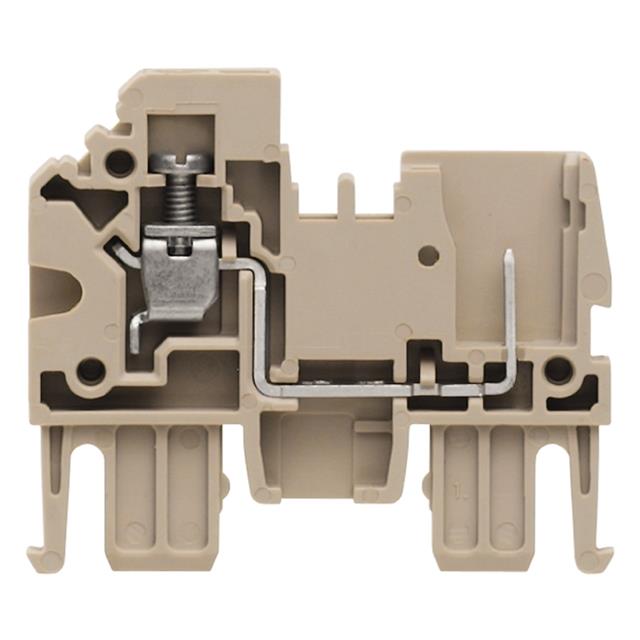

    W-Series, WeiCoS WDT 2.5 AT 是一款由 Weidmüller Interface GmbH & Co. KG 生产的多功能电子元器件。该产品属于 W-Series 系列,主要应用于工业自动化控制、电力系统等领域。它采用硬化的钢材以提供机械强度,并且使用高品质的镀锡铜以保证最佳的导电性。所有材料均符合RoHS要求并经过了严格的环保测试,确保其符合当前的环保标准。

    技术参数


    WDT 2.5 AT 的技术规格和性能参数如下:
    - 尺寸和重量
    - 净重:4.439 克
    - 温度范围
    - 连续运行温度范围:-50°C 至 120°C
    - 连接类型
    - 第一端:螺钉连接
    - 第二端:插接式连接
    - 连接方向
    - 连接方向:侧面
    - 连接数:1
    - 接线范围
    - 螺钉连接最小接线范围:0.13 mm²
    - 螺钉连接最大接线范围:4 mm²
    - 插接式连接最小接线范围:0.5 mm²
    - 插接式连接最大接线范围:4 mm²
    - 螺钉尺寸:M 2.5
    - 紧固扭矩:最小 0.4 Nm,最大 0.6 Nm
    - 额定电流:24 A(最大电流为 27 A)
    - 额定电压:500 V
    - 绝缘耐压等级:6 kV
    - 材料:Wemid(阻燃等级 V-0)
    - 污染等级:3
    - 认证标准:IEC 60947-7-1, IEC 61984

    产品特点和优势


    1. 高机械强度:采用硬化钢材,提高了产品在严苛环境下的使用寿命。
    2. 优秀的导电性:使用镀锡铜材料,保证电流传输效率。
    3. 广泛的接线范围:可适应不同类型的电线,包括细绞线和大截面线缆。
    4. 可靠的紧固系统:提供精确的紧固扭矩,避免因过度紧固而损坏电线。
    5. 严格的环保标准:符合RoHS要求,确保产品环保安全。

    应用案例和使用建议


    WDT 2.5 AT 广泛应用于工业自动化控制系统、电力分配系统、电机驱动装置等。例如,在工厂自动化控制面板中,可以作为主控单元与传感器之间的信号连接点。对于用户来说,建议在安装前确认电线类型是否在产品允许的接线范围内,并严格按照规定的紧固扭矩进行安装,以确保连接稳定可靠。

    兼容性和支持


    WDT 2.5 AT 与其他标准电气设备和组件具有良好的兼容性。制造商提供了详尽的技术支持文档和售后服务,用户可以通过其官方网站获取最新的技术支持资料和培训服务。

    常见问题与解决方案


    1. 问题:安装过程中紧固扭矩过大,导致电线损坏。
    - 解决办法:严格按照产品手册规定的扭矩值进行操作,必要时使用扭矩扳手辅助。
    2. 问题:发现接线松动。
    - 解决办法:重新检查所有连接点,确保达到正确的紧固扭矩值,并使用螺丝刀加固。

    总结和推荐


    WDT 2.5 AT 是一款功能强大、性能稳定的电子元器件。其高强度材料和宽广的接线范围使其成为工业自动化系统的理想选择。对于需要高效电流传输和高可靠性连接的应用场合,我们强烈推荐使用 WDT 2.5 AT。

1305320000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

1305320000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1305320000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-适配器 WEIDMüLLER 1305320000 1305320000数据手册

1305320000封装设计

查看详情并下载
Symbol
Footprint
3D Model
