2296281

产品分类: 接线板-适配器
厂牌: PHOENIX CONTACT
产品描述: Front adapter, 4 x 8 channels can be connected for SIMATIC S7-300, 14-pos.
供应商型号: 277-5229-ND
供应商: Digi-Key
标准整包数: 1

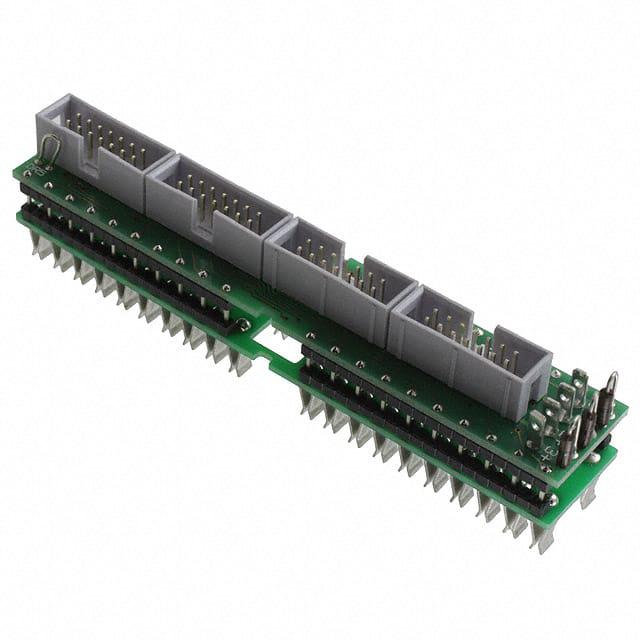

PHOENIX CONTACT 接线板-适配器 2296281

2296281概述

    PHOENIX CONTACT FLKM 50/4-FLK14/PA-S300 前置适配器技术手册

    产品简介


    FLKM 50/4-FLK14/PA-S300 是一款专为SIMATIC S7-300设计的前置适配器,允许最多连接32个通道。它采用模块化设计,配备4个14针插接头,适用于工业自动化控制系统。此适配器主要用于实现数字输入输出接口的连接,并具备一定的电流承载能力和环境适应能力。适用于各种自动化控制应用场合,如制造业、化工、能源等领域。

    技术参数


    - 额定电压: 交流<50V, 直流60V
    - 可连接通道数: 32
    - 连接类型: 符合IEC 60603-13标准的扁平电缆插接头
    - 插接头数量: 4个
    - 每个插接头的针脚数: 14
    - 操作温度范围: -20°C 至 50°C
    - 储存/运输温度范围: -20°C 至 70°C
    - 安装位置: 任意
    - 标准/法规: IEC 60664, DIN EN 50178, IEC 62103
    - 最大允许电流: 每路径1A, 每连接点8A(通过单独电源)
    - 最大允许总电流: 每字节2A(通过连接器供电),在单独的并联电源下可达8A
    - 污染等级: 2级
    - 浪涌电压类别: II类

    产品特点和优势


    - 高可靠性: 满足IEC和DIN标准,确保高可靠性和稳定运行。
    - 宽泛的工作温度范围: 能够在极端温度条件下正常工作,适应性强。
    - 隔离与非隔离选择: 提供既有隔离又有非隔离的连接选项,满足不同需求。
    - 模块化设计: 灵活配置,易于维护和升级。
    - 广泛的应用支持: 支持多种SIEMENS控制器型号,适用于多种自动化系统。

    应用案例和使用建议


    FLKM 50/4-FLK14/PA-S300 适配器常用于与S7-300系列PLC配套使用。在具体应用时,应注意避免短路,正确断开所有桥接件。此外,在模拟输入板卡上必须断开所有桥接件以防止短路;而在数字输入输出板卡上,由于交付时已存在桥接件,输入和输出字节是非隔离的,需谨慎处理。
    使用建议:
    - 在连接电缆前确认所有插接头上的桥接件已正确设置。
    - 确保连接器稳固安装,以避免松动导致的信号丢失。
    - 定期检查环境温度,确保适配器在正常工作范围内运行。

    兼容性和支持


    - 兼容控制器: 支持SIEMENS S7-300系列,如CPU 313C, CPU 314C等。
    - 认证和批准: 通过CUL, GOST, UL认证,确保产品符合国际标准。
    - 制造商支持: 提供详尽的用户文档和技术支持,客户可通过官方渠道获得帮助。

    常见问题与解决方案


    1. 问题: 为什么适配器在安装后无法正常工作?
    - 解决方案: 检查所有桥接件是否已正确断开,并确认连接器安装稳固无误。
    2. 问题: 适配器在高温环境下会有什么影响?
    - 解决方案: 确保在适配器的正常工作温度范围内(-20°C至50°C)使用,避免长期处于高温环境下工作。

    总结和推荐


    FLKM 50/4-FLK14/PA-S300 前置适配器凭借其可靠的性能和广泛的适用性,适合于各种工业自动化控制场合。它不仅在功能和技术参数方面表现出色,还提供了良好的技术支持和服务。对于需要高性能、高可靠性的工业控制系统,推荐使用该适配器。

2296281参数

参数
安装方式 板安装
零件状态 在售

2296281厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
