2907383

产品分类: 接线板-适配器
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 2907383-ND
供应商: Digi-Key
标准整包数: 1

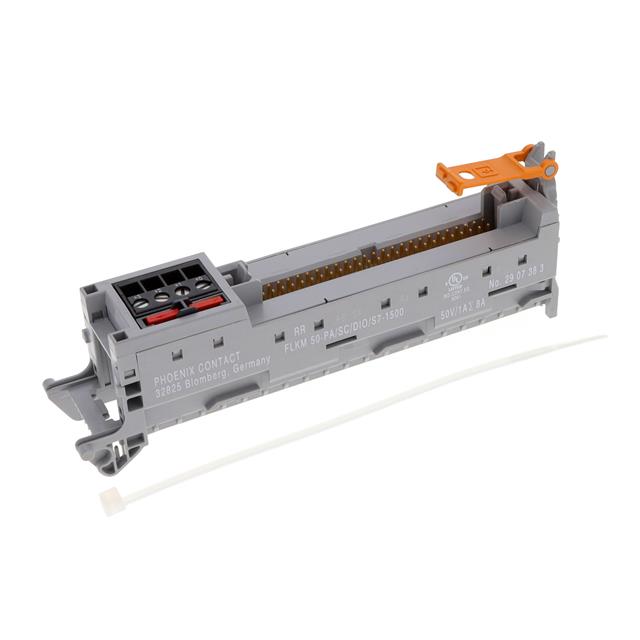

PHOENIX CONTACT 接线板-适配器 2907383

2907383概述

    VARIOFACE Front Adapter for SIMATIC® S7-1500 Digital Modules

    1. 产品简介


    VARIOFACE Front Adapter 是专为SIMATIC® S7-1500系列数字模块设计的一款前接线适配器。它能够支持最多32通道的连接,适用于工业自动化控制系统中的各种应用场景。其紧凑的设计使其成为工厂自动化、过程控制以及机器制造领域的理想选择。

    2. 技术参数


    - 产品类型: 前接线适配器
    - 绝缘特性:
    - 过电压类别: II类
    - 污染程度: 2级
    - 电气特性:
    - 最大允许操作电压: < 50 V DC
    - 最大允许电流: 1 A(每路径)
    - 最大允许总电流: 2 A(当从模块侧供电时,每字节),12 A(当通过前端适配器供电时)
    - 额定运行模式: 100% 运行因子
    - 额定浪涌电压: 0.5 kV
    - 控制器支持:
    - 西门子 S7-1500系列:6ES7521-1BL00-0AB0 和 6ES7522-1BL00-0AB0
    - 连接方式: IDC/FLK针条式连接
    - 连接数量: 1个连接,50个位置,间距2.54 mm
    - 电源连接方式: 螺丝连接
    - 螺丝扭矩: 0.4 Nm
    - 尺寸: 宽度 29.8 mm,高度 130.4 mm,深度 46 mm
    - 防护等级: IP20
    - 工作温度范围: 操作温度 -25°C 到 60°C,存储/运输温度 -40°C 到 70°C
    - 标准和法规: 符合IEC 61131-2标准

    3. 产品特点和优势


    VARIOFACE Front Adapter 具有以下独特功能和优势:
    - 高可靠性: 采用II类过电压保护,确保稳定可靠的操作。
    - 高集成度: 紧凑设计,可以高效集成到现有系统中。
    - 广泛的适用性: 支持多个型号的西门子S7-1500控制器,提高了灵活性。
    - 灵活的连接方式: 采用IDC/FLK针条式连接和螺丝连接方式,便于安装和维护。

    4. 应用案例和使用建议


    该适配器广泛应用于各类工业自动化场景,如机器制造、过程控制和工厂自动化等。在使用过程中,建议:
    - 严格按照安装指南操作:确保正确安装以避免潜在的电气故障。
    - 注意环境条件:保证工作温度在规定范围内,以保持最佳性能。

    5. 兼容性和支持


    该产品与西门子 S7-1500系列控制器兼容,具体型号包括6ES7521-1BL00-0AB0 和 6ES7522-1BL00-0AB0。厂商提供了详尽的技术文档和支持,以确保用户在安装和使用过程中得到充分指导。

    6. 常见问题与解决方案


    - 问题: 如何正确连接前端适配器?
    - 解答: 按照手册中的步骤,使用IDC/FLK针条式连接和螺丝连接,确保所有连接点牢固。
    - 问题: 如何调整螺丝扭矩?
    - 解答: 使用扭矩扳手将螺丝扭矩调整至0.4 Nm,以防止过度紧固导致损坏。
    - 问题: 设备无法正常工作怎么办?
    - 解答: 首先检查所有连接是否牢固,确认供电电压在允许范围内,如果问题依然存在,请联系技术支持。

    7. 总结和推荐


    综上所述,VARIOFACE Front Adapter 是一款高性能的前接线适配器,具有广泛的应用场景和可靠的性能。它不仅满足多种控制器的要求,还提供了详细的使用说明和技术支持。因此,强烈推荐给需要高效、可靠前接线解决方案的专业用户。

2907383参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2907383厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2907383数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-适配器 PHOENIX CONTACT 2907383 2907383数据手册

2907383封装设计

查看详情并下载
Symbol
Footprint
3D Model
