890-686

产品分类: 接线板-适配器
厂牌: WAGO
产品描述:
供应商型号: Q-BN-890-686
供应商: 期货订购
标准整包数: 1
WAGO 接线板-适配器 890-686

890-686概述

    WAGO H-Distribution Connector (Item Number: 890-686) 技术手册解析

    1. 产品简介

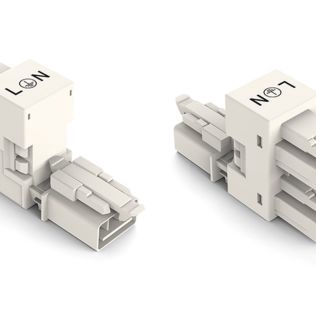

    WAGO 890-686是一款H型分线连接器,专为飞线安装设计。该连接器具有三个插脚(3-pole),支持1个输入口和2个输出口,均布置在同一侧。每个输出接口配有一个锁定杠杆,确保连接稳固可靠。适用于各种工业自动化控制、楼宇自动化系统、LED照明系统等领域。

    2. 技术参数


    - 电气参数:
    - 额定电压:250V(III/3类)
    - 冲击电压:4 kV(III/3类)
    - 额定电流:16A
    - 连接数据:
    - 极数:3
    - 接地功能:前置接地接触点
    - 几何数据:
    - 插针间距:4.4 mm (0.173 英寸)
    - 宽度:16.4 mm (0.646 英寸)
    - 高度:29 mm (1.142 英寸)
    - 深度:57.85 mm (2.278 英寸)
    - 机械数据:
    - 码制:A
    - 连接插拔力:约 20 至 70 N(取决于极数)
    - 锁紧状态下的保持力:> 80N
    - 解锁状态下的拔出力:约 20 至 70 N(取决于极数)
    - 环境要求:
    - 周围空气温度:-35°C 到 85°C
    - 防护等级:
    - 防护等级:IP20
    - 重量:
    - 13.743 g

    3. 产品特点和优势


    - 多用途:该连接器适用于工业自动化、楼宇自动化及LED照明等多个领域。
    - 高可靠性:配备三个锁定杠杆,确保连接的稳定性,即使在震动环境中也能保持良好的电气连接。
    - 广泛的工作温度范围:从-35°C到85°C的宽温区适应多种复杂环境条件。
    - 易用性:码制设计防止错误连接,减少安装错误和误操作。

    4. 应用案例和使用建议


    - 应用案例:
    - 在工厂自动化控制系统中,用于连接传感器、执行器等。
    - 在建筑自动化系统中,作为配电盘连接节点,提高系统的稳定性和安全性。
    - 在LED照明系统中,用于集中管理多个灯具的电源供应。
    - 使用建议:
    - 安装时应考虑周围环境的温度和湿度,确保满足规定的使用条件。
    - 在高振动环境下,应进行额外的固定措施以防止连接器松动。
    - 配合WAGO的其他配件如890-623或890-673的安装板,可以实现更牢固的固定效果。

    5. 兼容性和支持


    - 兼容产品:
    - 安装板:890-623 或 890-673,用于H型分线连接器,同样为3极。
    - 厂商支持:
    - 如有疑问,可随时拨打技术支持电话+49571 887-0 或发送邮件至info.us@wago.com。

    6. 常见问题与解决方案


    - Q: 连接器在高振动环境下容易松动怎么办?
    - A: 可通过安装额外的防震垫圈来增加摩擦力,或使用专用的安装支架加固。
    - Q: 如何检查连接器的密封性?
    - A: 可以通过目视检查是否有破损,或使用水测试法确认无泄漏。

    7. 总结和推荐


    WAGO 890-686是一款高性能的H型分线连接器,适合应用于多种复杂的工业环境中。其具备高可靠性、宽温度范围及良好的兼容性等特点,使其在市场上具有显著的竞争优势。如果需要一款能够在严苛条件下依然表现稳定的连接器,WAGO 890-686无疑是理想的选择。

890-686参数

参数
长*宽*高 63.5mm*16.4mm*29mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

890-686厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-686数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-适配器 WAGO 890-686 890-686数据手册

890-686封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.6592 ¥ 73.863
库存: 100
起订量: 116 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.86
