787-862

产品分类: 断路器
厂牌: WAGO
产品描述: 24V 4 10A DIN导轨安装
供应商型号: 787-862
供应商: 云汉优选
标准整包数: 1

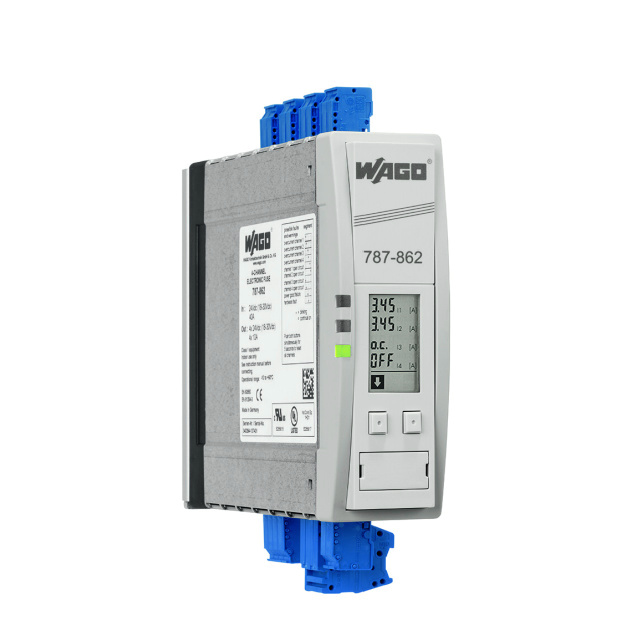

WAGO 断路器 787-862

787-862概述

    电子电路断路器(EPSITRON® S1)技术手册

    产品简介


    EPSITRON® S1 电子电路断路器是一款集成了4通道参数可调的时间延迟开关的电子电路保护装置。主要应用于各种工业自动化控制系统,能够为用户提供稳定的电流和电压监控功能。其特有的浮动开关触点设计,使得它不仅适用于各种电压和电流需求的场合,还能提供实时的状态指示和远程控制能力,极大地提高了系统的可靠性和灵活性。

    技术参数


    - 输入:
    - 额定输入电压: 24 VDC
    - 输入电压范围: 18 ... 30 VDC
    - 输出:
    - 额定输出电压: 4 x 24 VDC
    - 额定电流: 4 x 1 ... 10 A DC (每个通道可在1 A步长内调整)
    - 电压降: 在6 A时为140 mV,在10 A时为240 mV
    - 脱扣时间: 100秒 (可调,范围从100 ms到600 s)
    - 启动容量: 最大20,000 μF
    - 启动行为: 时间延迟通道切换 (每个通道250 ms)
    - 操作状态指示:
    - 绿色LED: 所有通道正常
    - 黄色LED: 警告
    - 红色LED: 至少一个通道脱扣
    - 信号输出:
    - LCD显示
    - 4个24 VDC信号输出,25 mA
    - 1个浮动继电器触点,30 VDC,1 A
    - 远程输入:
    - 通过18 V ... 30 V DC脉冲信号进行所有通道的重新激活
    - 效率和功率损耗:
    - 效率: 96% (典型值)
    - 功率损耗: 待机模式下2 W,满载时12 W
    - 防护等级:
    - 测试电压: 500 VDC (端子至外壳)
    - 防护等级: III类
    - 防护等级: IP20 (根据EN 60529标准)
    - 工作环境:
    - 操作温度范围: -10°C ... +60°C
    - 存储温度范围: -25°C ... +85°C
    - 相对湿度: 30% ... 85% (无冷凝)
    - 连接与安装:
    - 连接方式: WAGO 831系列 (输入),WAGO 231系列 (输出)
    - 导线横截面: 输入端0.5 mm² ... 10 mm² / AWG 20 ... 8,输出端0.08 mm² ... 2.5 mm² / AWG 28 ... 12
    - 剥线长度: 输入端13 ... 15 mm,输出端8 ... 9 mm
    - 安装方式: DIN导轨安装 (EN 60715),占用两个位置
    - 尺寸和重量:
    - 尺寸 (mm): 宽x高x长 40 x 171 x 163
    - 重量: 800克

    产品特点和优势


    EPSITRON® S1电子电路断路器具有以下特点和优势:
    - 多通道参数可调: 可独立设置每个通道的电流限制和延时时间,灵活适应不同的负载要求。
    - 实时监控: 通过LCD显示屏和RS-232接口进行电流和电压的实时监控,方便故障诊断和调试。
    - 浮动开关触点: 采用浮动设计,可以有效避免机械磨损和振动干扰,提高可靠性。
    - 远程控制: 支持通过18 V...30 V DC脉冲信号远程重启所有脱扣通道,增强系统远程管理能力。
    - 高效率: 效率达到96%,低功耗设计,降低系统运行成本。

    应用案例和使用建议


    应用案例:
    EPSITRON® S1被广泛应用于工业自动化控制系统、电力分配和电池充电系统等领域。例如,在工厂自动化生产线上,它可以作为关键的电源保护设备,确保设备稳定运行并及时发出故障警报。
    使用建议:
    1. 合理配置通道电流: 在安装时,根据实际负载情况合理设置每个通道的电流限制,以避免过载。
    2. 注意温度环境: 由于其工作温度范围较宽(-10°C ... +60°C),在选择安装位置时应注意避免高温和低温极端环境。
    3. 远程重启操作: 在发生故障后,可以通过RS-232接口或外部脉冲信号进行远程重启,便于快速恢复系统正常运行。

    兼容性和支持


    EPSITRON® S1支持与多种工业通信协议和控制系统兼容,如Modbus、CAN总线等。此外,WAGO公司提供了详尽的技术文档和支持服务,包括用户手册、技术咨询和售后维修等,确保用户能够充分利用该产品的功能并及时解决问题。

    常见问题与解决方案


    - 问题1: 无法启动系统。
    - 解决方法: 检查输入电压是否在额定范围内(18...30 VDC),确认内部保险丝未熔断。
    - 问题2: 某一通道频繁脱扣。
    - 解决方法: 检查负载是否超出设定电流限制,适当调整该通道的电流设置。
    - 问题3: 显示屏不亮。
    - 解决方法: 检查LCD背光灯管是否损坏,如有必要更换新的LCD模块。

    总结和推荐


    总体而言,EPSITRON® S1电子电路断路器凭借其多通道可调性、实时监控功能以及高可靠性等特点,在工业自动化领域展现出强大的竞争力。对于需要高度可靠电源保护和管理系统的企业来说,它是一个值得推荐的选择。

787-862参数

参数
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 10A
极数 4
额定电压-AC -
额定电压-DC 24V
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

787-862厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

787-862数据手册

厂牌 PDF简要描述 下载
WAGO 断路器 WAGO 787-862 787-862数据手册

787-862封装设计

查看详情并下载
Symbol
Footprint
3D Model
