788-543

产品分类: 固态继电器
厂牌: WAGO
产品描述: 16A SPDT DIN导轨安装,弹簧安装 15mm(宽度)*73mm(高度)
供应商型号: 2946-788-543-ND
供应商: Digi-Key
标准整包数: 1

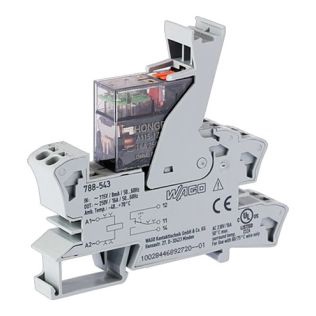

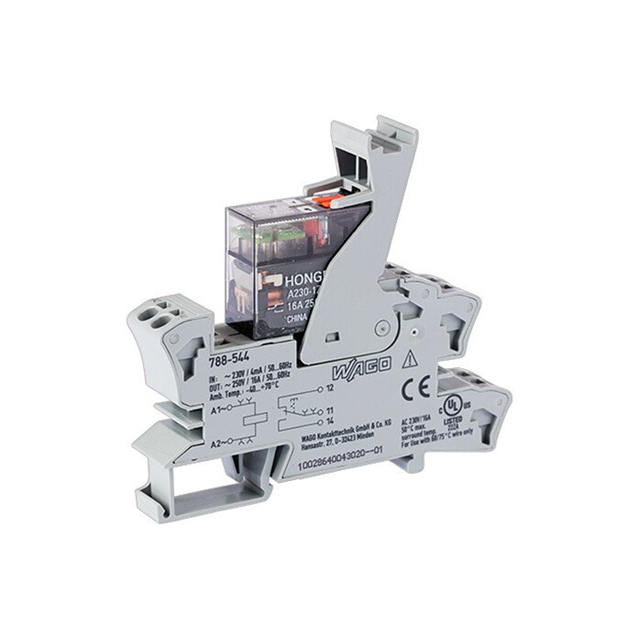

WAGO 固态继电器 788-543

788-543概述


    产品简介


    本产品是一款专为DIN导轨设计的继电器底座及微型切换继电器套件。该套件包括一个具有单极双掷(changeover)触点的继电器,可实现电气和机械状态指示。此外,它还配备了手动操作功能,方便在需要时进行人工干预。产品尺寸紧凑,高度为25毫米,非常适合空间有限的应用场合。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 24 V AC、115 V AC、230 V AC |
    | 负载曲线 | - |
    | 线圈输入电压范围 | VN ± 10% |
    | 触点材料 | AgNi(银镍合金) |
    | 最大连续电流 | 16 A |
    | 最大合闸电流 | 24 A |
    | 最大切换电压 | 250 V AC |
    | 最大切换功率(电阻负载) | 4 kVA AC |
    | 推荐最小负载 | 10 mA / 12 V AC/DC |
    | 吸合/释放/反弹时间 | 典型值 15 ms / 8 ms / 6 ms |
    | 机械寿命 | 5 x 10^6 次切换操作 |
    | 额定电压(符合EN 60664-1标准) | 250 V / 4 kV / 3 |
    | 绝缘强度(接触-线圈) | 5 kVrms (交流1分钟) |
    | 绝缘强度(开路接触) | 1 kVrms (交流1分钟) |
    | 开关电压(V) | A1:14 V, A2:11 V |
    | 开关电流(A) | AC电阻负载:12 A, DC电阻负载:11 A |
    | 工作温度范围 | 运行:-25°C ~ +50°C,存储:-40°C ~ +70°C |
    | 尺寸(mm) | 宽x高x长:15 x 73 x 86 |
    | 导线连接方式 | Push-in CAGE CLAMP® |
    | 导线截面 | 0.34 mm² ~ 2.5 mm² / AWG 22 ~ 12 |

    产品特点和优势


    - 安全隔离:根据DIN EN 50178标准,确保线圈和触点之间安全隔离。
    - 手动操作:配备手动操作功能,方便在必要时进行干预。
    - 电气和机械状态指示:可实时监控继电器的工作状态。
    - 兼容性强:适用于多种输入电压,如24 V AC、115 V AC、230 V AC,满足不同应用需求。
    - 使用寿命长:机械寿命高达5百万次切换操作。

    应用案例和使用建议


    应用案例
    该继电器套件广泛应用于自动化控制、工业设备和建筑自动化系统等领域。例如,在工业环境中,它可以用于电机控制、加热控制、信号切换等任务。通过手动操作,可以实现紧急情况下的快速响应。
    使用建议
    - 安装注意事项:对于高于250 V的电压,需使用隔离板(如209-191),以确保安全隔离。
    - 负载管理:对感性负载需要采取适当的保护措施,以避免对继电器线圈和触点的损坏。
    - 推荐最小负载:建议使用不低于10 mA / 12 V AC/DC的负载,以确保可靠运行。

    兼容性和支持


    - 兼容性:该产品适用于各种标准规格的电气设备和系统,具体兼容性参考相关文档。
    - 支持和维护:制造商提供详尽的技术支持和售后服务,用户可通过官方渠道获取更多信息。

    常见问题与解决方案


    1. 问题:如何处理继电器无法吸合?
    - 解决方案:检查电源电压是否在允许范围内,确认电路连接无误,并检查负载情况。
    2. 问题:继电器频繁跳动怎么办?
    - 解决方案:调整负载保护电路,确保负载不会引起继电器过载。
    3. 问题:如何手动操作继电器?
    - 解决方案:找到手动操作按钮,按照产品手册指引进行操作。

    总结和推荐


    总体来看,这款继电器套件以其出色的性能、多样的应用场景和广泛的兼容性,在市场上具备较强的竞争力。尤其适用于工业自动化、建筑自动化和控制系统等复杂环境下的应用。其卓越的电气性能和较长的机械寿命使其成为众多工业应用的理想选择。因此,我们强烈推荐此款继电器套件给需要高性能继电器解决方案的用户。

788-543参数

参数
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 16A
输出类型 -
长*宽*高 15mm(宽度)*73mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 盒装

788-543厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

788-543数据手册

厂牌 PDF简要描述 下载
WAGO 固态继电器 WAGO 788-543 788-543数据手册

788-543封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.2064 ¥ 336.4773
10+ $ 35.8103 ¥ 299.6876
25+ $ 34.1948 ¥ 286.1676
50+ $ 33.0198 ¥ 276.3344
100+ $ 31.8845 ¥ 266.8336
250+ $ 30.4425 ¥ 254.7661
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 336.47
直接购买
加入购物车
